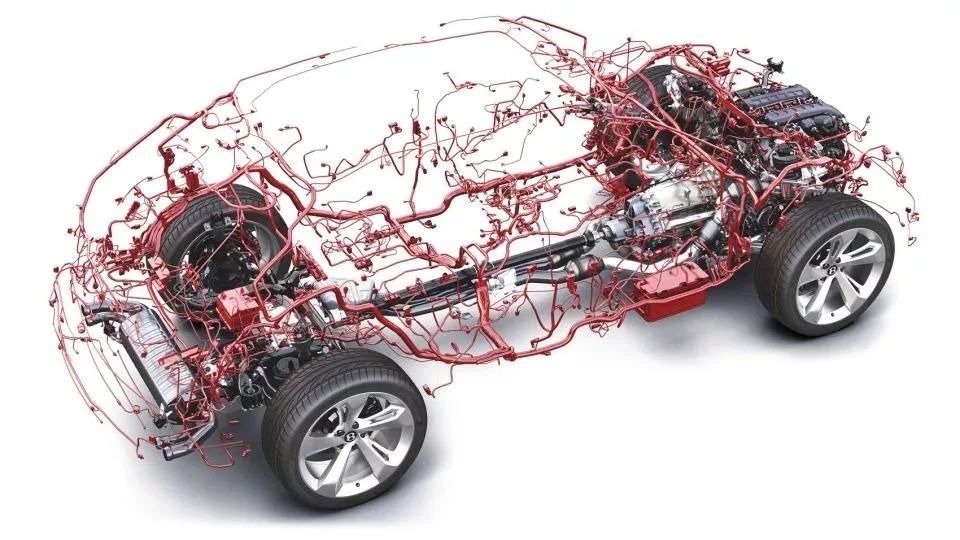

【汽車線束】布置的注意事項（交流二）
發布時間：11/22 —— 2021
1941
Assembly / Maintenance & Process

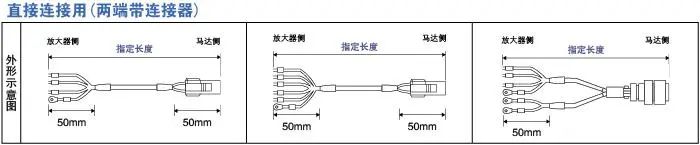

預留長度L*=電器裝置安裝深度h+電器裝置面板寬度0.7B+100（mm）電器裝置裝配完成后，外部裝飾面到內部電器裝置鏈接插座的距離
如果插接件位置在電器裝置的上部或下部，在拆卸時按實際情況可在電器裝置上部/下部實施操作，則預留長度會比插接件在電器裝置的中部小。

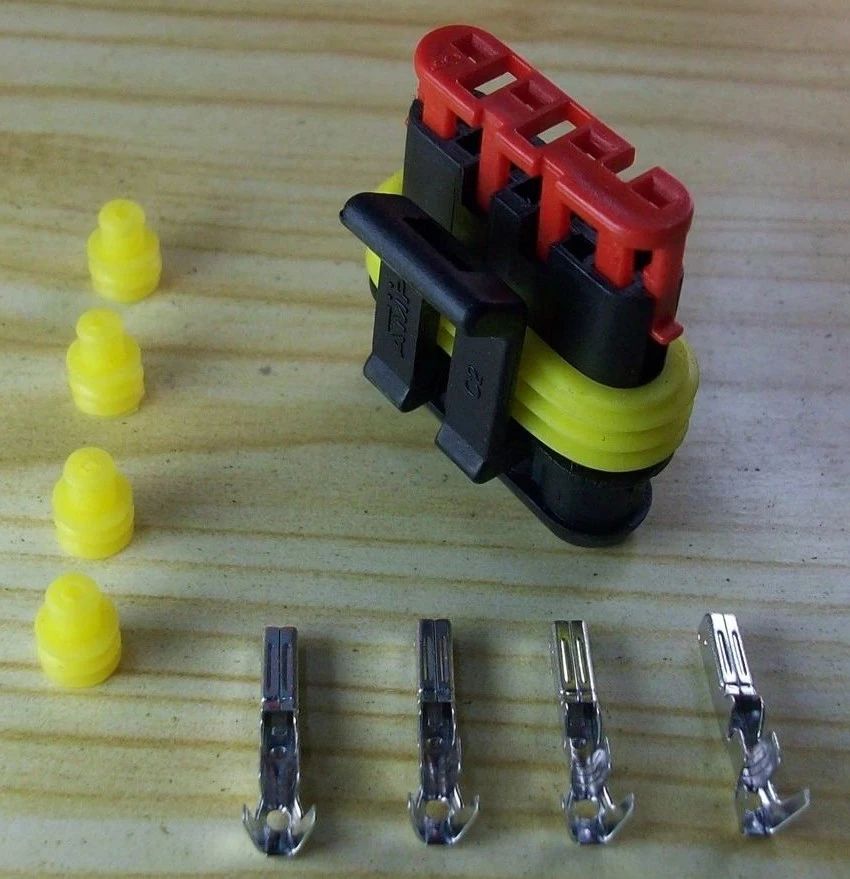

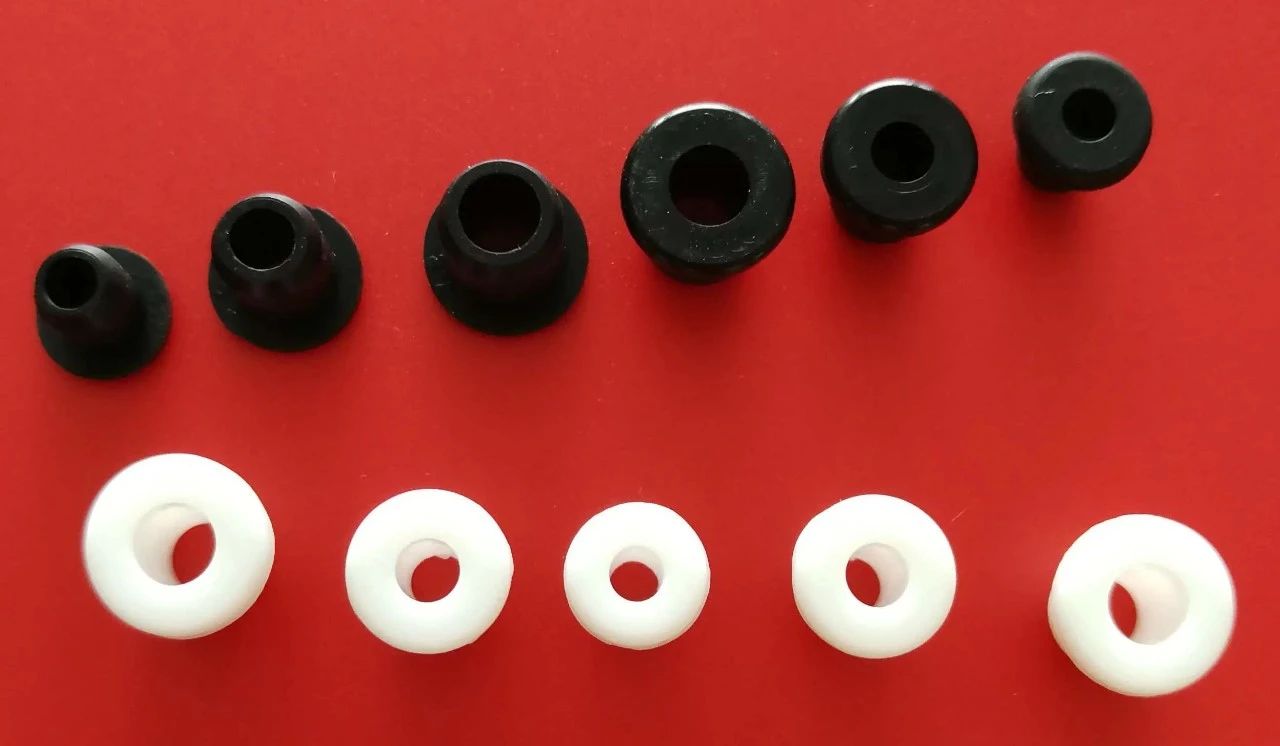

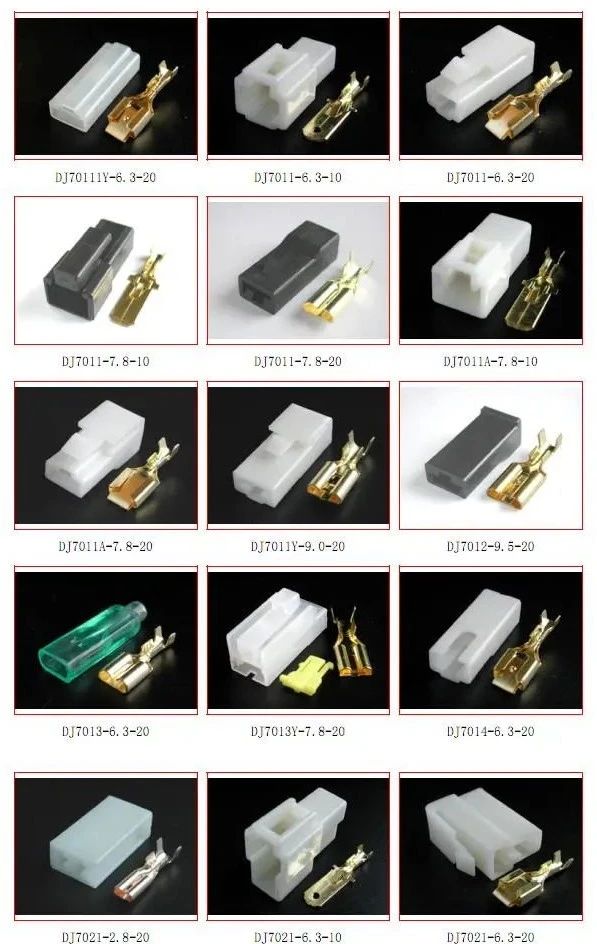

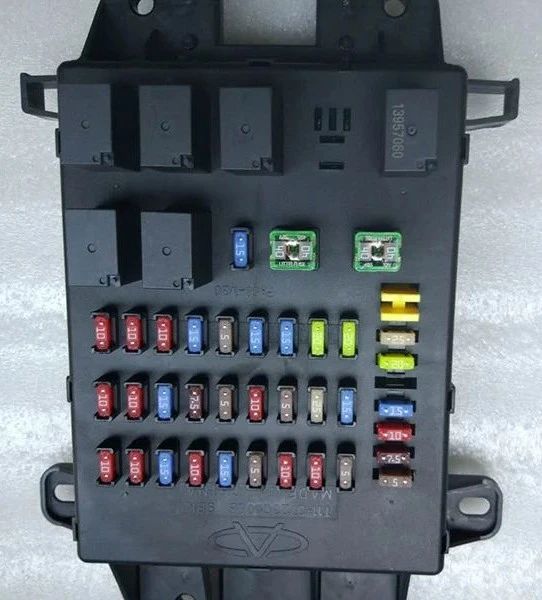

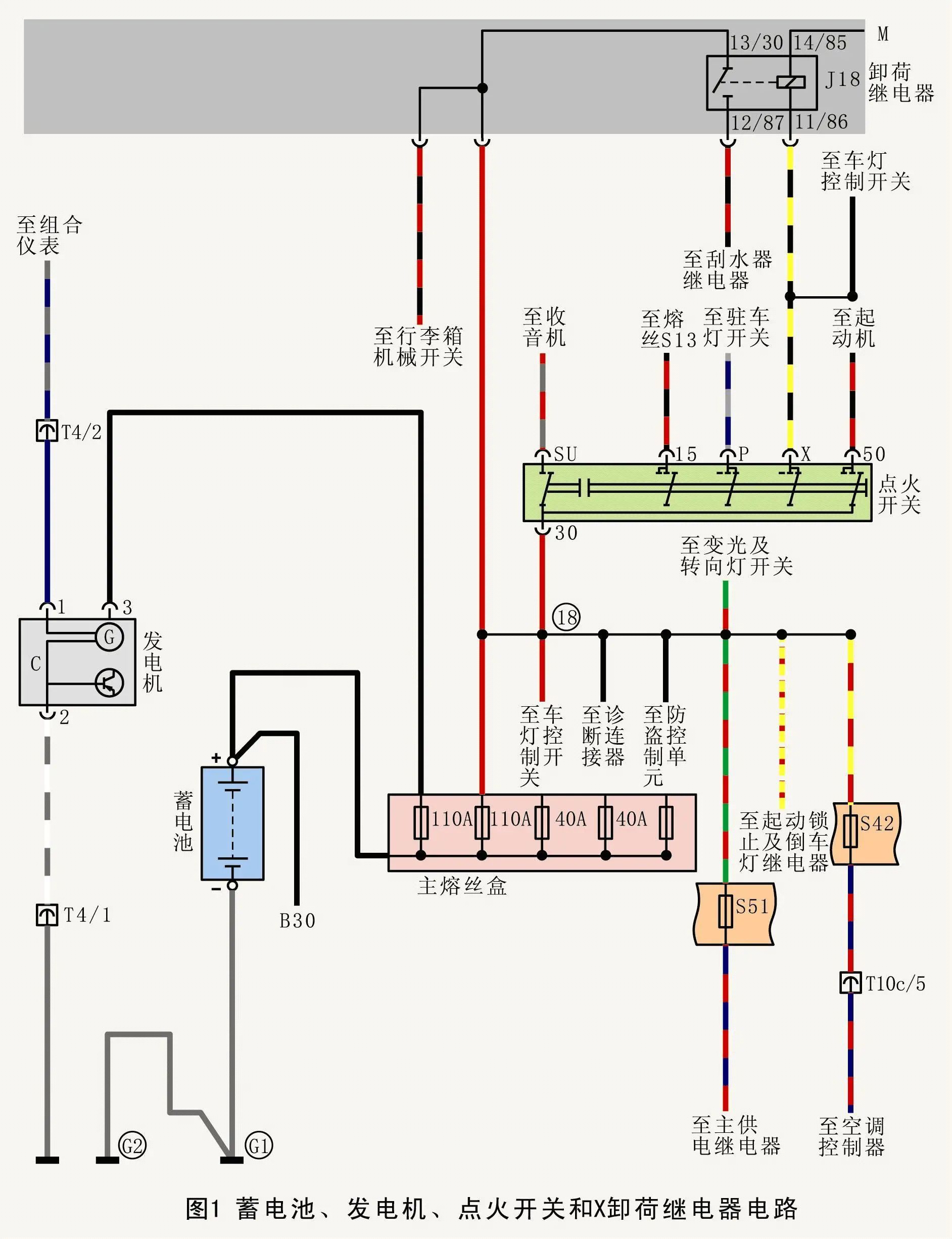

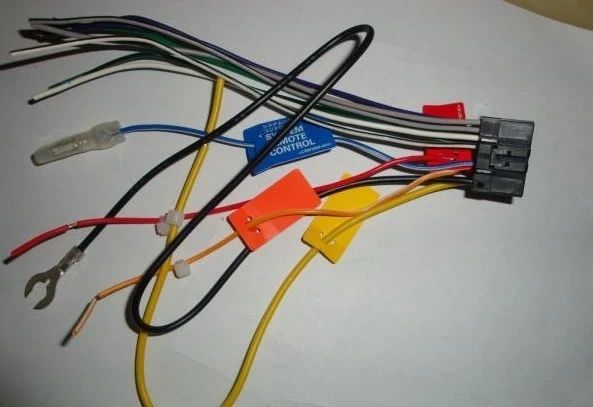

所以，按照上述計算預留長度是足夠使用的。如：①開關面板上開關的安裝深度一般在80mm左右，開關面板寬度在40mm左右，插座開口方向一般和安裝方向一致、位置在開關的后部中間。②按照上述的公司計算，預留長度應為208mm。有時考慮電器裝置的后部空間，避免擠壓線束，在能夠保證拆卸的基礎上，預留線束接頭長度。①四門開關線束的預留長度、室內頂棚上的頂燈及開關線束接頭的預留長度③音響天線線束的長度確定同樣需要考慮裝配時預留足夠長度。其他對插的線束接頭，考慮線束拆卸方便的需要預留長度。對于電器件：③副儀表板下（拆下副儀表板可操作）、兩線束總成對插等情況④可不預留長度，參照實際測量結果和插接件參數設計即可需要考慮在插接件的插接方向，必須留有大于兩倍插頭對插方向長度的空間。和振動或運動件連接的插件要有固定，避免振動在線束上的傳遞，導致線束內連接點及插接件內端子的虛接。考慮汽車碰撞時，線束不能收到擠壓。線束擠壓破裂，內部短路會瞬間引起火災，對駕乘人員造成進一步傷害。插件不要直接和雨水等外界環境接觸、不要和油類接觸、不要布置在雨水聚集區域或汽車外部，必須布置在上述區域時要采用防護措施。采用防水插件使用膠塞或膠套、在插件內添加凡士林等方法，避免插件內進水使端子表面氧化。必須保證線束上橡膠件的可靠性。線束過孔膠套必須安裝可靠，在正常使用情況下，膠套不能脫離安裝位置。使用金屬卡扣時，必須在卡扣上設置塑料或橡膠保護。在車輪處、地板下面的線束，需要增加相應的防護。避免在越野、沙石路或冬天冰雪路面上行駛，飛濺起堅硬的石頭、冰雪塊將線束打爛。保險絲盒繼電器更換的方便性，使用頻率高的用電器，其保險絲盒繼電器在保險絲盒內的位置布置在尋找、易操作的位置。Positive and Negative Battery Protection蓄電池正極端子和蓄電池蓋板/發動機蓋之間必須留有不小于20mm的間隙，避免短路，引起蓄電池瞬間大電流放電造成蓄電池爆炸。蓄電池正極端子必須設置絕緣塑料保護罩或其他不易變形的保護措施，同時保證保護措施不易脫離。蓄電池正極電纜和運動部件的間隙必須在25mm以上。蓄電池正極電纜在可能情況下，要設計的短一些。蓄電池負極必須分別單獨連接發動機、車身，負極固定必須使用螺栓或螺母。1.接地點布置在底盤或車身結構件上，即：俗話說布置在大一點的構件上，這樣構件大、導電截面大、壓降下，不會出現較大的、明顯的接地點壓差，影響回路內用電器的正常工作。2.接地點不要布置在雨水聚集區域或車外，避免接地點被腐蝕后接觸不良。①德系車在車身鈑金上焊接螺柱，使用表面噴塑加厚臺的M6螺母（Q32006F4和Q32008F4）緊固。②日系車在車身鈑金上焊接螺母，使用表面鍍鋅的M6*13.5螺栓組合件連接。4.布置接地點時，可以按照假想回路的方式進行，即：根據設計人員希望接地回路通過的車身部位，在大的構件上布置。①a.機艙內部前端的燈光和指示部分等接地在左/右前組合燈后部機艙上部縱梁內側面 b.在蓄電池側，和其接地在一構件上，直接回到蓄電池 c.在另一側的可假想通過水箱上/下橫梁構成回路，回到蓄電池②電子風扇接地在其插件接一側的機艙下部縱梁前部側面③ABS系統接地在控制器安裝一側的機艙下部縱梁前部側面④蓄電池接地在靠近蓄電池最近的鈑金構件上⑤避免在車門上布置接地線的搭鐵點（由于車門和車殼的連接為鉸鏈連接，為避免接觸電阻增加、壓降增大）Wire / Fuse Box & Heat Dissipation使用頻次高、長時間工作、負載電流大的用電器，其電源導線盡可能不要在一起布置，綜合考慮外部包扎方式。線束內部溫度升高到一定溫度，導線外部絕緣層會發生塑性變形、粘結等現象，甚至引起短路。使用頻次高、長時間工作、負載電流大的用電器，其熔斷器、繼電器布置時適當增加相互間距離，或和使用頻次低、短時間工作、負載電流小的熔斷器、繼電器間隔布置。避免熱量聚集、散發慢，造成局部溫度上升，安裝件的位置精度降低、接觸電阻增加，進一步引起保險絲、繼電器的發熱量上升，保險絲盒報廢。
從上面對線束布置需要注意的事項描述，可以發現在線束布置時，主要注意：

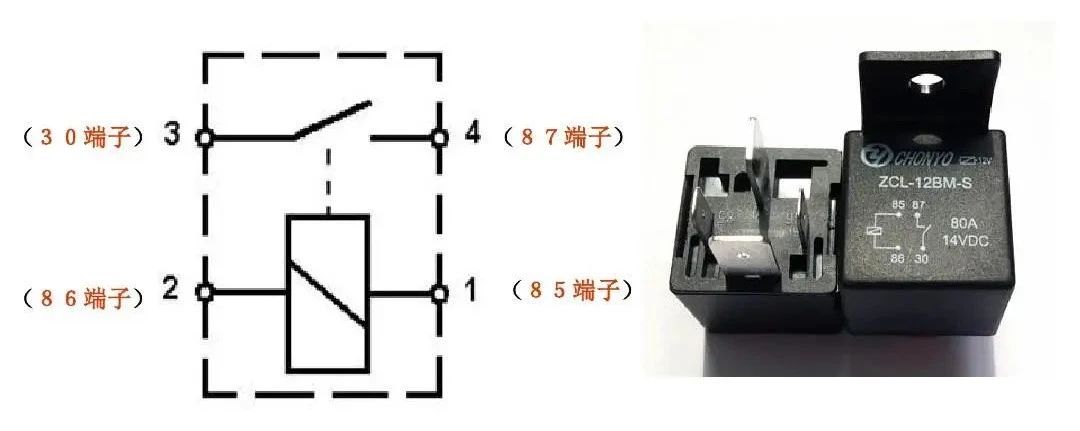

1.線束布置要順其自然，在視覺上不感覺走向牽強、在裝配中不和其他部件干涉、在維修中不感覺難于操作。2.信號線盡可能避開大電流導線和干擾源。3.接地線要按照假想的回路設置搭鐵點，且搭鐵點要布置在大的構件上。4.保險絲盒內熔斷器、繼電器布置，要將其散熱量大小和其工作時間考慮在內，避免局部早期失效。
