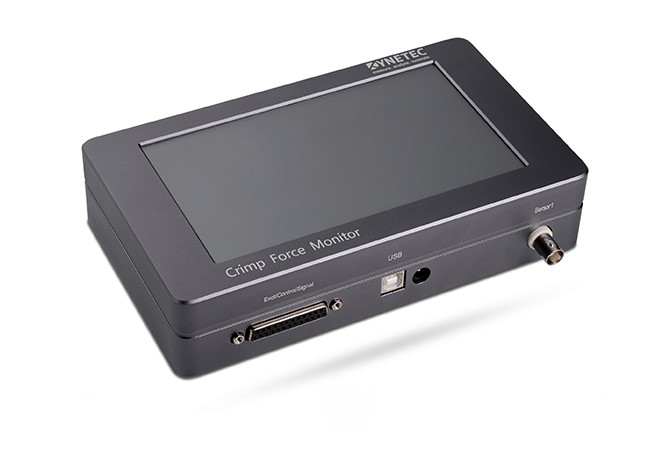

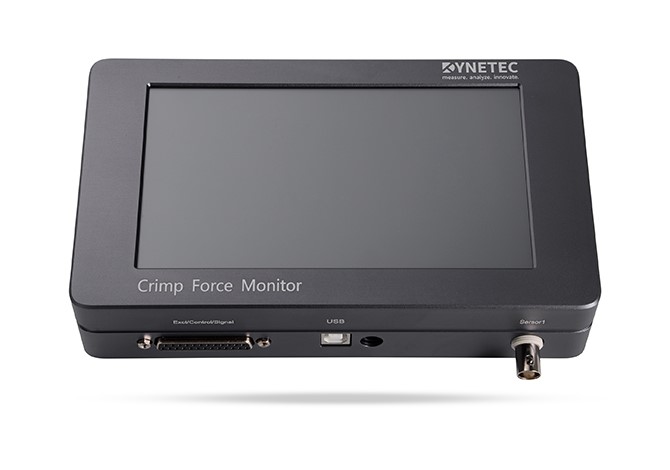

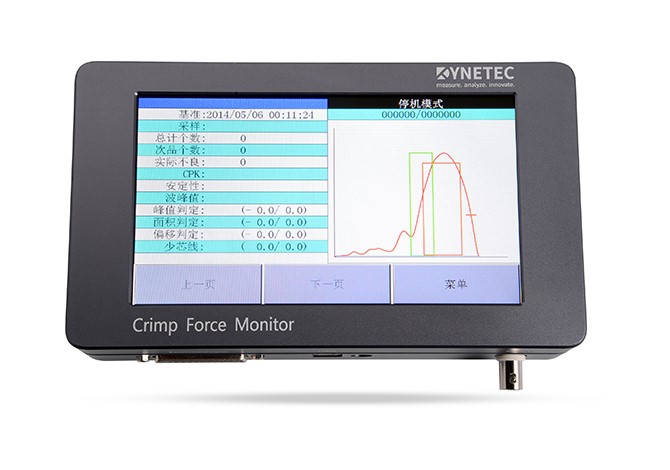

壓力管理裝置（DYNETEC-CFM）是一種對壓接機在壓接過程中的壓接力進行全過程監控的設備，以保證壓接質量的穩定性。原理是通過設備學習的方式采集一定數量的良品壓力波形（良品波形），加以設定閾值參數，形成生產用例（參考波形）。在生產過程中，生產波形與參考波形對比分析，如差值超過（或小于）閾值，會自動輸出報警信號，以及暫停制造過程；對于報警波形手動選擇確認產品質量，報警裝置將自動重置，繼續制造過程。
產 品 優 勢
 |  |  |  |  |
實際判斷案例

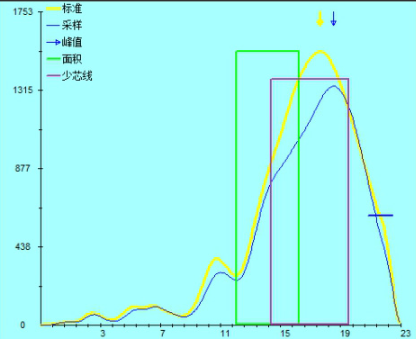

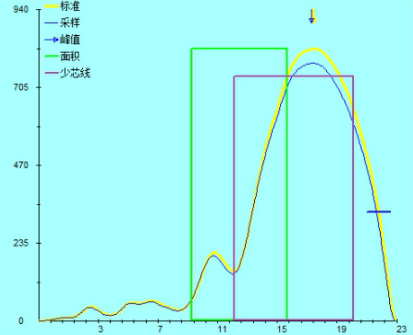

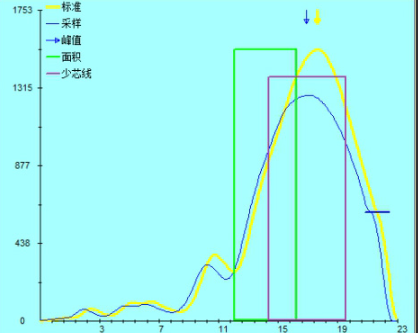

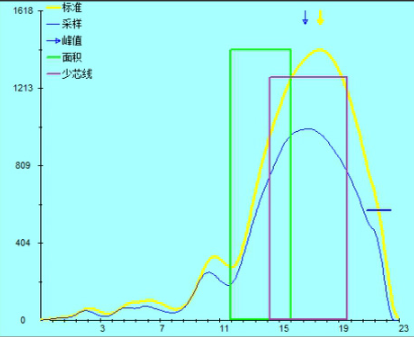

| 芯線翹出 | 線皮咬入 | 淺打 | 線芯斷裂 |
 |  |  |  |
 |  |  |  |
報警的壓力波形在波形的整個 區域都有降低的趨勢，但是波 形沒有嚴重的傾斜；在斷芯線 的時候也會出現同樣的波形。 | 絕緣材料伸入到壓接部較多 并與芯線一起壓接，從而造 成芯線斷裂；因此可以明顯 觀察到壓力在達到峰值以前 就急劇下降。 | 淺打的程度是以芯線前端 與端子壓接的喇叭口之間的 距離來表示的，雖然壓力的 波形很相似，但波形的整體 都有所降低，結果都造成了 波動的公差變成了負公差。 | 在壓接過程中，因刀值或 切刀導致芯線斷裂，壓接 波形在達到峰值之前會 明顯出現下降的趨勢； |
產 品 參 數
通道數 | 1CH/2CH |
采樣率(成對的XY值/秒) | Max.2 0000 |
精度等級 % | 0.03 |
傳感器可連接 | 貼壁/底板/掛頭 |
通過評估目標 | 峰值/面積/少芯線/漂移 |
評估曲線類型 | 峰值/面積/少芯線/漂移 |
評估結果 | 曲線/過程值/趨勢指示 |
輸出方式 | 繼電器/脈沖 |
數據接口 | USB/串口 |
尺寸 | 200mm×112mm×45mm |
重量 | 1.02 Kg |

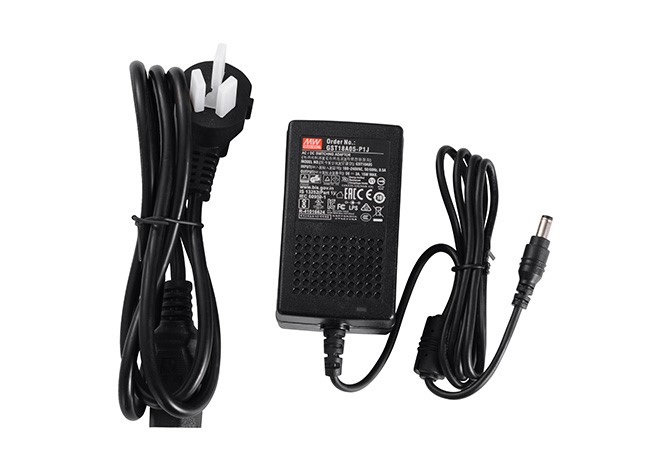

電源
| 5V3A |
