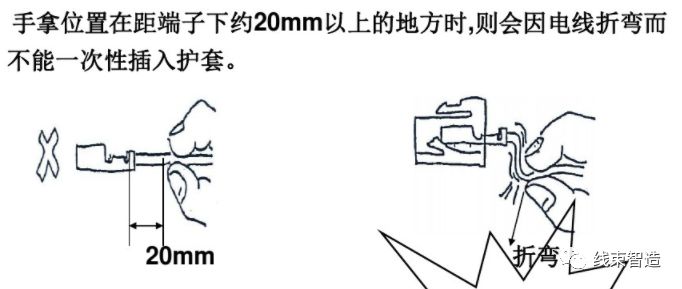

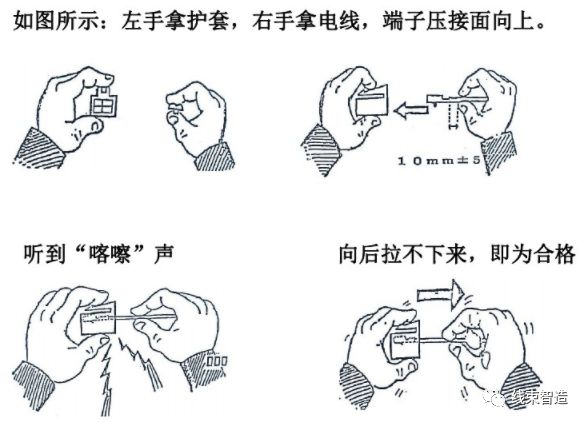

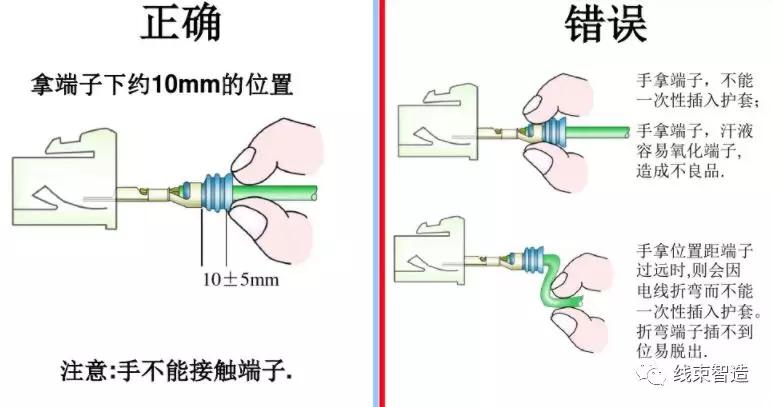

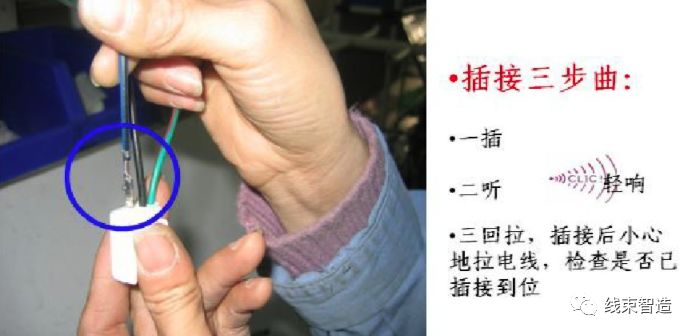

端子插入護套目視圖

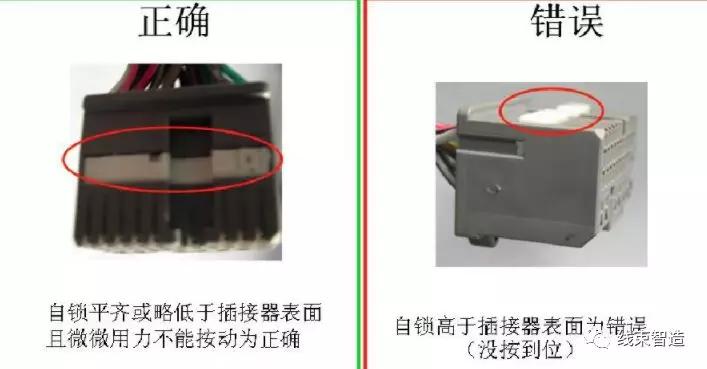

護套自鎖鎖止位置

注意事項：

端子在插入作業時，上下移動端子插入護套，如果用的力量過大端子會造成如下圖所示的向上、向下彎曲。這樣的端子電線絕對禁止使用或返修，因?yàn)椋?/p>

（1）在端子彎曲的狀態下組裝護套，則和對手端子不能契合。

（2）修復后的端子即使前端沒有折斷，也是非常脆弱，以后也會折斷。

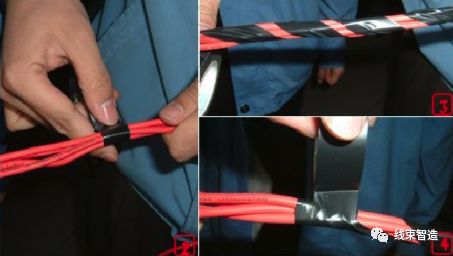

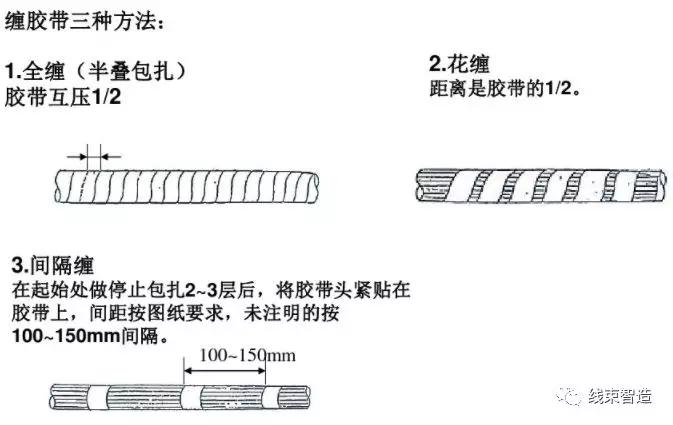

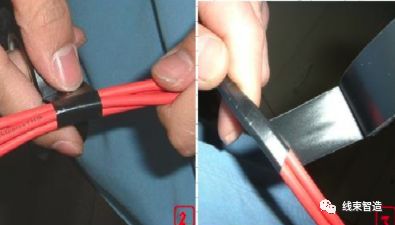

膠帶全纏

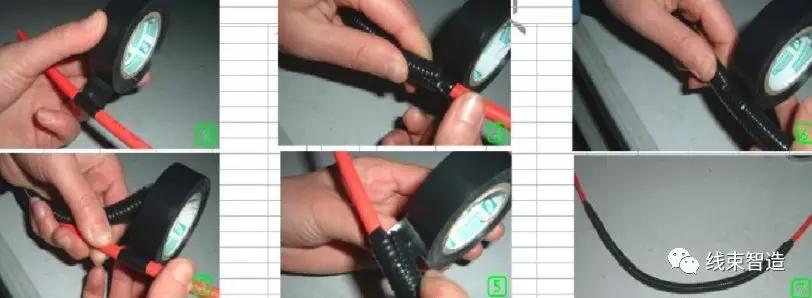

膠帶花纏

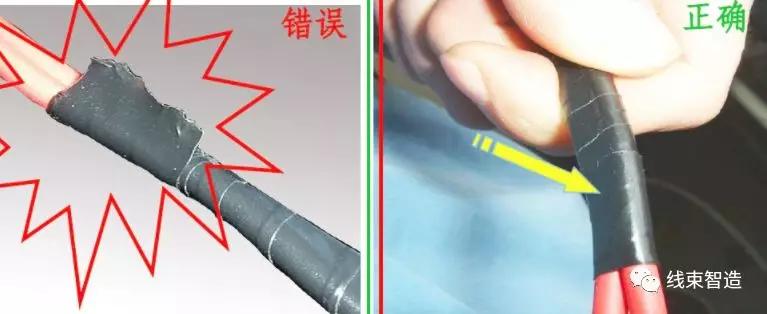

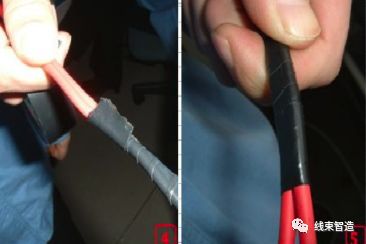

警示：

膠帶撕斷后，用手將斷頭抿平緊貼在線束上，不準翹頭！

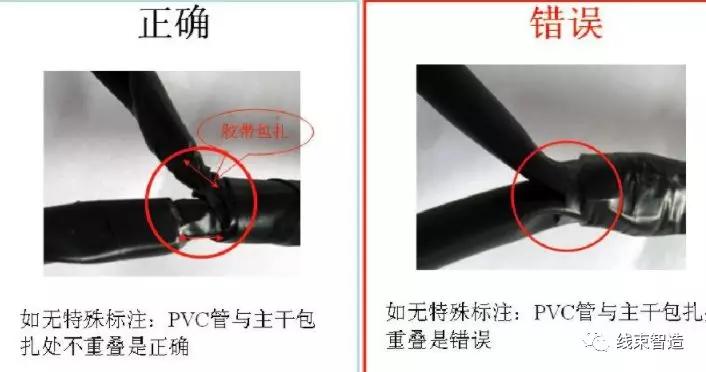

PVC管固定

PVC管包扎

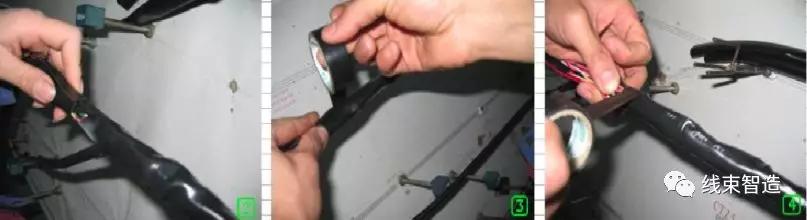

波紋管包扎

電線上所有的波紋管全纏；全纏時膠帶與膠帶疊壓1/2；纏繞后表面光滑。

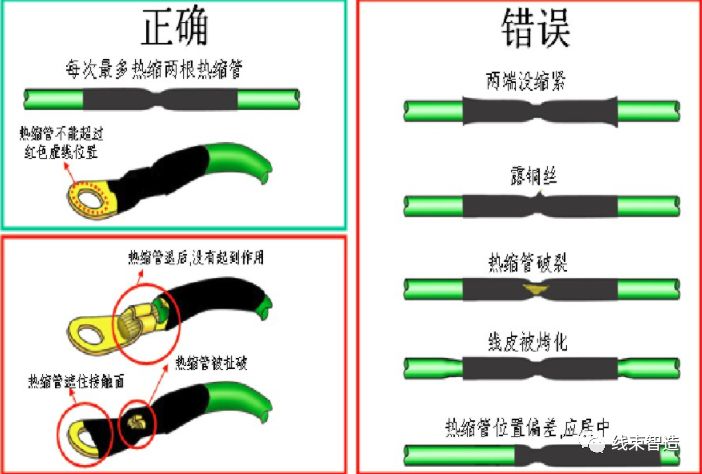

烤熱縮管目視圖

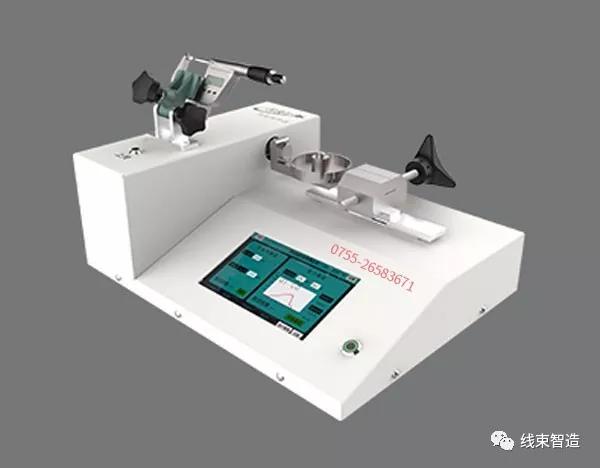

壓接高度測量，拉力測試

電線鍍錫

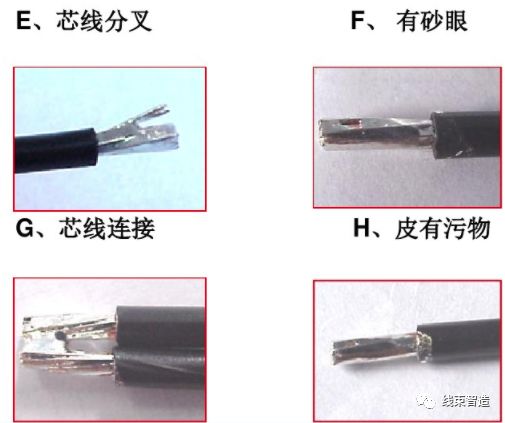

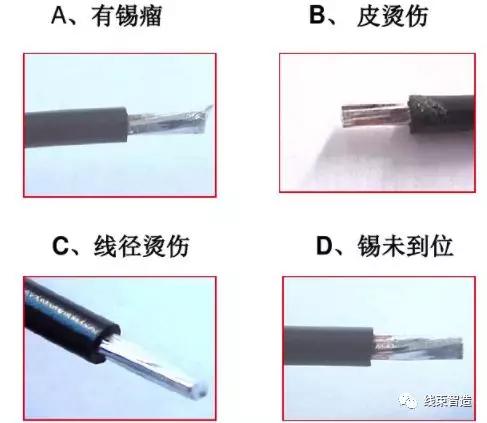

鍍?nèi)a不良現象
