端子鉚壓壓接

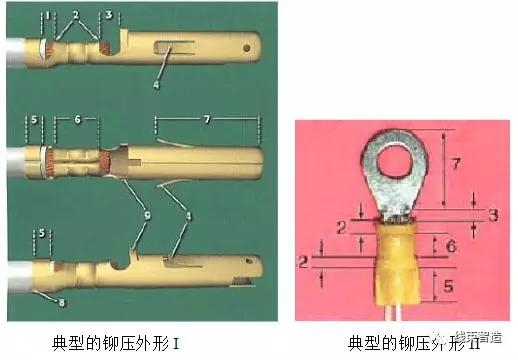

1、鉚壓的外形要求

目標：絕緣完全包住并延伸到絕緣的鉚壓片；若是多股線，應該所有線穿過絕緣的鉚壓片；絕緣皮處的鉚壓不能切斷或破壞絕緣；絕緣鉚壓片完全包住并支撐絕緣皮絕緣端子鉚壓，絕緣鉚壓均勻的形成并在不傷及絕緣的基礎上和導線的連接緊密。

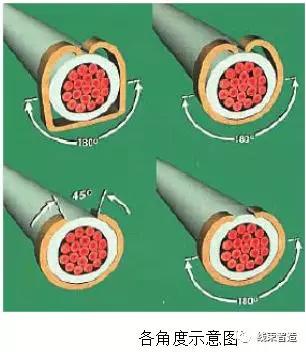

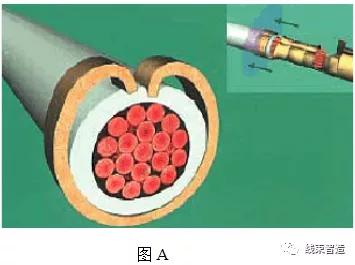

合格：鉚壓片使絕緣面微小變形，但不會使導線的絕緣皮切斷損壞，沖擊或割除（圖A）；絕緣鉚壓片給導線絕緣面提供最小180°的支持并且兩個片與導線的絕緣皮的頂部靠在一起；鉚壓片環繞但不會在頂部閉合，可是會形成一個45°開角或更接近頂部；絕緣端子外的絕緣套在鉚壓后貼緊端子。

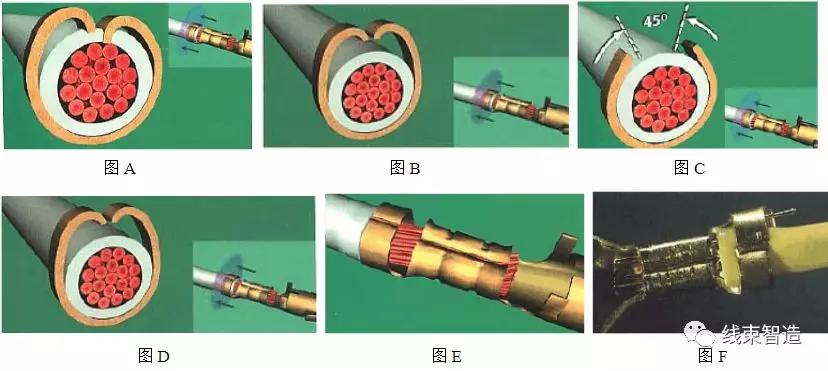

不合格：鉚壓片刺破絕緣皮且接觸到導體（圖A）；絕緣鉚壓片沒有在絕緣周圍提供最小180°的支持（圖B）；鉚壓片在導線頂部環繞，形成＞45°開角（圖C）；兩塊鉚壓片環繞但沒有壓到絕緣皮（圖D）；中心導體在絕緣鉚壓區（圖E）；鉚壓區內有股線被壓住（圖F）

2、絕緣皮檢查窗口

目標：絕緣皮和導體在檢查窗的中間位置（圖A）

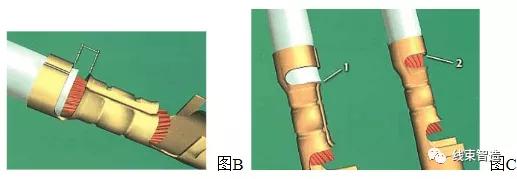

合格：絕緣體和檢查窗口都可見（圖B）；絕緣皮平齊但沒有進入導線的鉚壓區域（圖C-1）；絕緣皮與絕緣鉚壓片檢察鉚壓片檢查窗口的邊平齊但沒有進入到檢查窗口的區域（圖C-2）（圖C-1、-2在制造過程中需改善）

不合格：絕緣皮延伸到導體鉚壓區域（圖B所示，箭頭所指絕緣終端在鉚壓區域）；絕緣皮和導體的交接線在絕緣鉚壓范圍內(圖C所示，箭頭所指絕緣終端在鉚壓區域內)

3、導體鉚壓

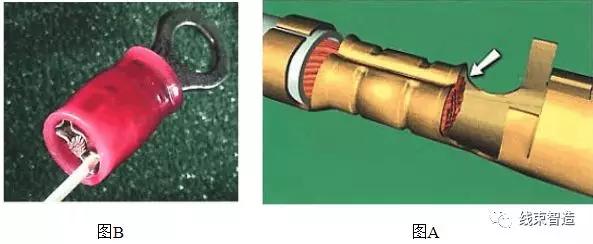

目標(圖A)：沒有絕緣皮在導體鉚壓區域；導體延伸到齊平區域的中間；沒有導線斷開、折返到鉚壓區域，沒有被導體鉚壓片壓?。辉阢T壓區域的鉚壓中心有正確的喇叭口；鉚壓印痕統一并按照廠家要求連接；在鉚壓后沒有香蕉狀的變形；鎖片沒有變形或損壞；導線沒有扭曲，斷線或改變以適合端子。

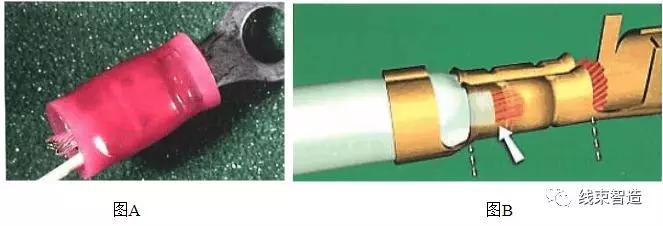

合格：連接有微小的變形，但是不會影響到結構，裝配，功能或可靠性(圖B)；導體在鉚壓區域的終端平齊(圖A)；鉚壓印痕不均勻，但不會影響到結構、裝配、功能或可靠性（圖B）

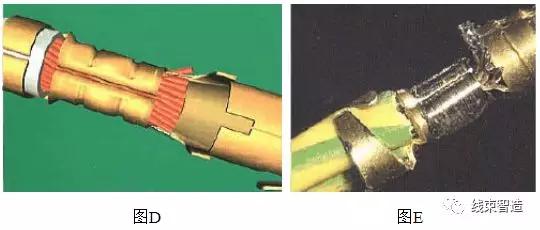

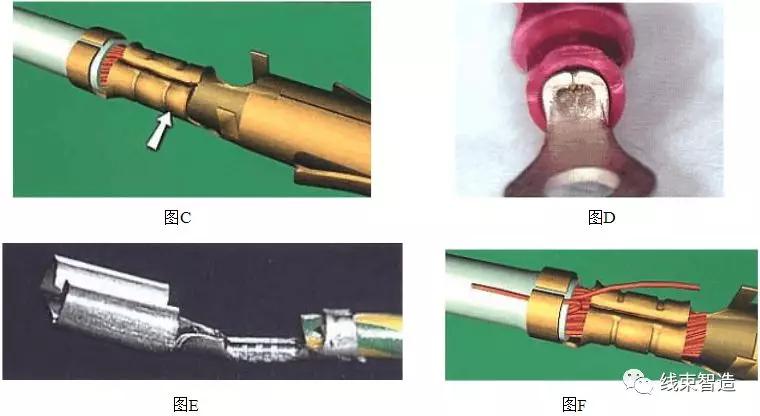

不合格：填充導線延伸到絕緣片(絕緣套管)之外(圖A)；絕緣皮延伸到導體鉚壓區域(圖B所示，箭頭所指方向在鉚壓區域內)；導體沒有延伸到鉚壓區域外，并在喇叭口的平齊邊緣終端不可見(圖C、圖D)端子或連接的變形(香蕉狀)影響到結構、裝配或可靠性(圖E)；在鉚壓區域外有未壓到的導線，折返的線和多余的線(圖F)

4、鉚壓口、喇叭口

(喇叭口區域指的是圖A?1，2中導體鉚壓區域的一部分)?

目標：在每一個導體鉚壓區的兩個終端都有喇叭口；喇叭口高度一般是到導體邊的完全距離是端子/連接的金屬厚度的2倍（圖B所示）

合格：喇叭口只在導體插入的終端(1)處有，而鉚壓終端的導體平齊處無喇叭口(2)；喇叭口在導體進入處可見，但是小于金屬厚度的2倍(圖C)

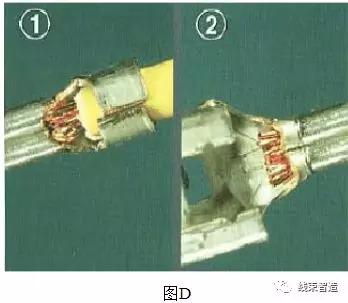

不合格：在導體插入處的終端沒有喇叭口(圖D?①所示)；鉚壓后喇叭口過大或尺寸不足（圖D ②所示）

5、導體刷

目標(圖A)：導線通過導體鉚壓區后有輕微的突起并形成“導體刷子”；導線聚集在一起形成平齊，沒有向外張開。

合格：導線沒有突出，與鉚壓終端平齊(圖B，1)；導體股線沒有伸入到接線術的配接區；導線股線張開口，沒有伸出超出壓接筒的外周邊(圖B，2所示)

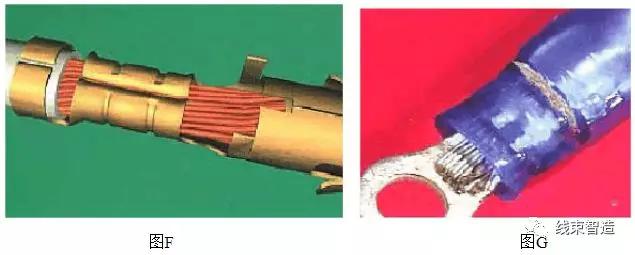

不合格：導線末端沒有伸出齊平于喇叭口的末端(圖C)；任何導體股線伸出超過了壓接筒的外周邊(圖D，E)；導體股線伸入到接頭配接區(圖F，G)

6、殘余料帶

(殘余料帶指的是：為導線進入后參與料帶的終端，它是許多類型端子交互面的終端，(如圖A所示)有些類型接線柱的殘余料帶位于配接端）

合格：連接器或端子沒有損傷；殘余料帶不會影響連接器/端子的完全連接；殘留料帶長度大于2倍的端子材料厚度，且不影響裝配(制造過程中必需改善)(圖B)

不合格：殘余料帶片的長度大于其材料厚度的2倍(圖C)；除去殘余料帶時損傷到連接或端子；連接插入到連接器后殘余料片突起；殘余料片影響和接頭的充分連接；沒有殘余料片且連接/端子損壞。
