光纖連接器的主要作用是快速連接兩根光纖，使光信號可以連續而形成光通路。光纖連接器是可活動的、重復使用的，也是目前光通信系統中必不可少且使用量最大的無源器件。通過光纖連接器可以把光纖的兩個端面精密地對接起來，使發射光纖輸出的光能量最大限度的耦合到接收光纖中去，并且需要盡量減少由于其的介入而使系統造成的影響。因光纖的外徑只有125um，而通光部分更小，單模光纖只有9um左右，多模光纖有50um和62.5um兩種，所以光纖之間的連接需要精確對準。

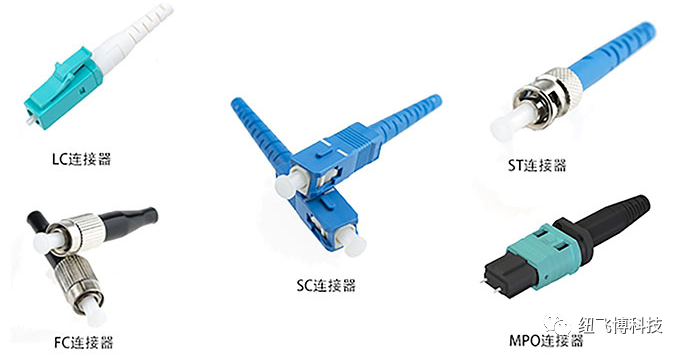

光纖連接器的類型。根據其連接器的結構，光纖連接器可分為MPO,MU，LC，SC，ST,FC和其他類型的連接器。

MPO光纖連接器，是一種特殊類型的多光纖連接器。MPO連接器的結構比較復雜，它將12或24根光纖連接在一個矩形光纖插芯中。通常用于高密度連接場景，如數據中心等。

MU（Miniature unit Coupling）連接器是以使用最多的SC型連接器為基礎。該連接器采用1.25mm直徑的套管和自保持機構，其優勢在于能實現高密度安裝。它們有用于光纜連接的插座型連接器；具有自保持機構的底板連接器以及用于連接LD/PD模塊與插頭的簡化插座等。隨著光纖網絡向更大帶寬更大容量方向的迅速發展和DWDM技術的廣泛應用，對MU型連接器的需求也將迅速增長。

LC 型光纖連接器：連接 SFP 模塊的連接器，它采用操作方便的模塊化插孔（RJ）閂鎖機理制成。（路由器常用）

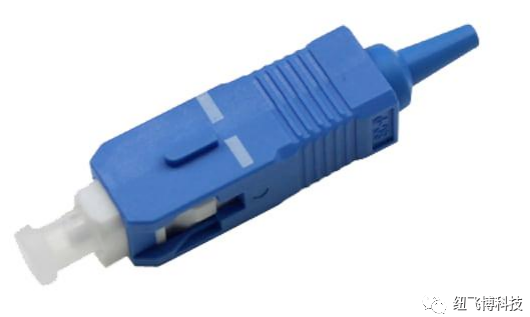

SC連接器：其外殼呈矩形，所采用的插針與耦合套筒的結構尺寸與FC型完全相同。其中插針的端面多采用PC或APC型研磨方式；緊固方式是采用插拔銷閂式，不需旋轉。插拔操作方便，介入損耗波動小，抗壓強度較高，安裝密度高。

LC型連接器：采用操作方便的模塊化插孔（RJ）閂鎖機理制成。其所采用的插針和套筒的尺寸是普通SC、FC等所用尺寸的一半，為1.25mm。這樣可以提高光纖配線架中光纖連接器的密度。

ST 型光纖連接器：常用于光纖配線架，外殼呈圓形，緊固方式為螺絲扣。（對于 10Base-F 連接來說，連接器通常是 ST 類型。常用于光纖配線架）。

FC 型光纖連接器：外部加強方式是采用金屬套，緊固方式為螺絲扣。一般在 ODF 側采用（配線架上用的最多）

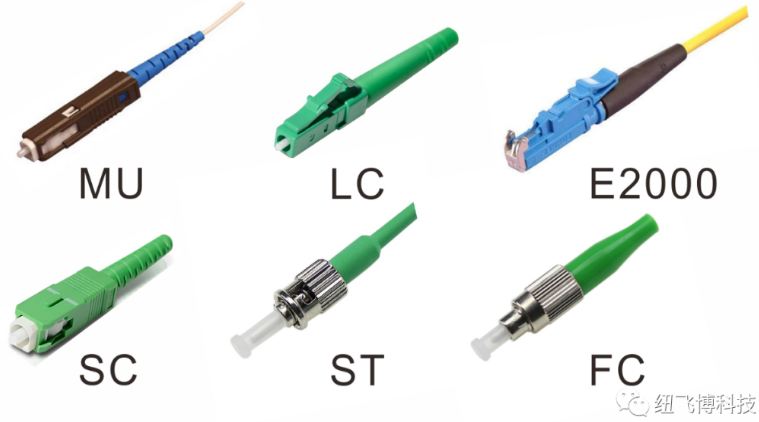

怎么區分單芯連接器型號？

按孔徑大小區分：直徑1.25μm — LC、MU。

        直徑2.50μm — SC、FC、ST、E2000

按連接器外殼分：塑料：LC、MU、SC、E2000

　　　　　　　　金屬：FC、ST

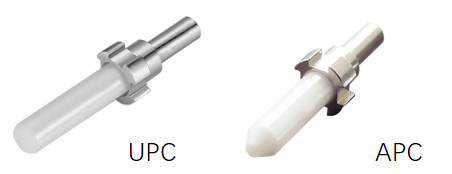

光纖端面UPC/APC是如何區分的？

UPC和APC端面由顏色和角度區分：UPC插芯端面無角度，APC插芯端面有角度。連接器顏色：UPC：藍色；米白；水藍；洋紅；。APC綠色；

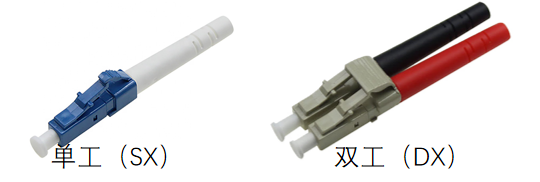

如何區分單工（Simplex）/雙工（Dulplex）連接器？

單工連接器：由一根光纖組成的連接器

雙工連接器：由兩根光纖組成的連接器

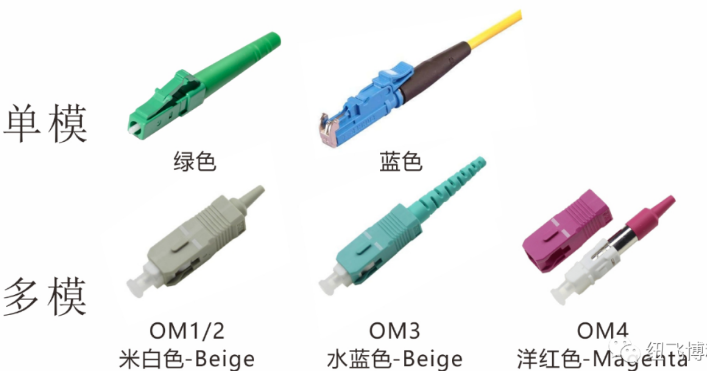

如何區分單模（Single Model）/多模（Multi Mode）？

按顏色區分單模（SM）綠色、藍色

多模（MM）OM1/OM2（米白色）；OM3（水藍色）；OM4（洋紅色）

按纖芯直徑分：?jiǎn)文＃?/span>125um；250um

多模：OM1—62.5/125μm；OM2/OM3/OM4—50/125μm；

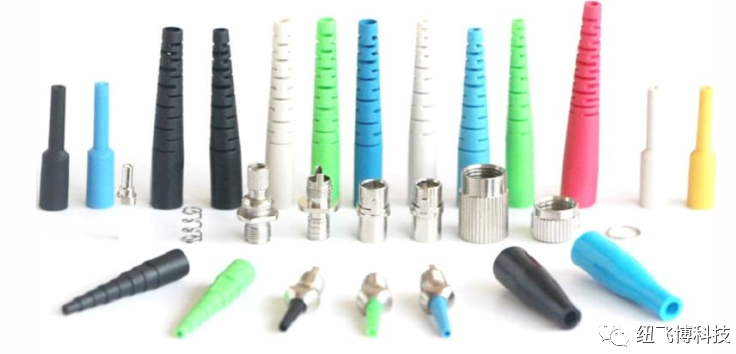

連接器尾套直徑有哪些？

單芯：0.9/2.0/3.0 mm

多芯(MPO)：3.0/5.0 mm

如何對連接器命名？

eg：SC—UPC/APC—SM/MM—SX/DX—3.0

連接器型號-端面-單多模-單雙工-尾套直徑
