工作場所工裝架設計目標
工裝架設計指導規范
一、導線
1、定義導線的放置
（1）按定義的操作順序確定導線放置基本位置，盡量靠近相應的插線支座放置。
（2）插線端端子應靠近作業端放置，若導線另一頭為特殊端子如buss-bar 及難以抽取的大端子，則特殊端子靠近作業端放置。
（3）按導線長度定義放置方式(橫放或垂掛)及層次。
（4）同一kit的導線和物料與插線支座應就近放置，以減少移動時間。
（5）相同顏色和截面積的導線建議盡量不分在同一kit中，或者在上架前做糾錯記號。
（6）特殊導線如并頭線，壓接線應特別定義掛置方法以保護端子或壓接點。(并頭線應從并頭端抽線)。
（7）每種導線應只設一個放置位置，即備用及使用導線在同一位置。打圈線的備用位置與使用位置可以分開。但應考慮操作及防錯，就近前后放置。

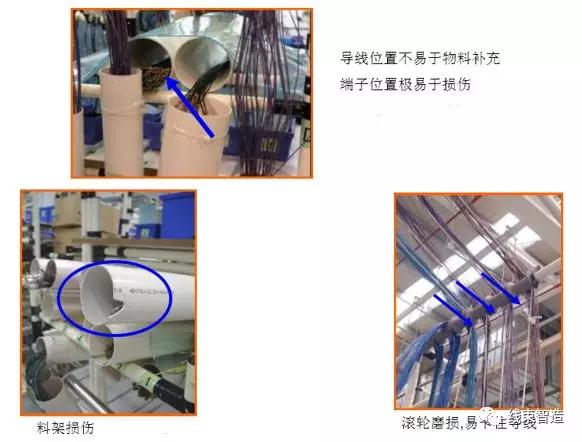

2、對料架進行保護以防止導線,端子的損傷及混用。

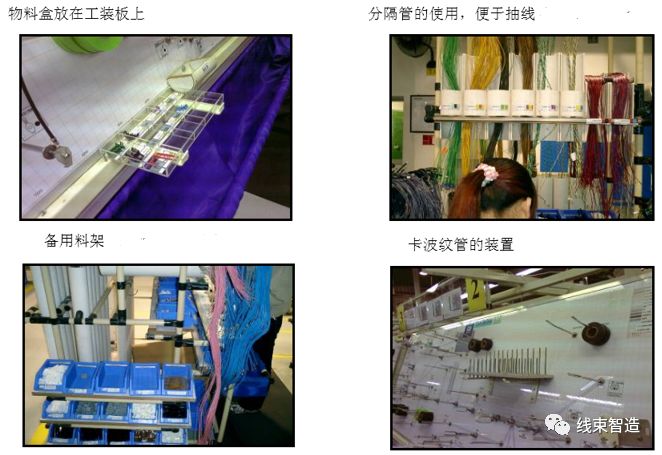

（1）取線端使用尼龍夾、分隔管對每種線進行隔離，以防止抽線時混線。
（2）使用線筒應加以保護，以防抽線時端子損傷。

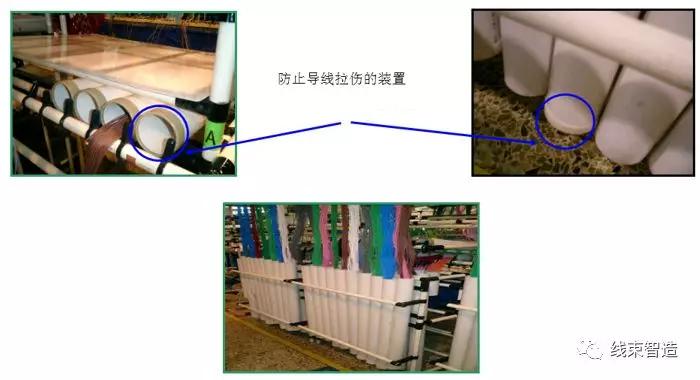

直放的線筒底部應封口，且保證端子不會被卡住。
線筒長度大于導線長度，以防止導線露出受損。如不符合，需有特殊保護。

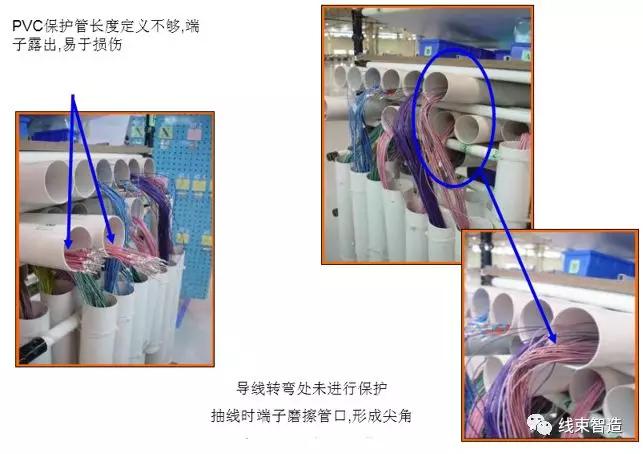

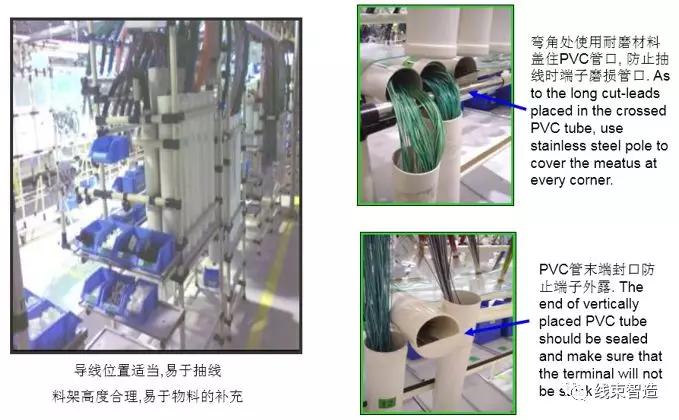

導線打彎處應使用不銹鋼管蓋過橫放的線筒或者專門的彎曲接頭，以防止抽線時端子受損。
（3）每個線需留有一定空間便于抽線，以防止抽線時端子及導線絕緣層受損或?qū)Ь€(xiàn)帶出。
（4）所有料架接頭處及尖角須用保護件進行包裹以防導線受傷。
（5）所有捆扎料架的扎帶，在捆扎后扎帶頭，不允許露在外側以免損傷導線。
3、定義料架尺寸
架子高度一般不超過4m，導線及成品線末端離地高度不小于10cm。
垂掛的導線掛線擋間距適宜，需便于取線且不易混線。可參考1平方以下導線為10cm，1平方以上導線大于等于12cm。
Kit架上的平放的holder高度控制在90cm以下，以方便操作取線及插塑件。
4、對導線進行標識
5、導線位置不能擋住零件送料路線，料架設計時應區分操作位置及送線位置，防止送料路徑與操作位置相沖突。
6、每個工位配置黃色導線看板卡收集盒。所有料架看板卡收集盒放置高度應基本一致，位置靠近物料員一端且易于操作工/物料員放取卡。
7、所有料架需建議預留一定位置為以后的工程更改做準備。(一般為2根導線的余量)。
二、零件
1、對每個使用點物料按需放置量定義料盒尺寸。
常規物料使用A, B, C, D, E, F,G七種標準料盒。
對于體積特殊或用量極大無法用標準料盒放置的物料，應參考供應商包裝/分包裝數量及尺寸來定義料盒尺寸。
2、按操作卡片順序定義料盒放置順序。
3、所有物料均配備前后放置的兩個料盒(使用與備用)。
4、氣囊模塊中的帶氣囊功能的塑件需用原包裝替代塑盒。
5、每個工作單元應配置紅色C盒放置不合格品。
6、每個工位配置藍色A盒收集零件看板卡。所有料架看板卡收集盒放置高度應基本一致，位置靠近物料員一端且易于操作工/物料員放取卡。
7、設計料架尺寸
（1）取料端高度適于操作，在500mm到1700mm之間。
（2）每個物料層間距離適當，便于取料。
（3）物料架層面向內(作業端)微斜，角度控制在15度。作業端有擋位，以防止物料掉地。送料端應便于物料員送料，避免有障礙物堵住送料端。

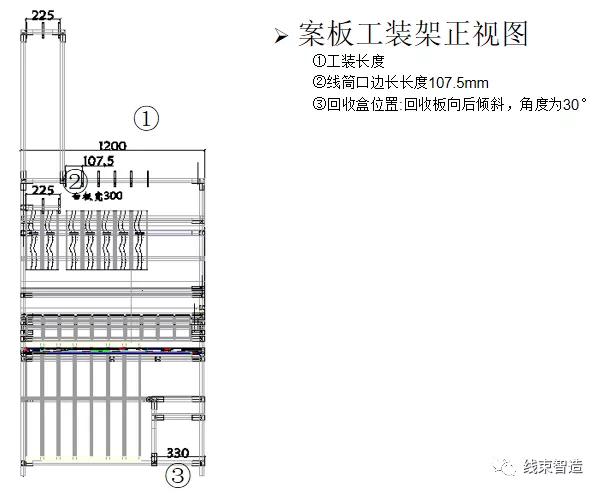

（4）每個工位有定義好的空盒回收區，層面向外(送料端)傾斜，角度控制在30度，以便于物料員取盒。外端有擋位防止料盒掉地。
8、標識物料
三、直觀圖示
1、每個工位都應有直觀明示的工位號標識，高度一致。
2、總裝板直觀圖圖示是按插接完成狀態，對應的選項按照成品線代號。
3、KITS區域直觀圖圖示對應的是KIT選項。
4、操作卡片放置方法統一，位置適當，易于操作工閱讀。
5、取料端料架上貼有一一對應的零件直觀圖及零件選項標識，位置統一，易于操作工閱讀。
6、取線端貼有導線號及選項標識，位置統一，易于操作工閱讀。
7、插線直觀圖張貼位置靠近插線支座，直觀圖與選項相對應。
四、地址系統
五、其他要求
1、料架和有機玻璃上無毛邊，尖角。
2、Kit區每個工位都有半成品架，放置位置不與取/送料沖突，并有直觀數量管理指示。
3、所有工位都配有標識不合格品的紅膠帶座或粘貼牌。
4、所有工位都有指定的垃圾放置位置。

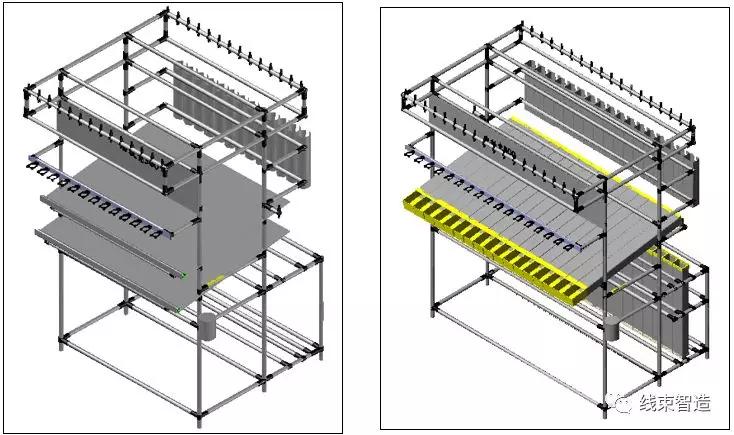

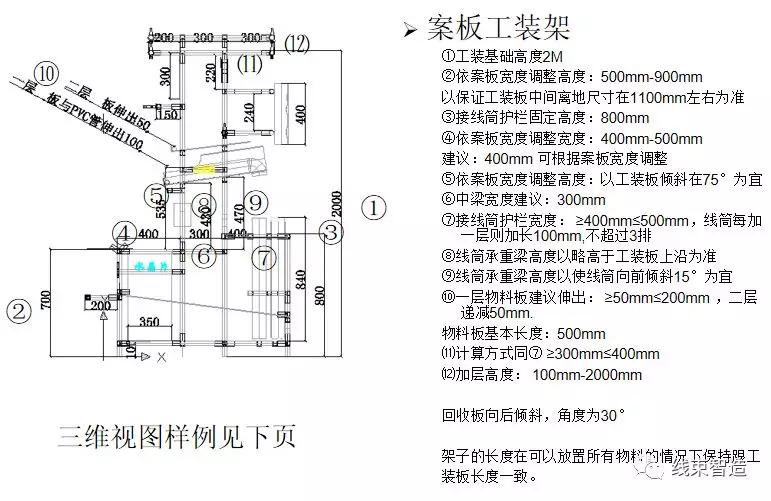

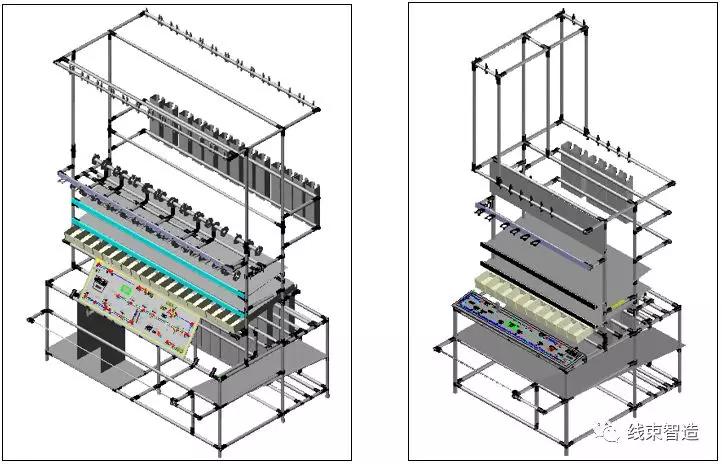

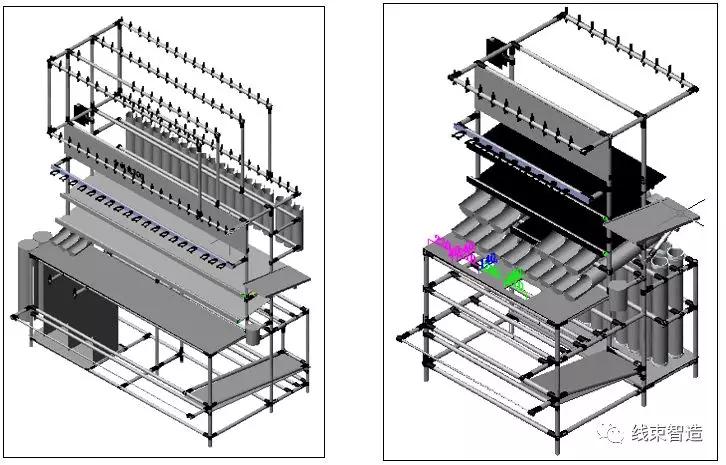

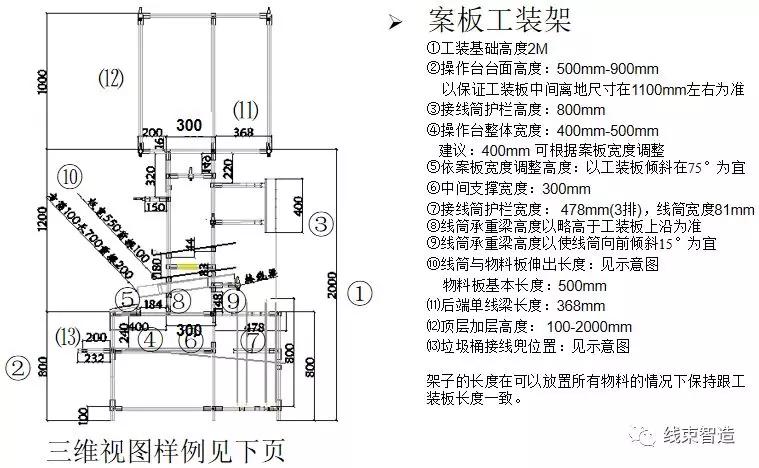

案板工裝架(圓管)
案板工裝架(方管)

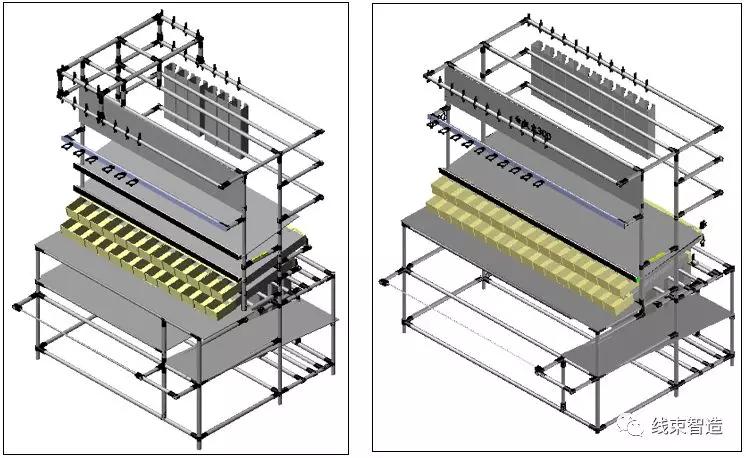

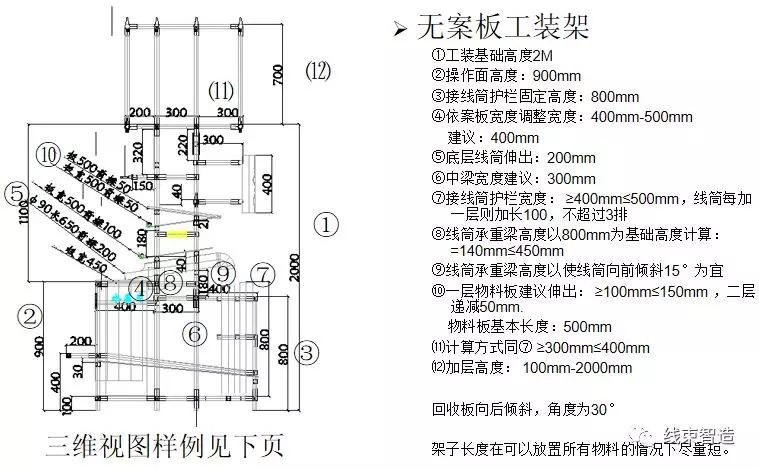

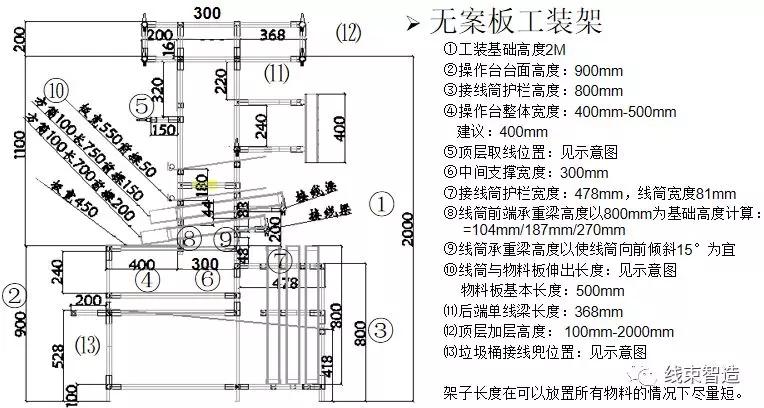

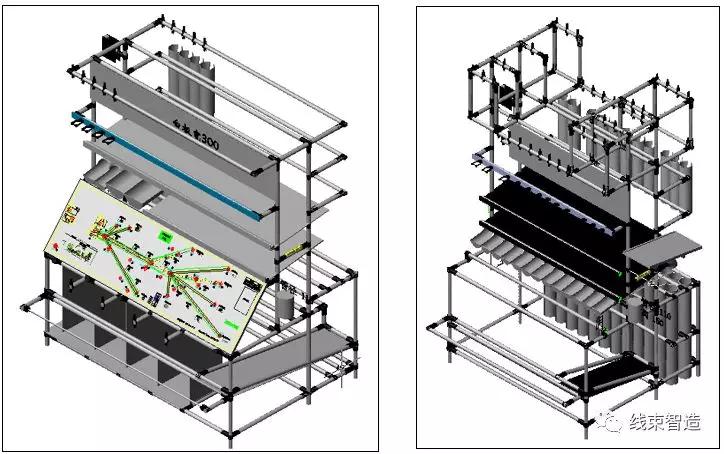

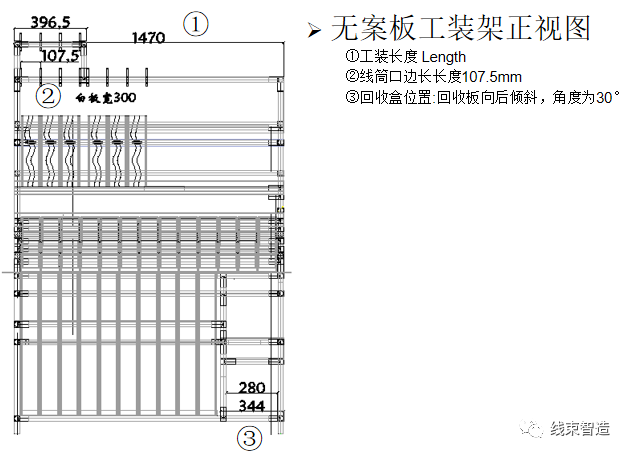

無案板工裝架(圓管)
無案板工裝架(方管)

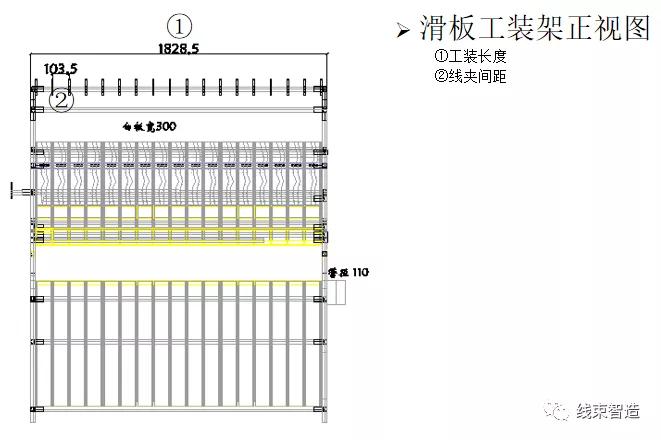

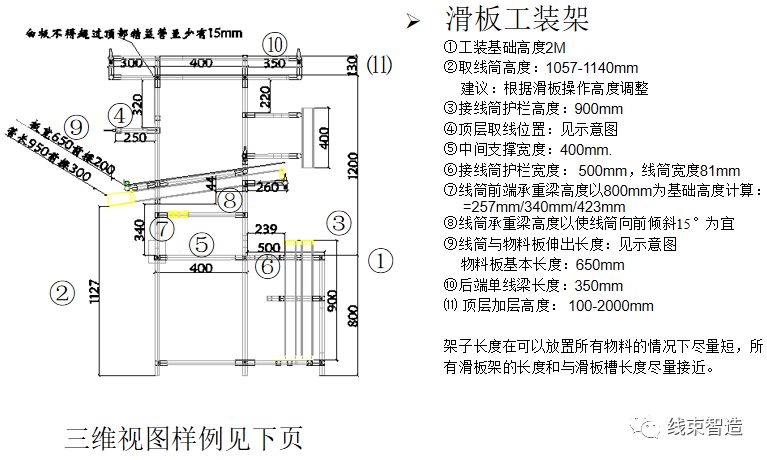

滑板工裝架
架子材料

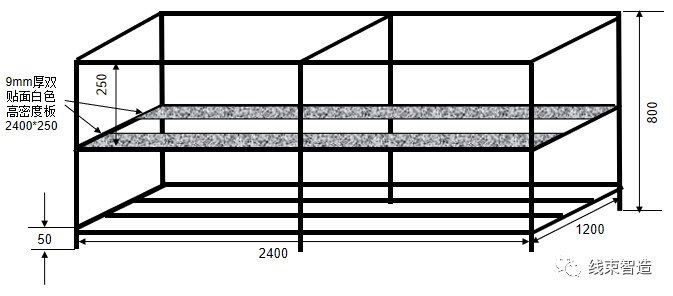

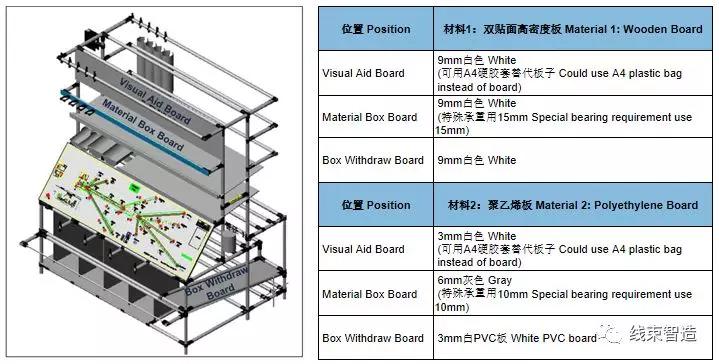

制作架子時盡量減少使用各種板材，如需使用建議采用如下規格：
樣品中心工裝架
斜板工裝架

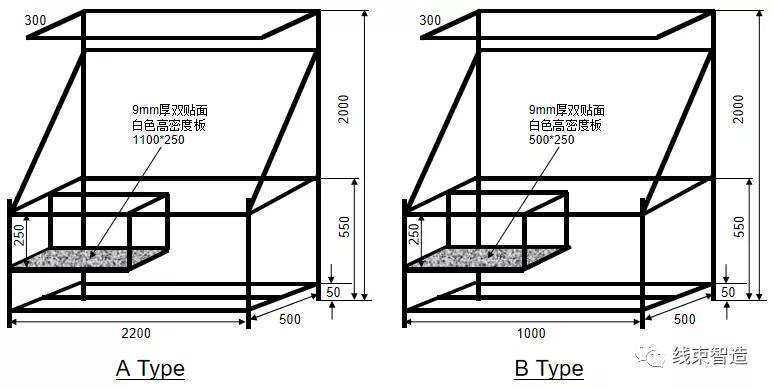

工作臺

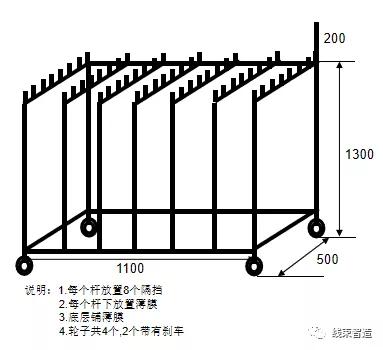

短導線掛線架

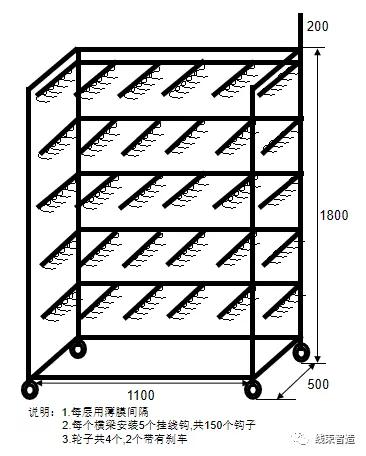

長導線打圈掛線架

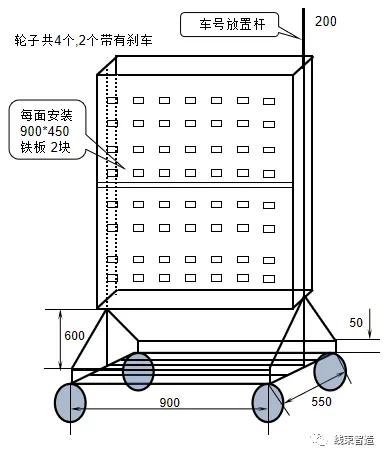

物料小車

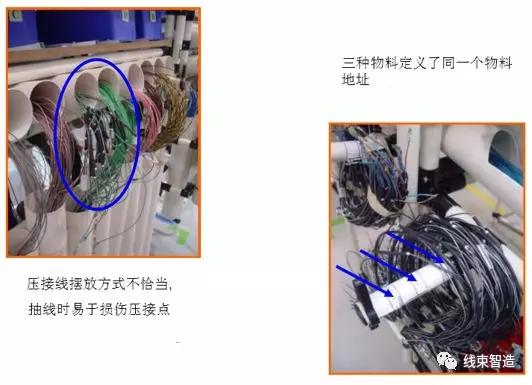

經驗教訓

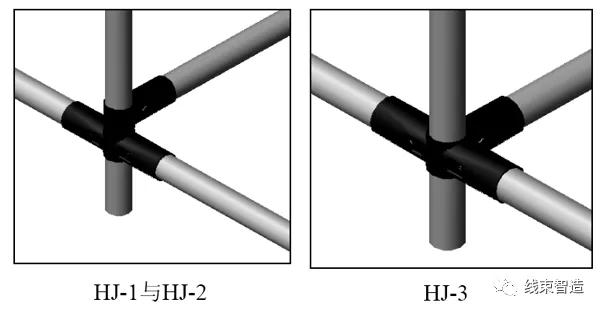

制作工裝時，我們應該盡量用一體連接件。圖中：HJ-1與HJ-2組合后功能和HJ-3一致，但是價格卻比后者高17%。

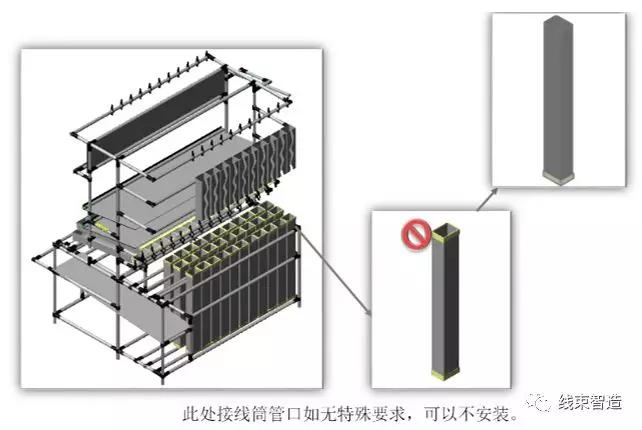

制作工裝時，底部接線筒應該經過導線驗證后再安裝，工裝制作時可以先不安裝。
為了有效回收利用接線筒，制作工裝時，盡量使用規格統一的接線筒。建議滑板架采用900mm高接線筒，其余采用800mm高接線筒。
特殊接線高度在不阻擋送料的情況下，可以通過調整接線筒底部高度完成。
