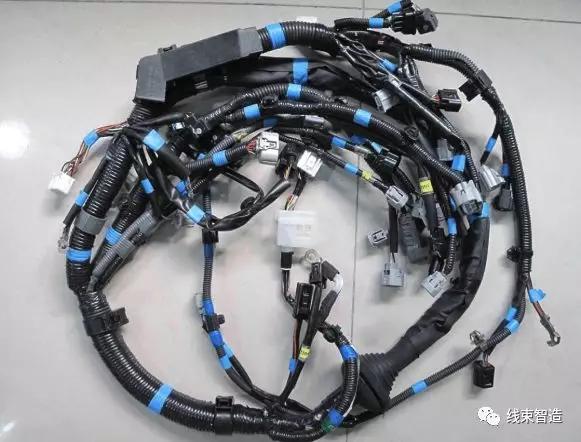

一、線束是由電線，密封件，盲拴，導管（pvc、波紋管等），卡扣，膠帶，接插器（護套），接插件（端子），雙絞線等組成，是車輛電器元件的橋梁。?

1.?導線（QVR-0.75R）

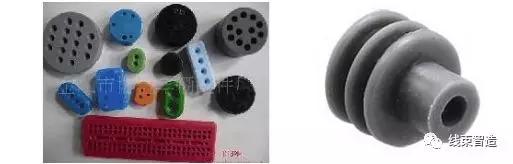

2.?密封件（在發動機機艙內的護套必須用呆防水結構的護套，用密封件把端子與外界隔開。）

3.盲拴（用于塞在接插器上未插導線的插孔。起密封作用）

4.pvc管?(其柔軟和抗彎曲變形性好，但耐溫性不高，一般在80攝氏度以下，用于線束拐彎的分支處，以便導線圓滑過渡。)?

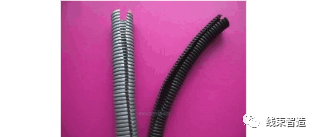

5.波紋管（特點：有較好的耐磨性，耐高溫，阻燃性。耐溫范圍：-40至150攝氏度之間。所以線束包扎中一般占到60%左右）

6.卡口（用于將線束固定于汽車）

7.膠帶（用于包扎線束表面）

8.?接插器（護套）：接插件（端子）機械性，

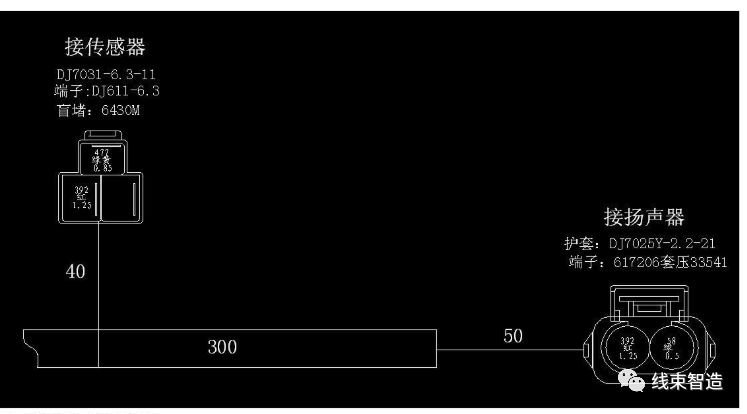

護套：DJ7021-6.3-11；端子：DJ611-6.3耐腐蝕，耐鹽，DJ代表產品代號，國標

9.雙絞線和屏蔽線：主要是用來傳輸模擬信號或數字信號，同時抵御外界電磁波的干擾（熱電已受到干擾）

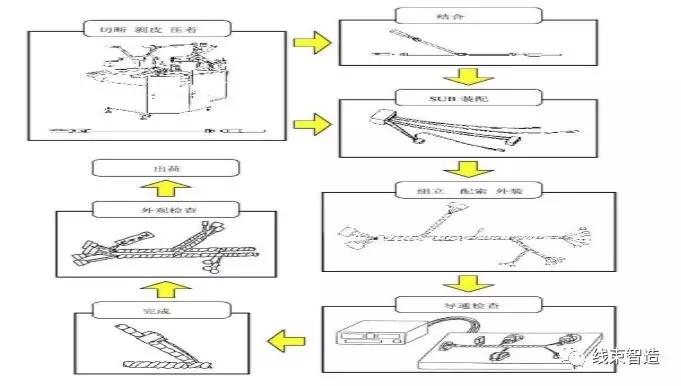

二、線束制作流程

?

1.下料：按工藝卡指示長度切斷電線，在電線兩端開剝口（剝頭長度根據不同線徑、端子型號等而定）

2.分裝：為壓接做準備

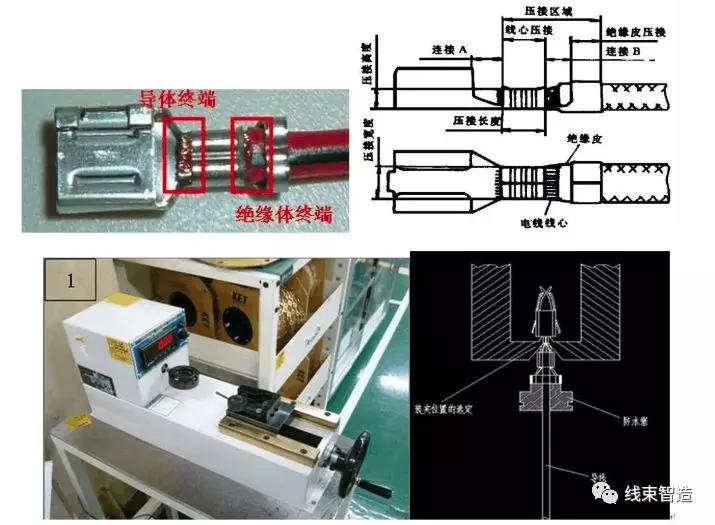

3.壓接（這道工序是最重要）

4.組裝、總裝

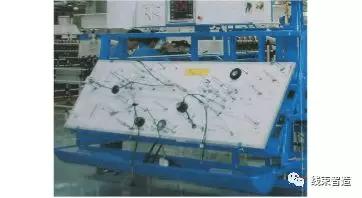

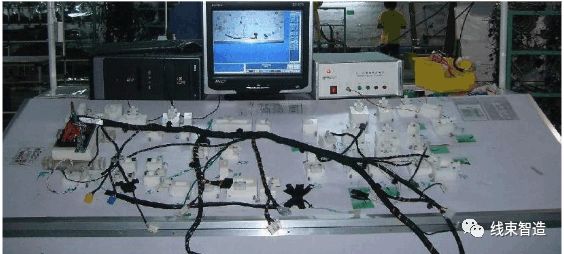

5.電檢

6.外檢

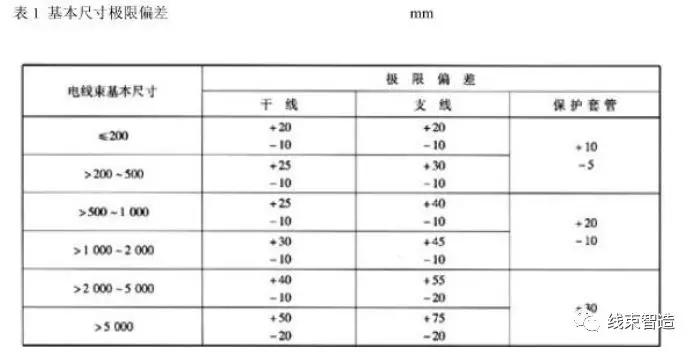

外檢的工作就是檢驗電線束尺寸，外觀等是否合格。

7.入庫
