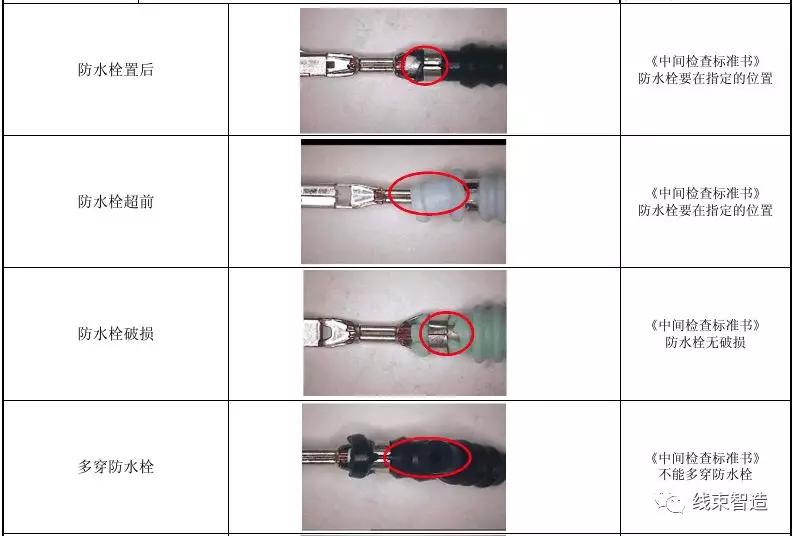

端子壓接合格標準圖：

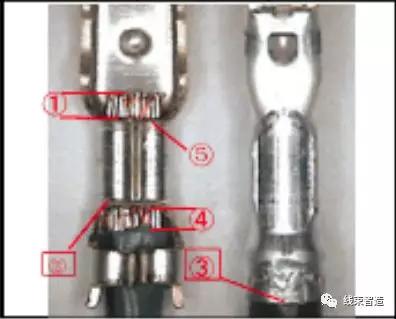

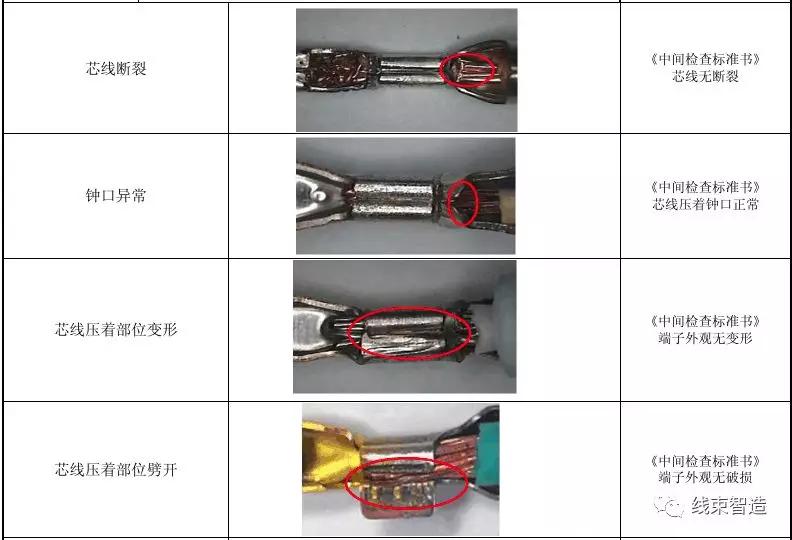

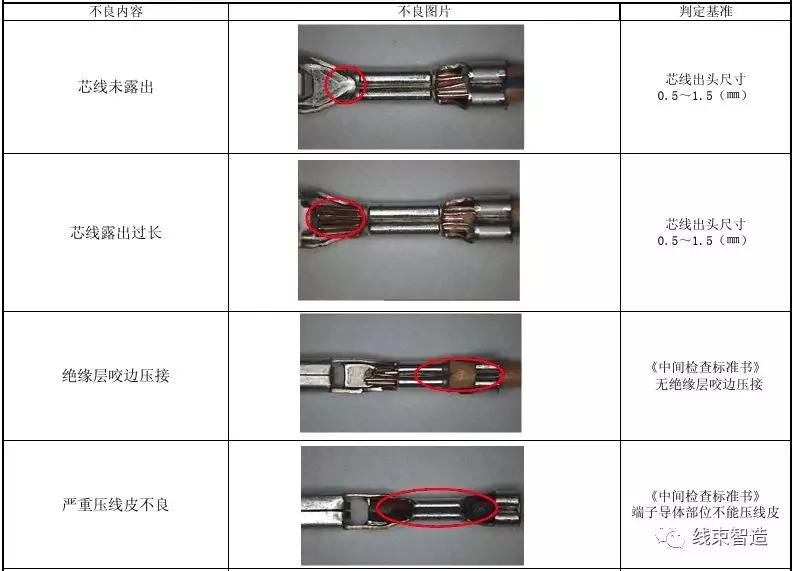

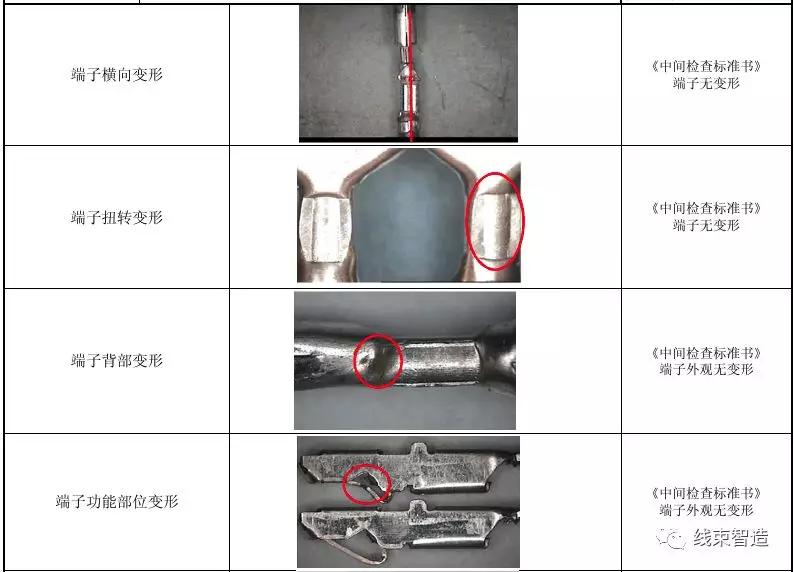

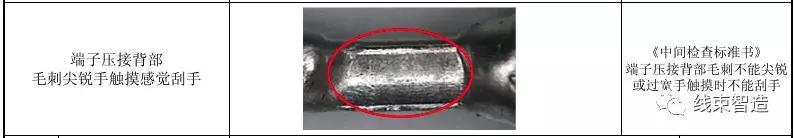

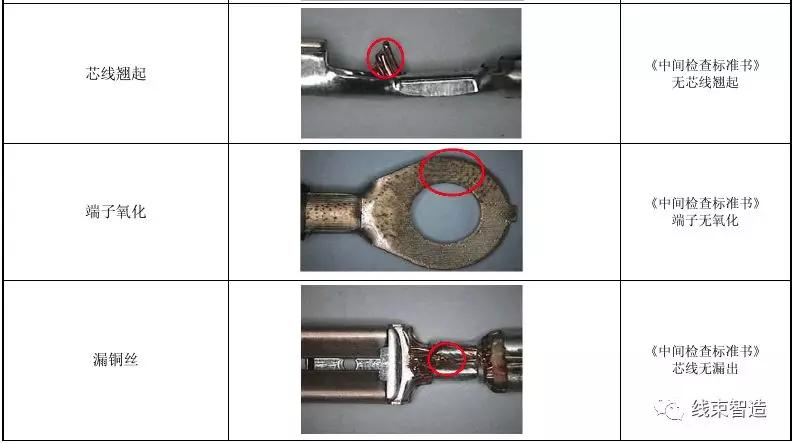

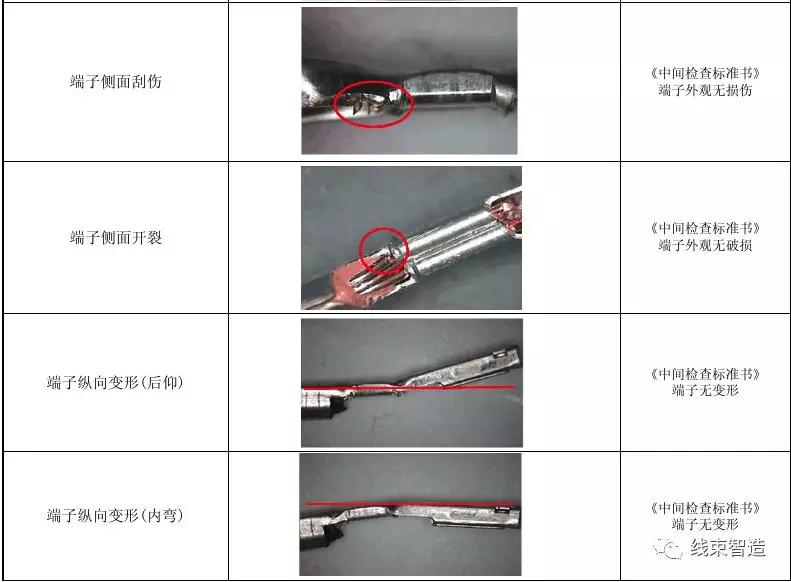

一、芯線壓著部位：芯線在端子中位置適中且包容良好，WS部位經(jīng)前端芯線露出①（0.5-1.5）mm，WS部位后端芯線露出④（0.5-1.5）mm；WS部位前端鐘口尺寸⑤（0.2±0.2）mm，WS部位后端鐘口尺寸②（0.4±0.2）mm；芯線及端子無氧化、外觀無損傷變形；絕緣層無壓著；背部壓痕均勻正常；

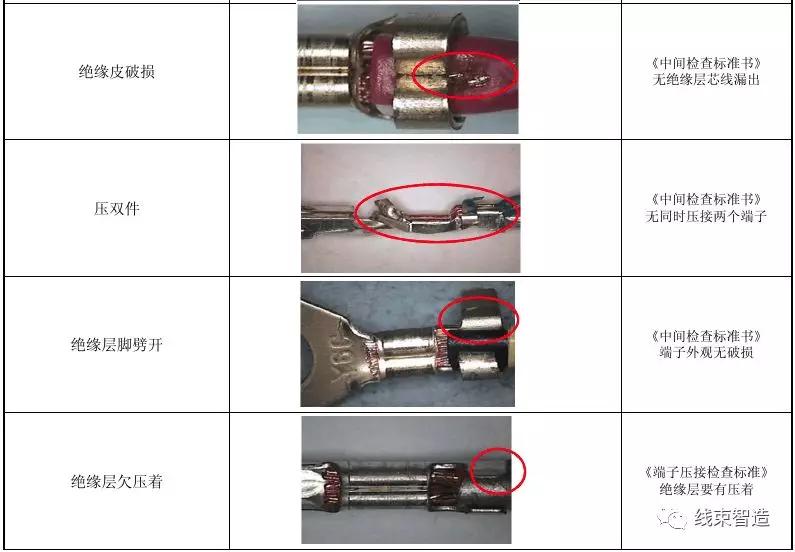

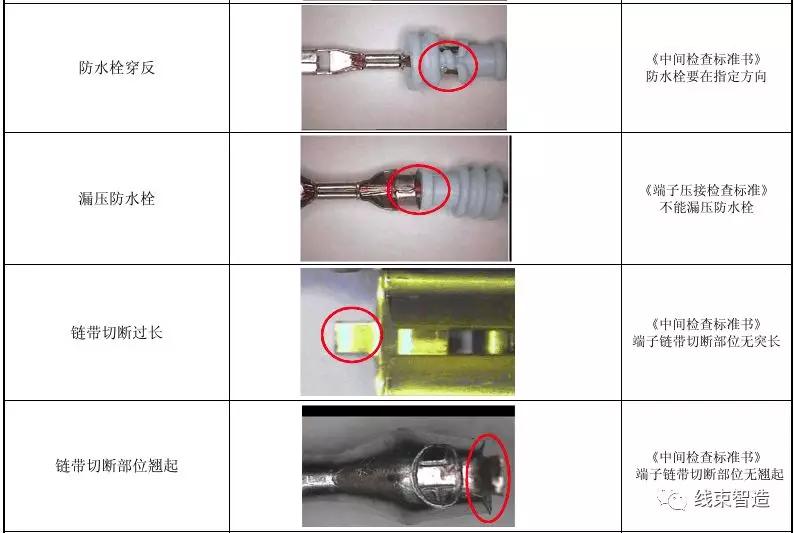

二、絕緣層壓著部位：線皮包容良好，外觀無受損，變形；端子鏈帶切斷部位最長不超過③0.5mm，且無翹起。
