汽車線束設計目前的現狀：目前汽車產業發展越來越龐大，每年都有新品牌加入，從而使競爭越來越激烈，每個汽車廠都在極力降低自己的生產成本，以保持自己的競爭優勢和市場份額。

目前線束設計的誤區：有些線束工程師誤認為線束的保險系數越高越好，而造成產品質量過剩。部分設計公司為了減少設計時間，降低設計風險，在設計時采用隨意加大線徑的做法。

未來線束設計工作的重點：掌握詳細的線束參數，使線束設計系統化，標準化，減少設計的隨意性，爭取使線束的壽命與整車一致，減少質量過剩，從而降低整車成本，實現精益設計。

一

汽車線束精益設計

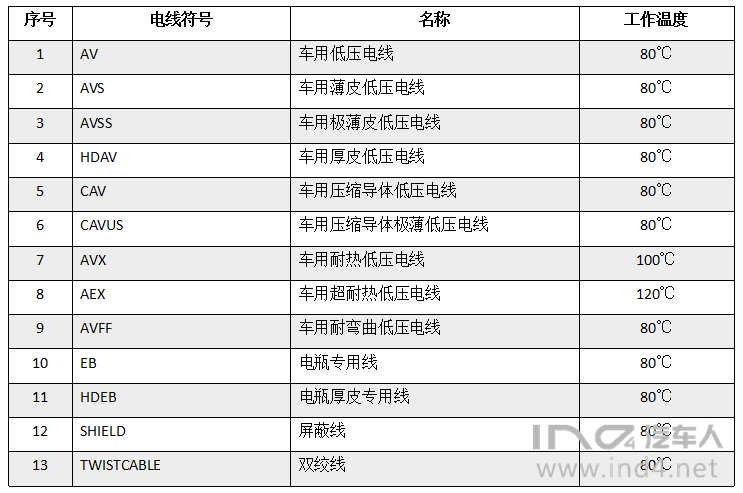

1.1 日標線束種類和相關參數

1.2日標線束電流容量的計算

線束的電流容量：是容許電流乘以集束線纜縮減系數得出的數值。

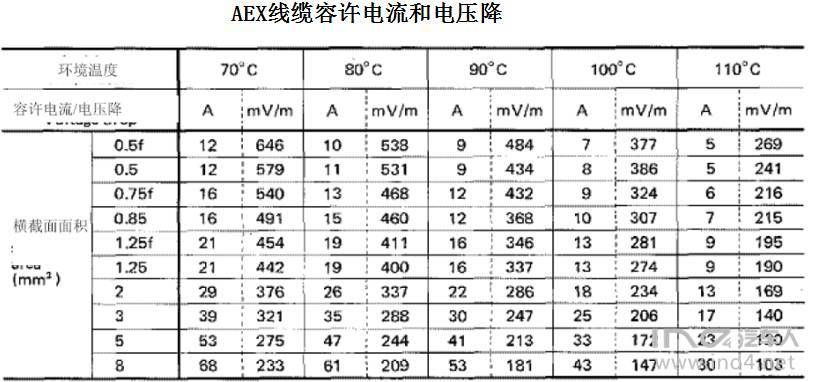

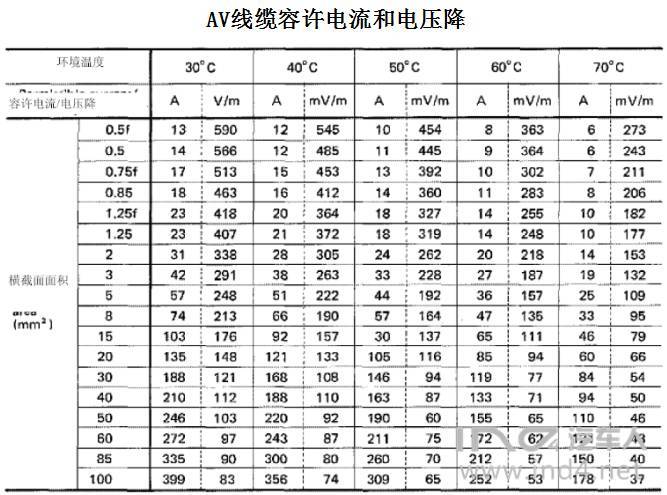

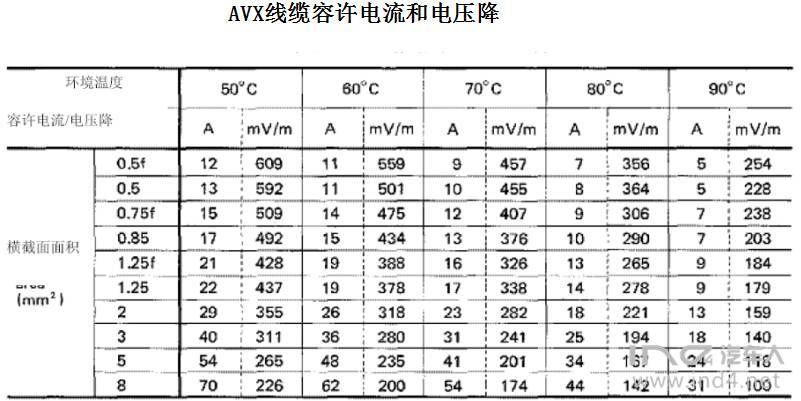

線束的容許電流：容許電流為不考慮因溫度原因造成線纜絕緣層 表皮變化，在設計電路時，實際應用的電流限制值，并從其壽命的角度考慮（這個值應該根據線纜材質，環境溫度等因素以及使用壽命共同決定）。

線束容許電流計算的前提條件：

1、線束的壽命按每天3小時，10年的壽命計算。

2、線束在使用壽命期間，最大溫度不超過下表給出的容許溫度。

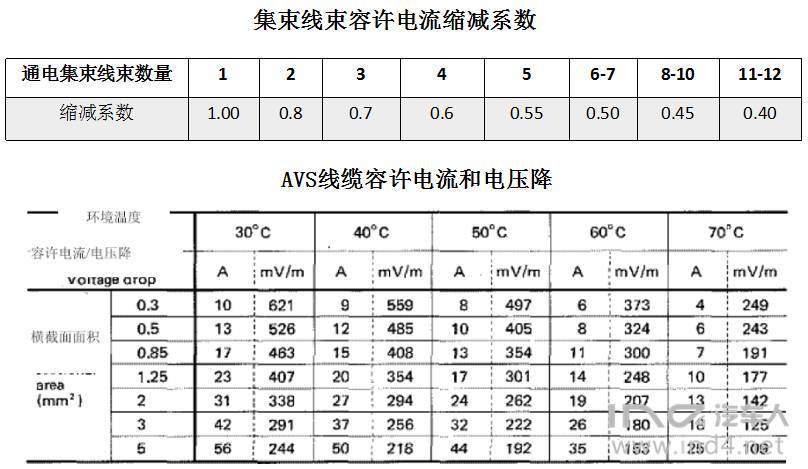

集束線纜容許電流的縮減系數：

集束線纜容許電流的縮減系數，只能由同時通電的集束線纜數量決定，而非集束中所有線纜的數量。通過電流不強，不會引起溫度提升的線纜，比如整流線路和電子電路，多不包括在通電線纜數量中。

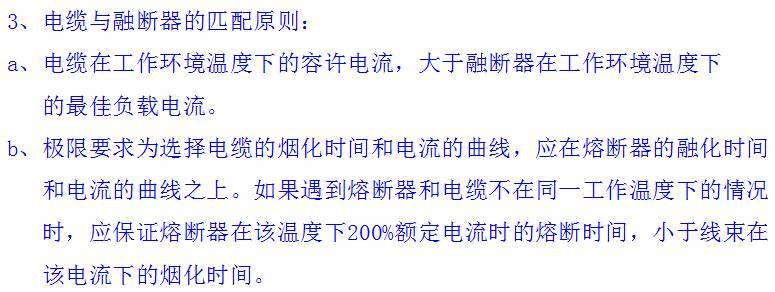

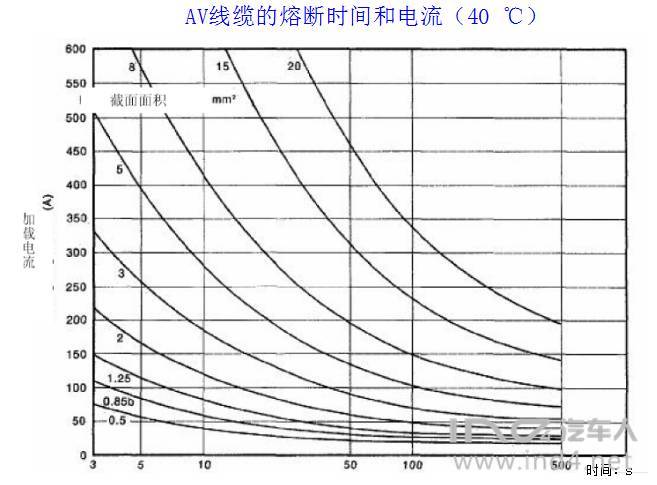

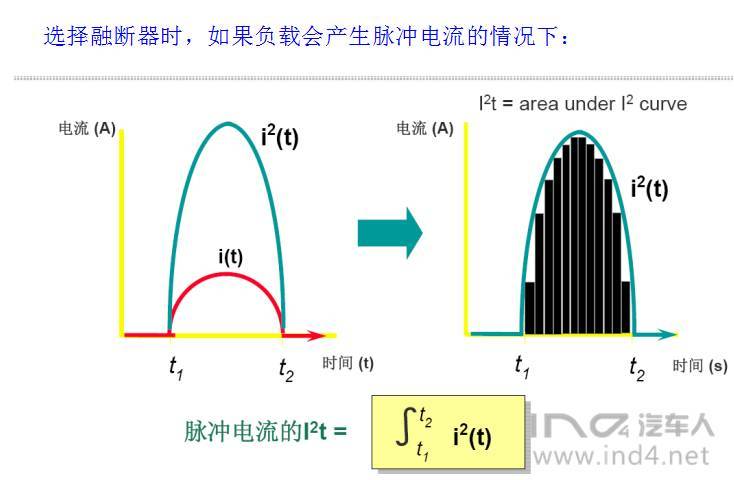

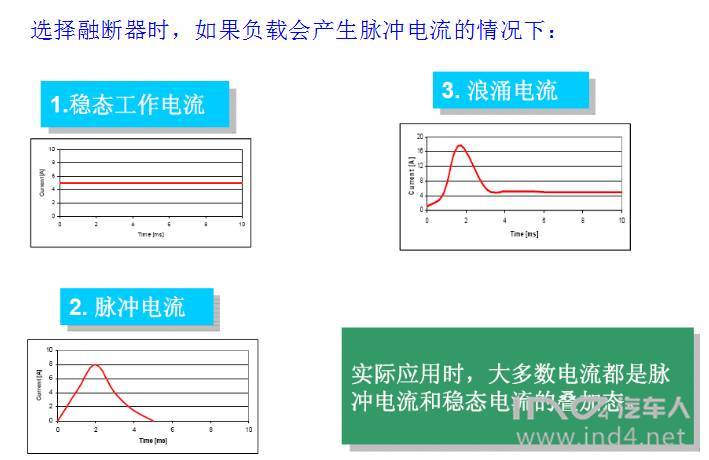

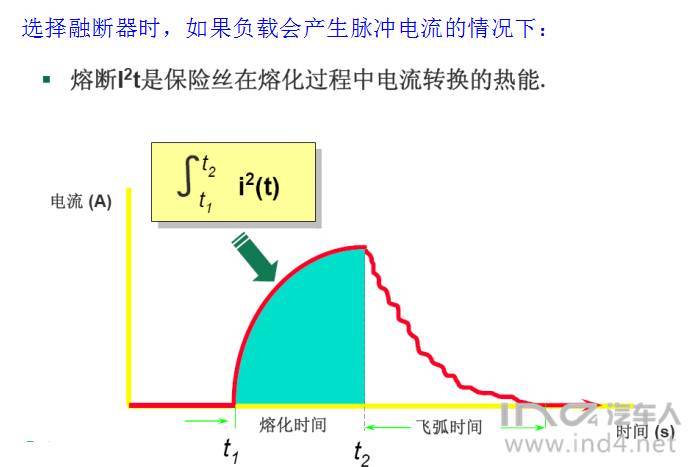

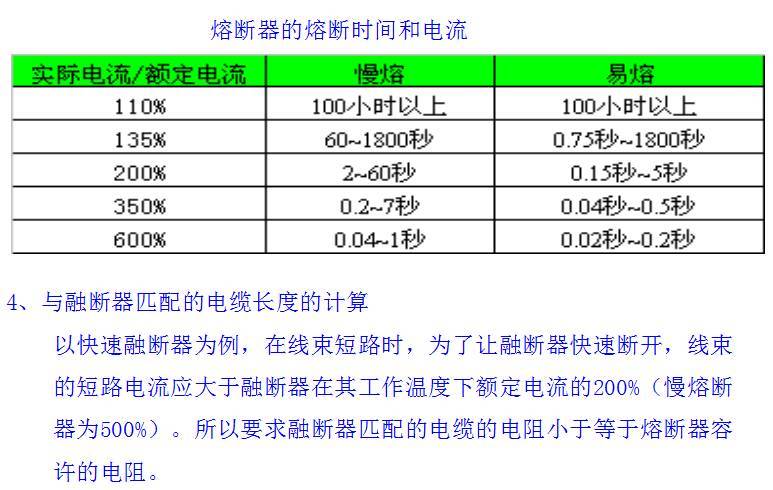

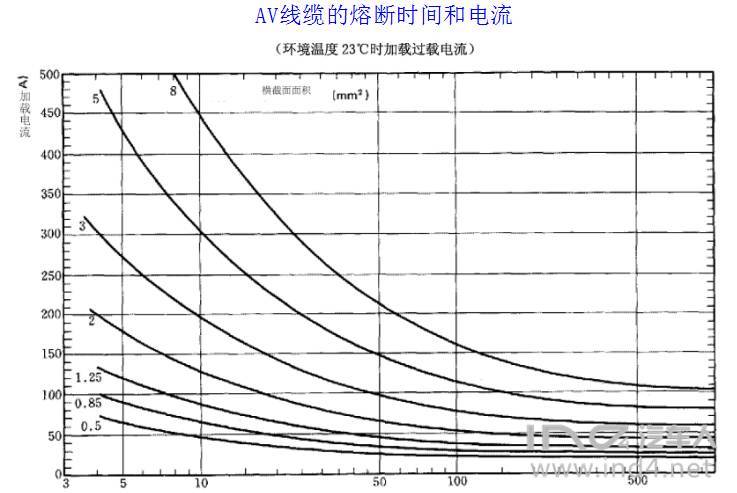

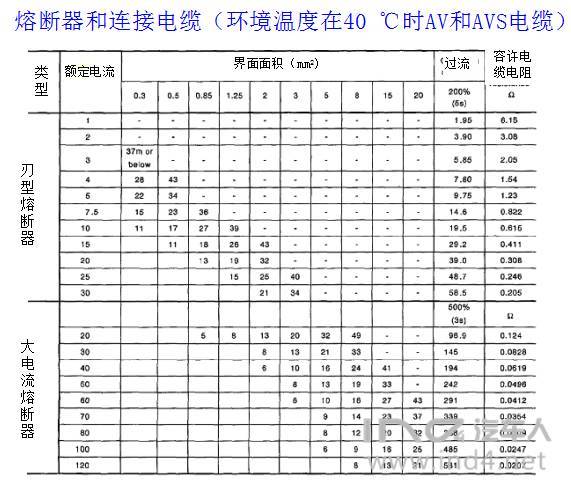

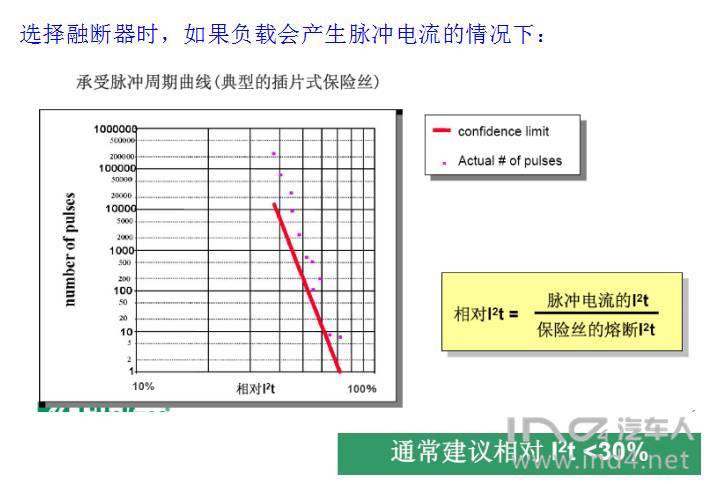

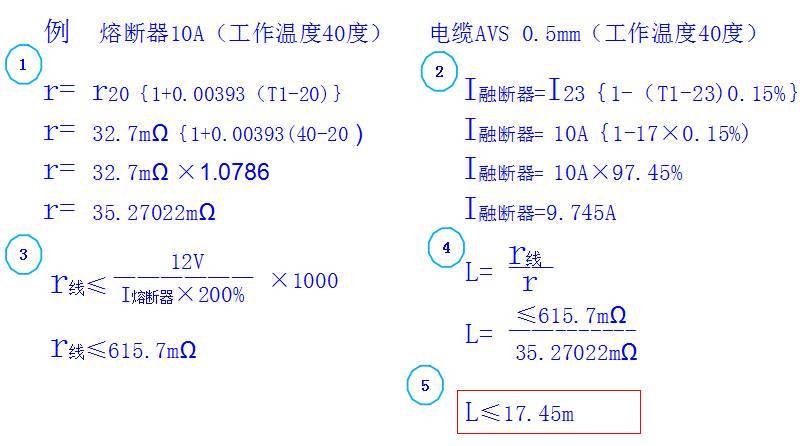

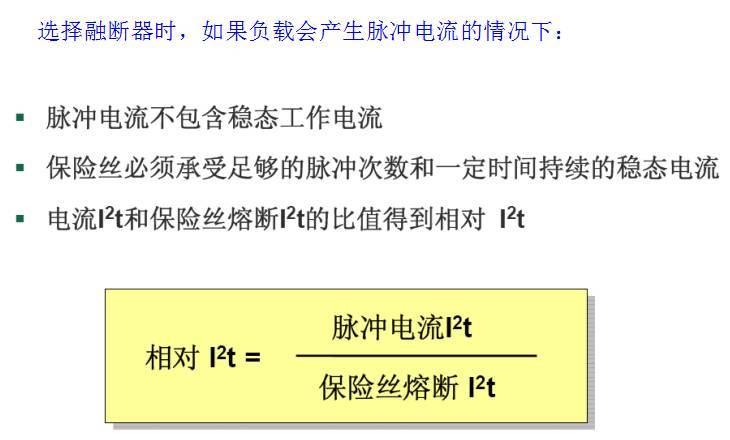

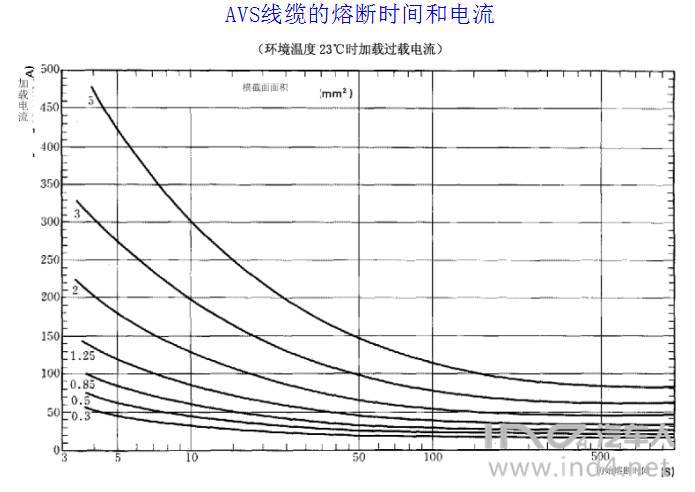

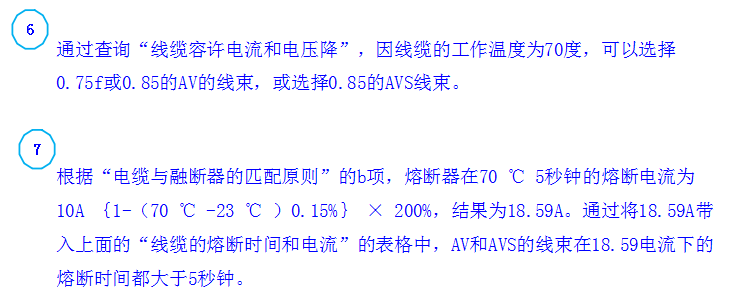

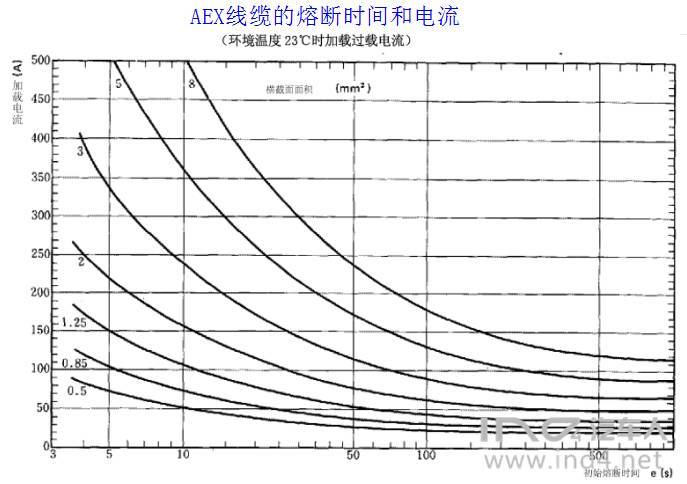

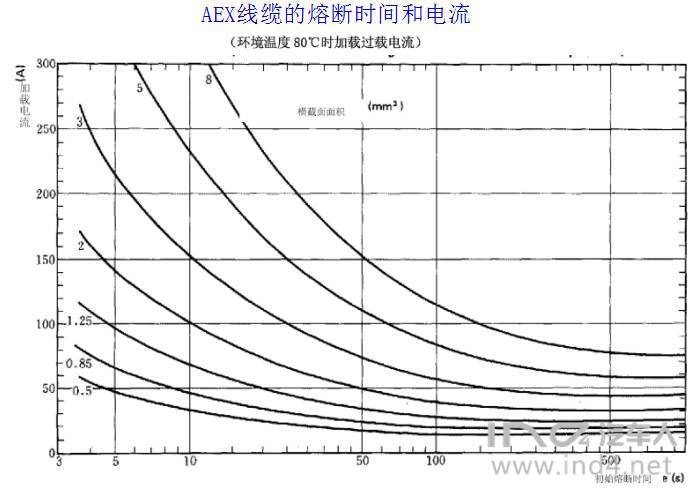

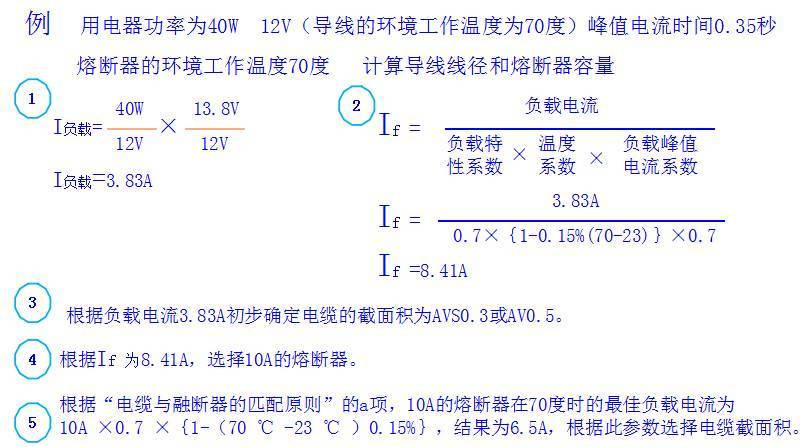

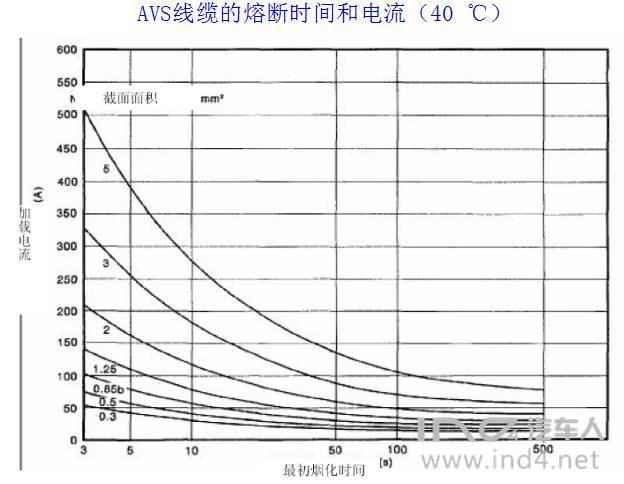

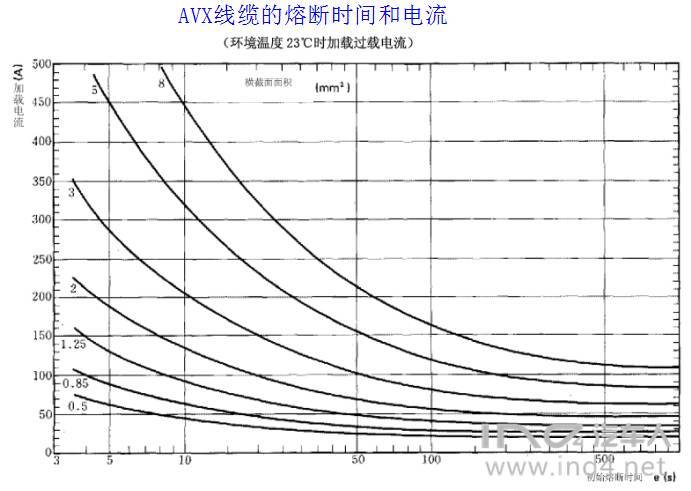

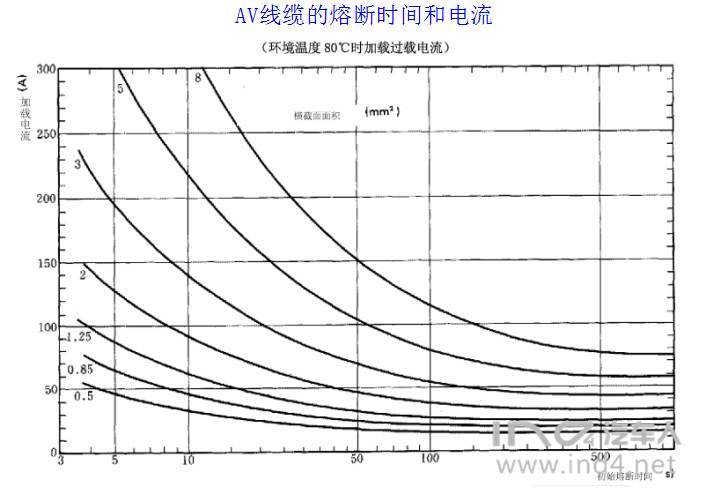

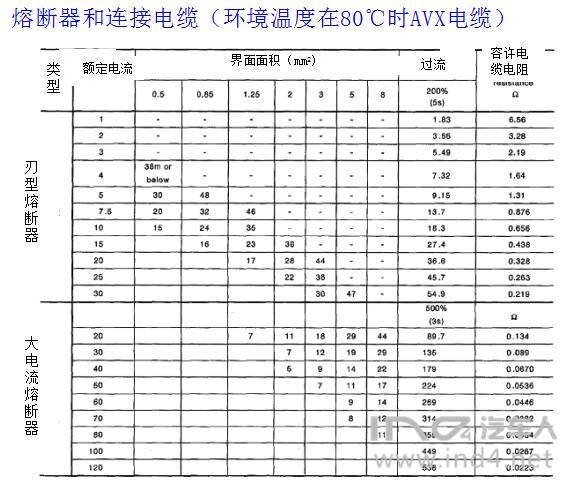

1.3汽車線束與融斷器的匹配計算

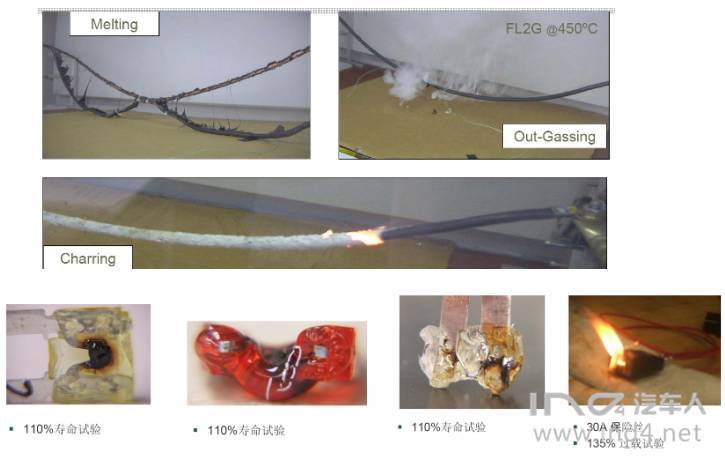

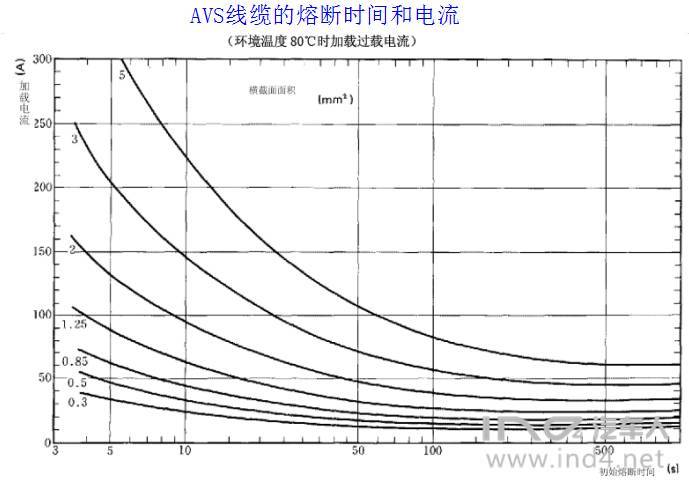

1.4 線束起火分析

起火原因基本由以下幾種引起：

1、線束的阻值大于融斷器的容許的阻值，在電纜短路時因電流小于融斷器的200%，所以融斷器不能立刻斷開，導致電纜發熱起火。

2、電纜的絕緣層破損，與車架虛接，使熔斷器與線束虛接點之間的阻值大于融斷器的容許電阻，因融斷器不能立刻斷開，導致電纜發熱起火。

3、設計錯誤，使電纜長期處于過載狀態。

4、使用了劣質熔斷器，在規定的電流下不能立刻斷開。

5、用電器內部短路，因電流小于熔斷器的斷開電流，所以導致用電器起火。

二

線束布置知識

2.1 線束布置基本要求

1、線束走向的注意事項

a、線束應沿著車身的邊，槽，梁等部位走線，以避免線束承受壓力。

b、為了降低線束的長度，盡量選擇H型布線。

c、在線束過銳邊或過孔時應注意保護。

d、布線時盡量避開或遠離熱源。

f、確保與運動件之間留有安全距離

g、車身外部插接件應注意防塵防水。

h、對于線徑d小于等于35mm的線束，線束內圓角半徑r應大于d。當線徑d大于35mm時，線束內圓角半徑r應大于1.2d。

i、不允許出現大于300mm的隔空布線。

j、插接件盡量避免垂直布置，以防塵防水。

k、線束布置應避開燃油管路。

l、門線束的孔位要低于車身側的孔位，以免液沿著線束流進車身內部。

2、線束的布置應便于安裝和維修

a、所有線束的插接件應布置在手可以觸及的位置，或簡單拆卸一些車身件后，可以觸及插接件。

b、對于只能用一只手插拔的插接件，另一端插接件應固定在車身上。

c、在同一部位的插接件應用顏色，大小，內部定位等方法，防止錯裝。

d、插接件末端的線束應預留一定的長度，以便于插接件的插拔， 對于開關端的線束，建議預留80-100mm。儀表，音響，空調面板等維修率比較高的電器件，其后端線束預留到可以容易插拔的長度。

e、保險盒的線束要留有足夠的余量，以方便保險盒的拆卸。

f、線束要充分考慮可更換性，因而要根據車型的實際情況和結構，進行合理分段。

3、線束固定和保護方面注意事項

a、建議兩個固定點的距離不大于300mm,拐角處加固定點。

b、在插接件的120mm處增加固定點，以減少插接件內的端子承受震動和線束重量，在主線束的分支處增加固定點。

c、在部分位置為了保持線束與周邊的間隙，使用硬管或夾板，以保證線束不變形。

d、部分位置為了保證線束的方向性，應使用帶定位的卡扣。

e、線束外漏和與車身產生摩擦的部分用波紋管進行保護，距離排氣管較近的部位采用150度的閉口波紋管。

4、線束的運動校核

a、四門線束與車身連接處要預留足夠的長度，而且還要防止關門后，線束過多的積聚。

b、發動機與機艙線束之間預留一定的長度，防止發動機抖動時，使線束受到拉力（柴油車要預留多一些）。

c、電動座椅座椅等線束，應充分考慮線束是否會與其他零部件產生摩擦。

d、一些線束與車身產生平行運動，發出聲音的部位，應增加海面或固定，以免產生噪音。

5、線束美觀性（外漏線束）

a、線束走向應與依附件方向一致，主線束盡量避免斜方向布置。

b、機艙線束建議全部采用黑色，插接件也采用黑色。

c、發動機上方的線束如果太亂，建議開發整體線束護板。

d、機艙線束能放到橫梁下方的，不放的上方；能放到內側的，不放到外側。

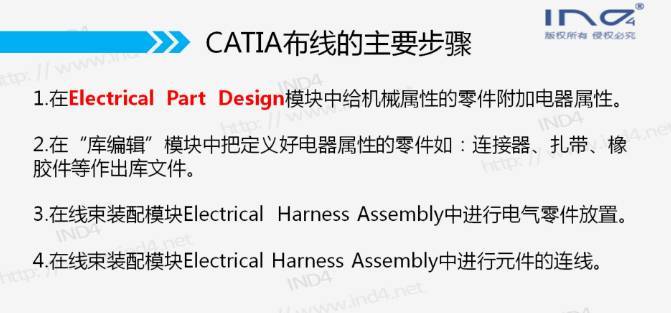

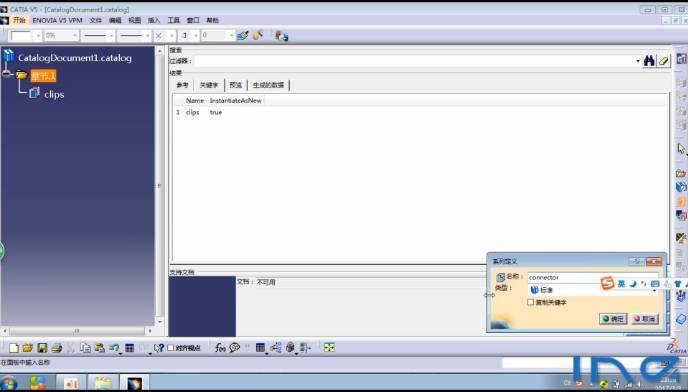

2.2 CATIA三維布線的基本應用

“大咖好課：線束布置基本命令”

第一部分

IND4大咖好課

第二部分

IND4大咖好課

課程簡介：CATIA布線是現在國內汽車廠和設計公司普遍應用的一種布線方式，其特點是：方便、簡單、快捷；本課程 主要講述布置線束在空間走向和尺寸，使線束在整車中布置的更合理，尺寸準確，更縮短了開發周期。

三

電器未來總結和發展

汽車電器未來發展：

1、智能化控制程度越來越高，電子模塊越來越多。

2、通訊速度越來越快，通訊信息量越來越大，CAN，F(xiàn)lexRay,MOST等通訊方式已經成為未來的發展方向。

3、底盤和電器之間關系越來越密切，除發動機，ABS/ESP外，電動助力轉向，自動變速器，四驅，電子懸置，電子懸架，混合動力等全部利用電控方式。
