汽車線束在車輛中，承擔著汽車“神經”的作用，是汽車必不可少的一部分。

本講義將會分為如下幾個部分：

1. 線束及線束輔件總概

2. 線束3D總布置注意事項-門/頂棚線束實例

3. 線束原理圖繪制及注意事項-啟動/喇叭/Mic實例

4. 線束及附件設計/測試標準

首先，先來介紹下線束的概述（后續內容將會以文章及視頻形式分享給大家）

隨著汽車越來越電氣化，發動機點火，剎車，大燈照明，助力轉向，發動機變速箱控制等等，都需要線束來完成電氣回路連接。

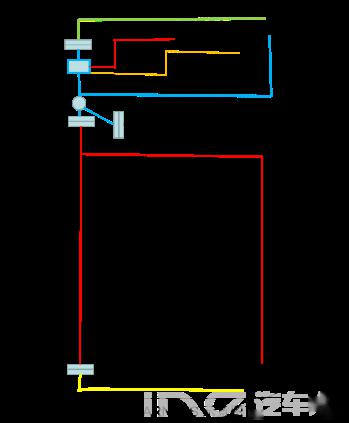

通常，為了線束能夠安裝到整車上，需要人為將汽車線束分段，一般分為以下幾部分：

1.前保線束：前雷達，攝像頭等用電設備

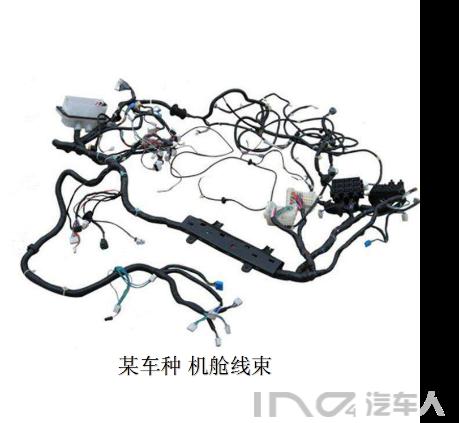

2.機艙線束：前大燈，APT，ABS/ESC，ECU/TCU，玻璃清洗模塊，雨刮等用電設備

3.電池線束：起動機STARTER，發電機ALT，ISG等

4.儀表板線束：CLUSTER，AVNT，氣囊，空調按鈕，換擋桿，BLOWER等

5.底盤線束：ACU，側氣囊，座椅加熱，座椅調節，安全帶提醒等功能

6.門線束：玻璃調節開關，后視鏡調節開關，氛圍燈，門鎖，揚聲器等

7.頂棚線束：閱讀燈，流媒體后視鏡，MIC等

8.后保線束：牌照燈，后攝像頭，后尾燈，行李箱開關等

9.后尾門線束：SUV車型后尾燈，后尾門開關等

10.機艙保險絲盒：起到機艙設備及12V電池的電源分配/電路保護等作用，由PCB板，保險絲，繼電器等構成

11.駕駛室保險絲盒：起到室內用電設備的電源分配，暗電流管理等作用

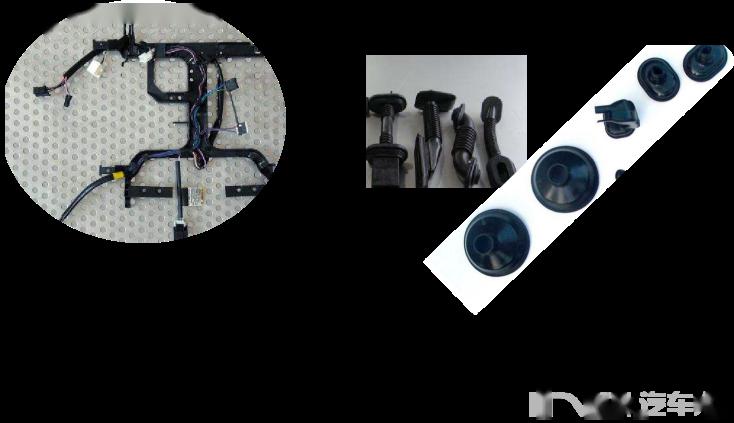

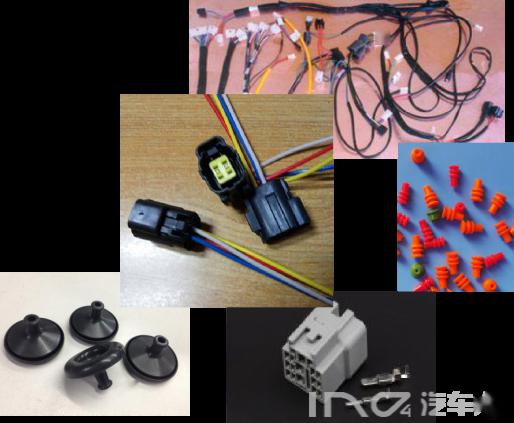

而線束輔件一般包括：

-線束卡扣

-線束接插件/端子/防水塞

-線束保護器及橡膠套

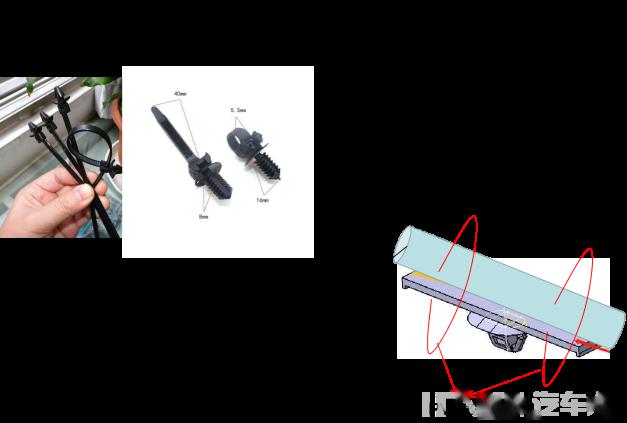

線束卡扣

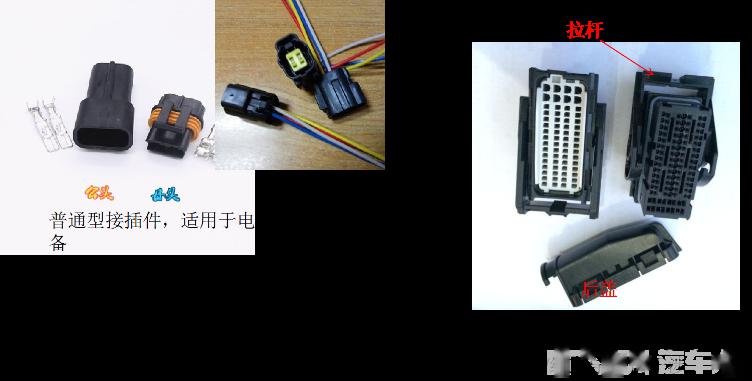

線束接插件一般分為普通型跟拉桿型。作用是線束與線束，或者線束與用電設備連接。

端子與接插件 都分為公頭與母頭，來一對一匹配。

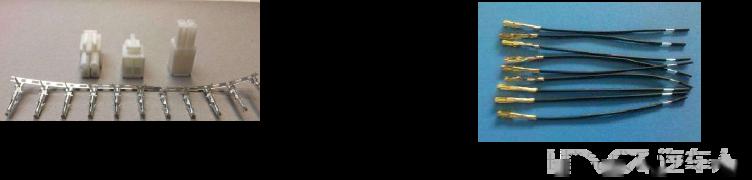

與接插件相匹配，接插件內的端子也是分為公端/母端，作用是將兩頭接插件內的導線接通。

線束保護器是用來固定/保護線束，一般用在發動機艙。

以上是線束常見的輔件，我會在之后的材料中，詳細講解線束輔件如何選取/輔件的設計測試標準等。

線束及輔件的要求：

卡扣尺寸

接插件類型/PIN數量確定

保護器材質

橡膠套尺寸/安裝著面要求

端子的電壓降

線徑選擇

ETC...
