在檢測線束產品是否合格時，應當按要求進行檢測：

一、測量線束的長度：

1、主干線的長度；

2、支線的長度；

3、分支點的長度 ；

4、保護套管與護套的距離（即裸露電源線的長度）。

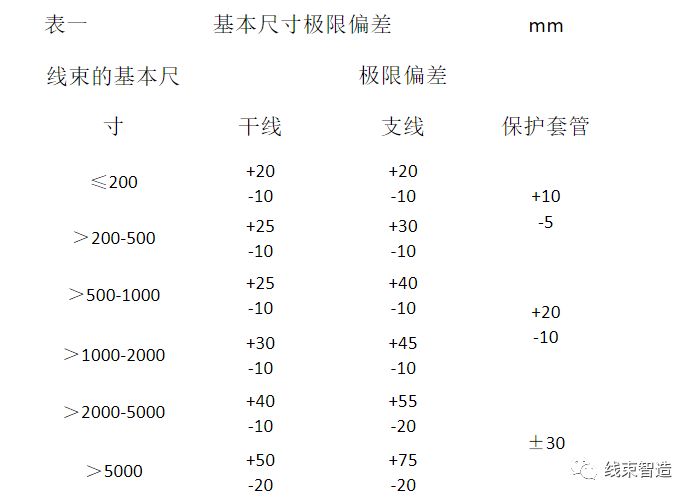

以上線束的基本尺寸極限偏差應符合表一規定：

二、壓接處及牢固性檢測：

1、電線無損傷；

2、采用無特殊要求壓接方法時，端子應分別壓緊在導體和絕緣層上，導體不應壓斷，絕緣層不應壓入導體壓接部位，在圖一所示的a區中可見電線導體，但不能妨礙插接；

3、絕緣層壓接部位經不少于3個循環的彎折試驗后，在圖一所示的b區中仍可見絕緣層；

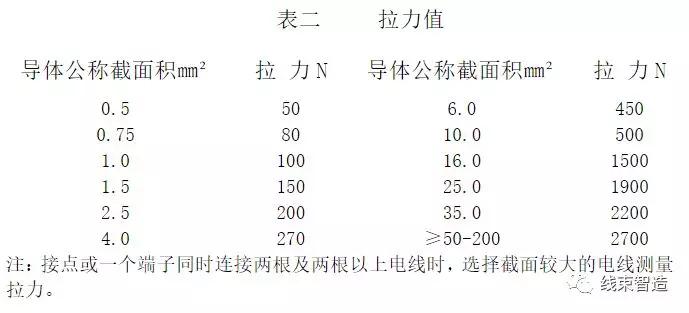

4、端子與電線連接應牢固，在規定的拉力下不應損傷和脫開，其拉力值應不小于表二規定。

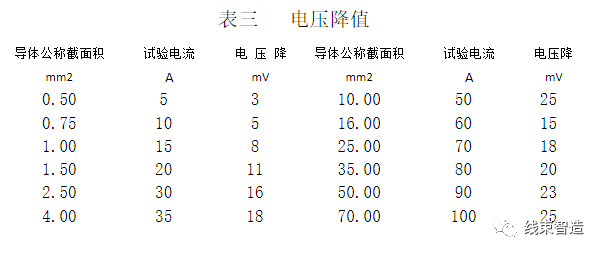

三、端子與電線壓接處的電壓降應不大于表三的規定。

四、接點出要求：

1.采用無焊料焊接方法時焊接處表面不允許出現氧化、斷絲、缺損和絕緣層熔化現象。

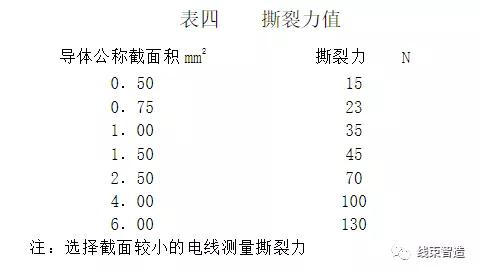

2. 采用無焊料焊接方法時撕裂力應不小于表四規定。

五、密封塞在壓接時不應損傷。

電線與密封塞之間、密封塞與護套之間不應有目視可見的間隙。電線和密封塞與端子壓接后，在下圖所示的 a區內應可見密封塞和電線絕緣層的端部。

六、電線束包扎時，應緊密、均勻，不應松散。采用保護套管時，無位移和影響電線束彎曲現象。

七、電線束中電線與端子連接處的絕緣套管應緊密套在連接部位上，無位移、脫開現象。

八、電線束中電線及零部件應正確裝配，不應有錯位現象，端子在護套中不應脫出。

九、電線束中線路導通率為100%，無短路、錯路現象。

十、標志

1. 電線束應附有不易脫落的明顯標志。

2. 產品標志的內容如下：

a ) 產品名稱

b ) 型號或適用機組或空調。

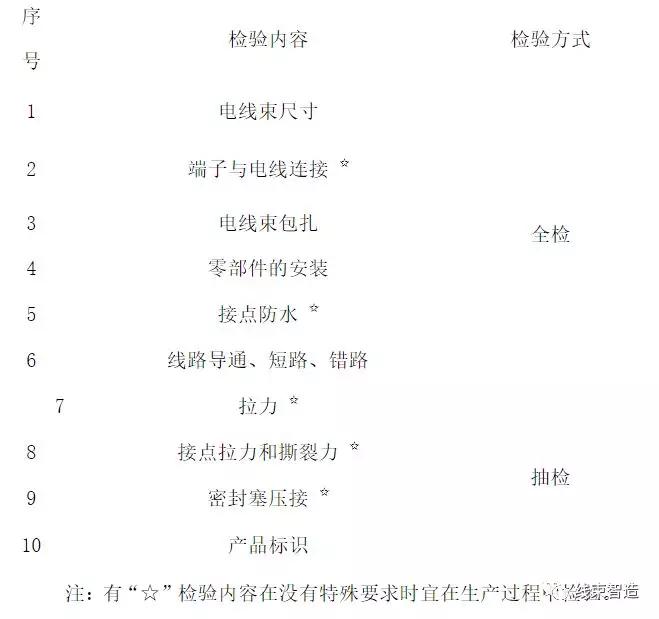

成品檢測內容

1.線束經檢驗合格后，應附有證明產品質量合格的文件或標記；

2.線束經檢驗合格后方能使用。
