端子線常見的規格型號

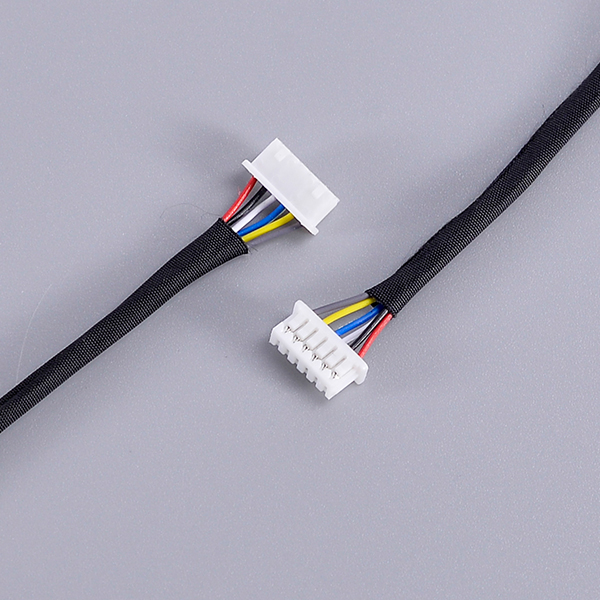

端子線是為了方便導線的連接而應用的，它其實就是一段封在絕緣塑料里面的金屬片，兩端都有孔可以插入，可以任意選擇導線數目及間距，使連線更方便，很大程度上減少了電子產品的體積和生產成本，提高生產效率，普通的規格有0.5mm、0.8mm、1.0mm、1.25mm、1.27mm、1.5mm、2.0mm以及2.54mm等各種間距柔性電纜線。

端子線的加工應用

目前廣泛應用于各種打印機打印頭與主板之間的連接，繪圖儀、掃描儀、復印機、音響、液晶電器、傳真機以及各種影碟機等產品的信號傳輸及板板連接。在現代電器設備中，幾乎無處不在。

端子線壓接外觀注意事項

接合處必須接觸緊密，不可看到線芯及PVC；

線芯和PVC壓接后，二者必須清晰可見；

線芯必須露出0.2mm-1mm（端子規格不同，外露線芯長度也不同）；

線芯和PVC壓接后，接合處必須成一條直線，且兩邊對稱。

幾種端子線壓接不合格分析

1.壓接高度不合格

壓接高度是指導體壓接區在壓接后的橫截面高度，它是良好壓接最重要的特征。連接器制造商提供了為端子設計的每種線纜尺寸的壓接高度。

2.剝線長度過長或過短

如果剝線長度過短，或者線纜沒有完全插入導體壓接區，端接可能不能達到規定的拉拔力，因?yàn)榫€纜與端子之間的金屬間接觸減少了。如果剝線長度過長，會導致線芯大量的暴露在外面，會影響使用。

3.絕緣壓接區不合格

由于絕緣類型和厚度的多樣性，連接器制造商一般不會提供絕緣層的壓接高度。絕緣壓接為導體壓接區提供應力釋放，這樣在線纜彎曲時不會使線芯折斷。過小的絕緣壓接區會使絕緣壓接區中的金屬應力過大，削弱其應力釋放功能。

4.香蕉端子

最形象的壓接問題之一稱為香蕉壓接。因?yàn)閴航佣俗映氏憬缎螤?。這使得端子很難插入外殼中，可能引起端子碰撞，現在雖然Molex的端子非常好用適合多種電子產品，但是由于現在疫情的原因?qū)е逻@個端子進貨什么困難，價格也是一漲再漲，很多廠家基本除了客人需求外，用的還是國產端子。

5.尾料過長

在壓接過程中，尾料從端子上裁切下來。如果保留的尾料過長就會出現問題。當端子插入外殼中時，過長的金屬尾料會伸出至連接器的后部，在施加較高的電壓時引起連接器的相鄰觸點之間的電弧。如果端子前部的尾料過長，會干涉連接器的接合和引起“端子碰撞”。
