端子壓接作業是線束加工中一個重要的工序，在整個行業內，在這個工序出現加工不良的情況是比較高的。只有提升端子壓接作業的良品率，才能夠大幅提升線束加工的產能，提升線束加工的效率和質量。那么自動端子機故障壓接端子不良的原因有哪些?

下面列出端子壓接作業中主要的不良現象，并分析了不良現象的常見原因：

一、端子扭曲變形不良

表現形式：

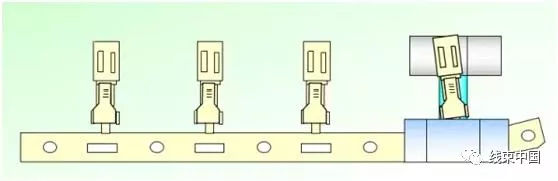

1.端子橫向彎曲變形的現象;

2.端子軸向扭曲變形現象。

不良原因：

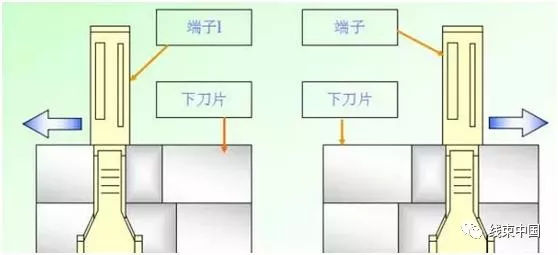

1.端子未處于下刀片的正中央而發生向左/右側傾斜的情況;

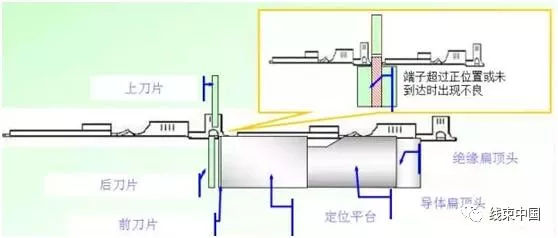

2.模具的端子移送器輸送端子到打端位置時，移送器的彈簧張力太弱或太強情況下不能把端子傳送到扁頂頭l的正位置，發生未到達或超過的情況;

3.打端時刀片(Crimper/Anvil)磨損的情況會出現不良;

4.端子彎曲的不良是由于壓接器和下刀片的中心錯位導致.除此以外還會導致刀片磨損，使壓著痕過深;

5.因位置調節絲的磨損導致端子送不到位引起的不良。

二、線材線束未組裝到位不良

表現形式：

1.深打：壓芯區域壓到線皮;

2.深打：芯線長度過長導致端子變形;

3.淺打：外皮或芯線沒有壓到指定的區域;

不良原因：

1.芯線剝皮長度過長或過短;

2.壓接是線材位置放置有誤。

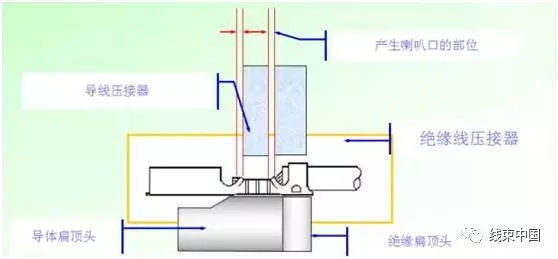

三、喇叭口不良

表現形式：

不良原因：

1.端子和壓接器的位置錯誤喇叭口未形成或形成太大;

2.扁頂頭 部比 STRIP Guide Plate 更向后，進端子偏移傳送時不良現象發生;

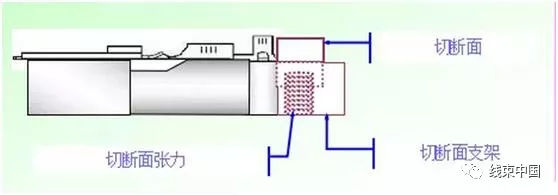

四、切斷口不良

表現形式：

不良原因：

1.端子的切斷部沒有處在正位置，更突出或更向里的情況下出現的不良現象.切斷口不良表現在切斷口太長或太短、切斷面斜、劃手，切斷面彎曲。切斷口太長時導致插盒子不到位、掛盒子。太短時導致傷端子;

2.端子切斷時切斷部會出現粗糙的不良現象

原因：

① 切斷面被磨損的情況

② 絕緣扁頂頭末端磨損的情況

③ 切斷面和扁頂頭有縫隙的情況

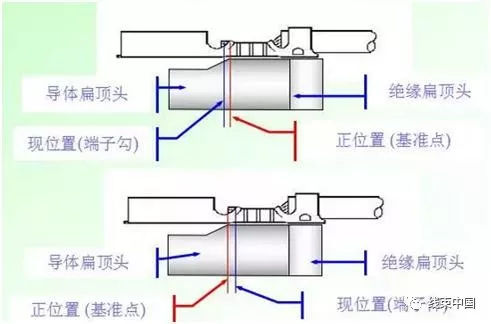

五、端子仰 &端子鉤不良

表現形式：

1.端子勾是指打端時端子前端向上彎曲的現象;

2.端子仰是指打端時端子前端向下彎曲的現象。

不良原因：

1.端子未處于扁頂頭的正位置;

2.扁頂頭和支撐臺沒在正位置;

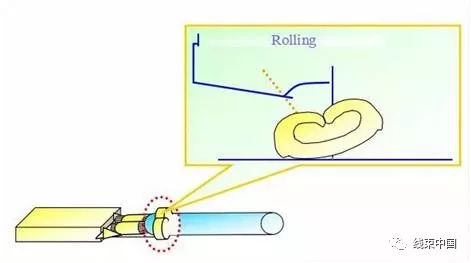

六、芯線松散的不良

表現形式：

所有線芯沒有完全封閉于壓接區;

不良原因：

線纜上剝下絕緣層的處理或集束過程中，芯線松散，可通過制程管控和使用半剝線改善;

七、壓皮區域的不良

表現形式：

1.外刀鎖口刺破絕緣層;

2.外刀鎖口未完全抱住線材;

3.鎖口兩邊不對稱;

不良原因：

1，刀口不匹配;

2，調整壓接高度;

八、傳送距離(Feeding)導致的不良

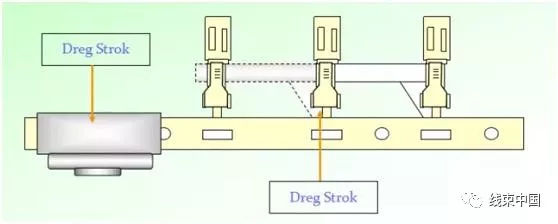

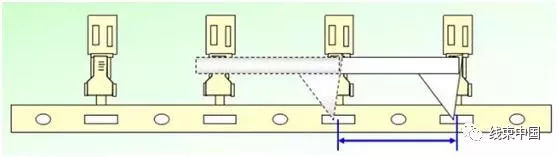

Feeding 距離是指為了打端到下一個端子槽的移動距離，如圖：

表現形式及原因：

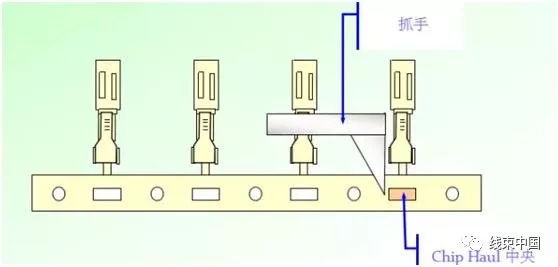

1.抓手不到位導致的傳動不良

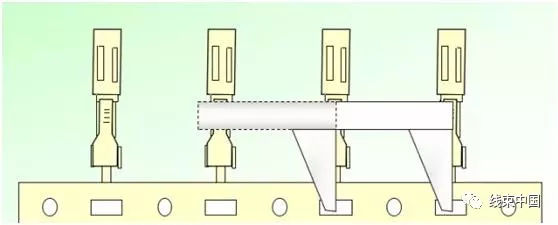

2.抓手被磨損導致的傳動不良;

九、拉拔力NG的不良

表現形式：壓接后，拉拔力測試NG(排除模具因素)

不良處理方式：調整壓接高度

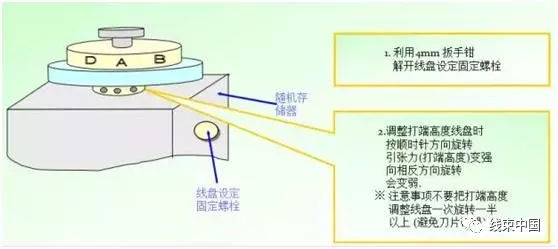

1.一般模具調整壓接高度方法

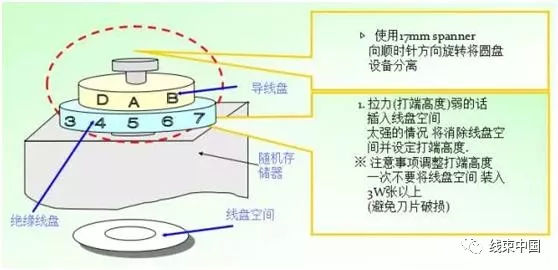

2.Cam 類型模具調整壓接高度方法

本人在鄧州亞泰機械工作多年，在線束設備及線束加工領域有豐富的經驗，如有需求或問題歡迎咨詢電話（同微信）:18352961981

以上就是自動端子機故障壓接端子不良的原因有哪些的一些介紹，并且總結了9種端子壓接不良的原因和改善方法，相信大家對自動端子機出現壓接不良的原因也有了一定的了解，在平時的生活中一定要做好自動端子機的保養工作，提升壓接端子的效率，節省人工成本。
