1、目的：

為使端子壓接檢驗驗收標準統一，檢驗有據可依，特制定此標準。

2、范圍：

2.1 端子壓接的首件檢驗；

2.2 當端子拉力發生異常調機時；

2.3 樣品端子壓接檢驗或新產品導入時端子壓接檢驗。

3、權責：

3.1 工程部：負責制定端子高寬度要求，制作SOP；

3.2 生產部：負責按照SOP要求調試機器、提供端子壓接樣品；

3.3 品質部：負責首件及出貨的端子切面分析，機器的日常點檢和保養。

4、使用工具：

4.1 顯微鏡：電腦上帶CCD，用于截取端子截面的圖片。

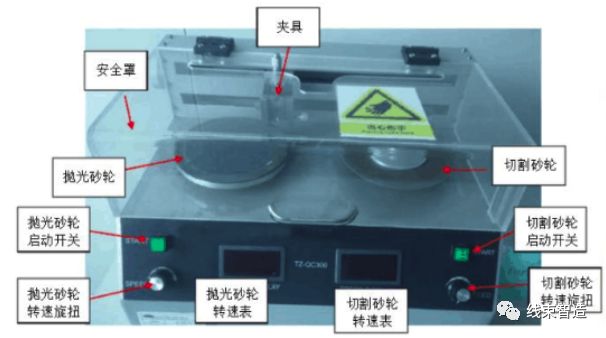

4.2 研磨機：切割端子和研磨端子。

5、安全和注意事項：

5.1 研磨時須蓋上防護罩，機器停止后才能打開安全罩，離開時斷開電源。

5.2 操作時小心避免硝酸飛濺，萬一硝酸飛濺到皮膚上，先用水沖洗，必要的話看醫生。

5.3 操作完后應立即蓋上硝酸瓶蓋。

5.4 機器突然出現不運轉或失靈，操作員不能私自處理，應關掉電源，通知維修人員來處理。

5.5 使用機器時一定要將機器安全罩放到位后才操作。

6、作業程序：

6.1 生產首件時，壓接技術員按照SOP要求調好壓端機和端子高寬度，自檢合格后，提供3pcs樣品交給IPQC進行首件確認，再由IPQC遞交實驗員進行端子切面分析。

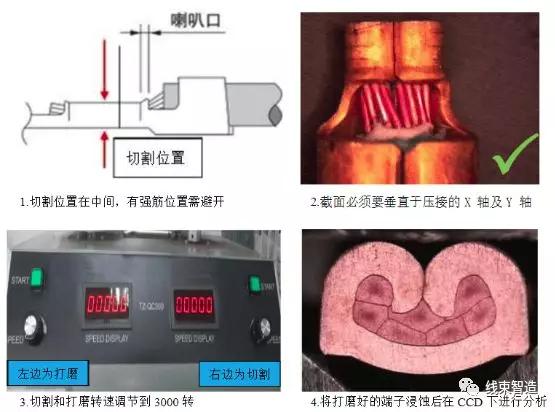

6.2 實驗員對端子進行切面分析，步驟如下圖，并依據品質標準對試驗結果進行判定。

7、判定標準：

7.1 端子與電線導體壓接處和壓接接點處橫斷面應符合下列要求：

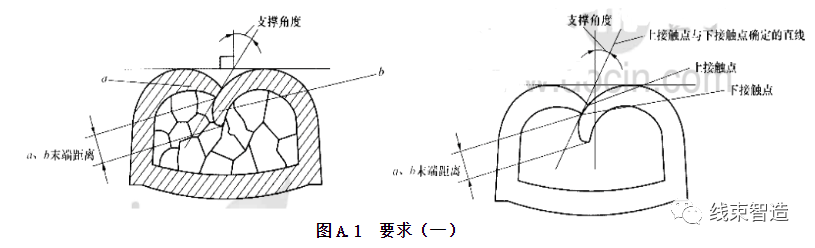

7.1.1 如圖A1所示，導體中所有單線的斷面應呈不規則多邊形，導體與端子相接部位應包住全部導體。端子壓接的卷曲部分a、b連接，支撐角度最大應不超過35°，且a、b末端距離不大于端子材料厚度S的1.25倍，材料厚度S取端子圖紙規定值或符合圖紙要求的標準樣件測量值。

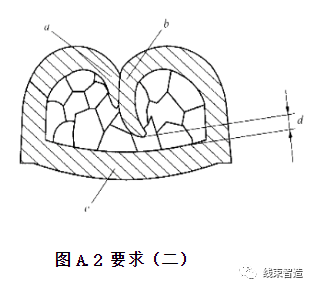

7.1.2 如圖A2所示，端子壓接的卷曲部分a、b?不能碰到端子內壁，距離底部c的距離d應大于0。

7.1.3 如圖A3所示，橫斷面底部兩側的毛刺高e應不超過端子壓接后的厚度S，毛刺寬度f應不超過端子材料厚度S的0.5倍，S數值的確定同A.1.1。

7.1.4 如圖A.3所示，橫斷面上端子壓接部位不應出現裂紋h對于導體壓接部位內部滾花或網紋的端子，在橫斷面圖片上所顯示的痕跡不應判定為壓接出現的裂紋。?

7.1.5 如圖A.4所示，端子壓接后底板厚度g不應小于端子材料厚度S的0.5倍，S數值的確定同A.1。

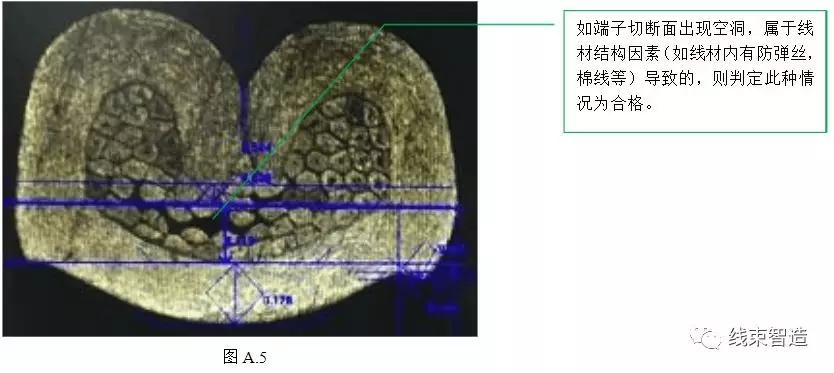

7.1.6 如圖A.5對于特殊結構線材端子切片的判定說明：

8、測試結果：

8.1 合格品處理

8.1.1 實驗員將合格品分析結果進行建檔保存（保存時間為5年），并告知IPQC檢驗結果，由IPQC在《首件檢驗報告》注明，通知生產線進行生產。

8.2 不合格品處理

8.2.1 當分析確認為不合格品，立即通知IPQC，要求生產部重新調機改善，知道合格，才可簽發首件進行生產。

9、參考標準：

《QC/T 29106-2014汽車電線束技術條件》
