電線外皮的剝線長度受電線種類、壓著方法等的影響。

請根據加工狀態設定最佳長度。

請根據所使用的端子設定正確的長度后，用剝線鉗等剝?nèi)ネ馄?，注意不要損傷芯線。

注意：

（1）請確保沒有芯線斷線、剝線長度不齊或外皮未完全切斷等現象。

（2）請勿使芯線散開。

（3）請勿過度捻搓芯線。

壓著高度

壓著高度是壓著加工方面重要的管理項目。進行管理范圍外壓著高度的壓著作業，可能會導致導通不良等，因此在壓著作業開始、壓著過程中及壓著結束時，請務必測量壓著高度。

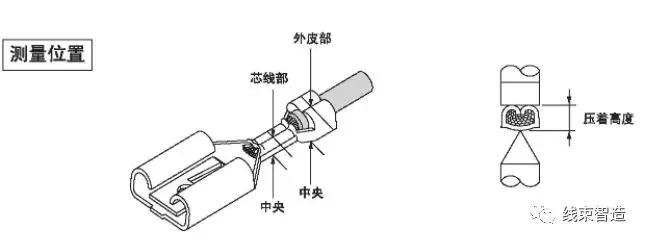

1）測量方法

測量壓著高度時，應使用測量壓著高度專用的千分尺，測量壓著后端子芯線部（線筒部）以及外皮部（絕緣筒部）的中央。

2）芯線部壓著高度

壓著時，請確保芯線部的壓著高度在本公司指定的壓著高度管理范圍內。

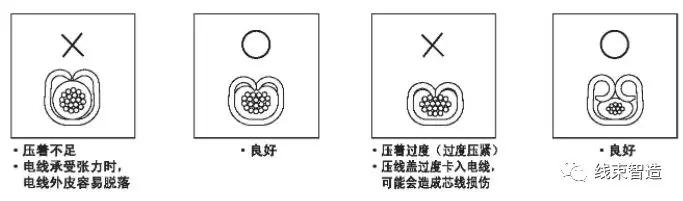

3）外皮部壓著高度

外皮部的壓著高度請根據電線的精整外徑及種類進行調整，在電線外皮既不會輕易脫離端子，也不會形成過度壓著的范圍進行壓著作業。

確認：請僅切斷外皮部的壓線蓋，去掉電線外皮，并確認芯線沒有損傷。

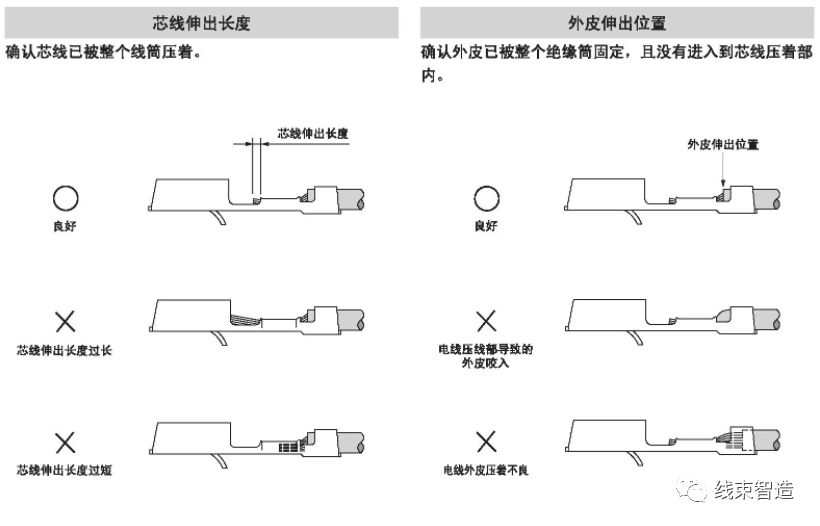

壓著外觀

為了確認壓著作業正確無誤，請通過端子壓著外觀影像檢測儀進行外觀檢查。

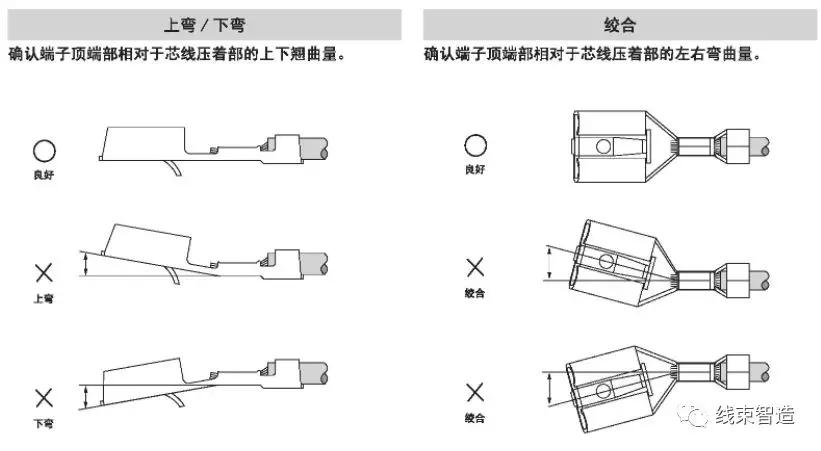

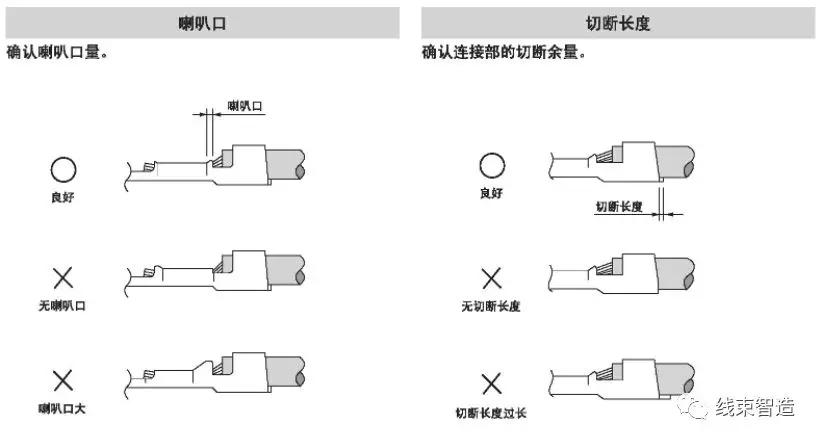

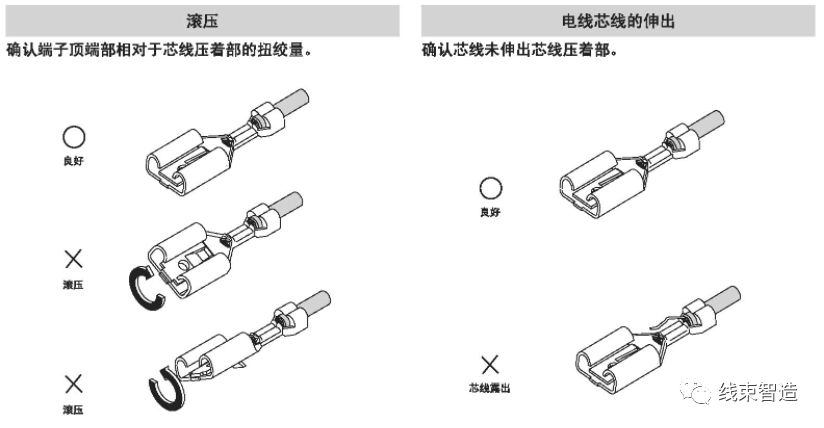

檢查項目因各端子而異，以下為檢查示例。詳情請確認各端子/連接器的使用說明書。

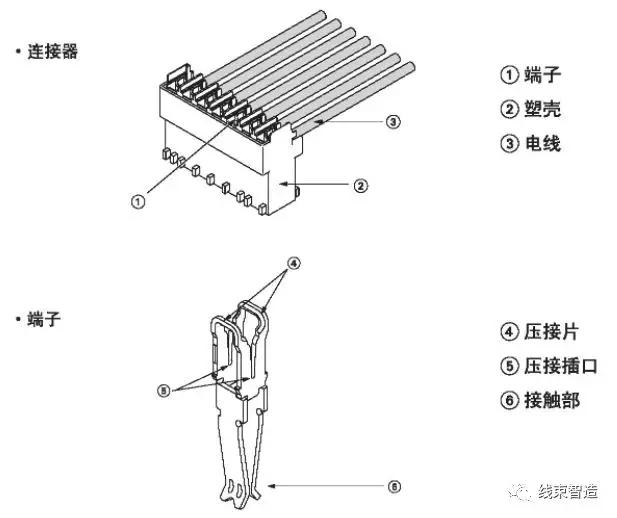

壓接加工的注意事項

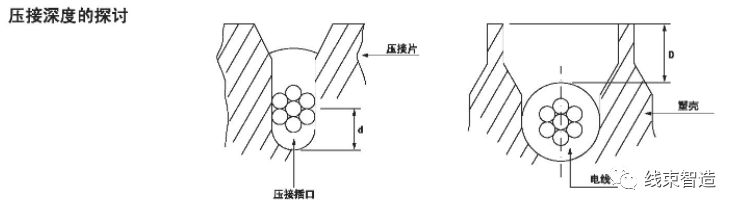

壓接深度的測量

在測量壓接深度時，請在下圖X-X（用壓接沖頭按壓2個壓接片中間后變平的部分）位置上進行壓接加工之后，立即進行測量。

注意：如果間隔一段時間后進行測量，電線外皮則會恢復原狀，無法正確測量壓接深度。

電線保持力

不同的壓接連接器與電線的組合，規定有不同的電線保持力。有關標準值，請確定壓接連接器的使用說明書。

按下圖箭頭方向逐漸拉拽壓接在連接器上的電線，用智能拉力測試機等測量電線脫離端子時的力（該力即為電線保持力）。請確認電線保持力滿足各連接器的標準值。

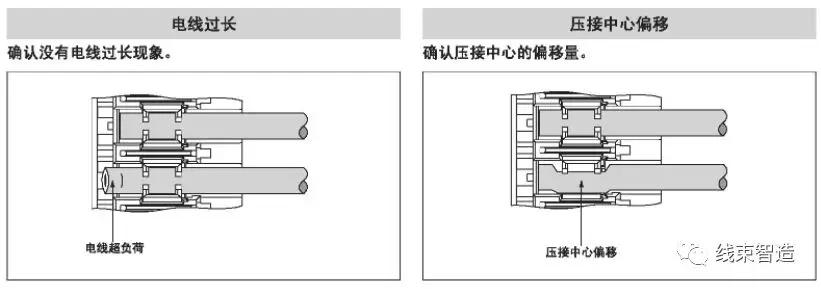

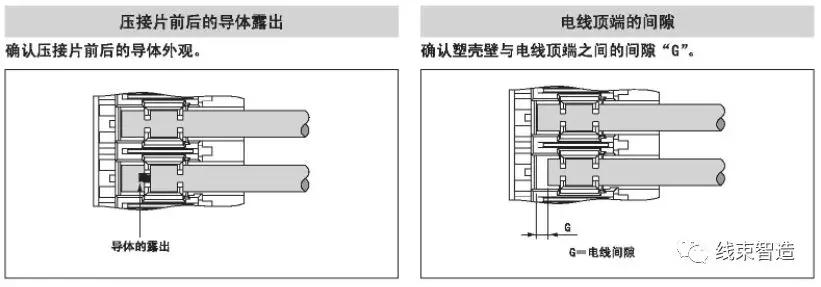

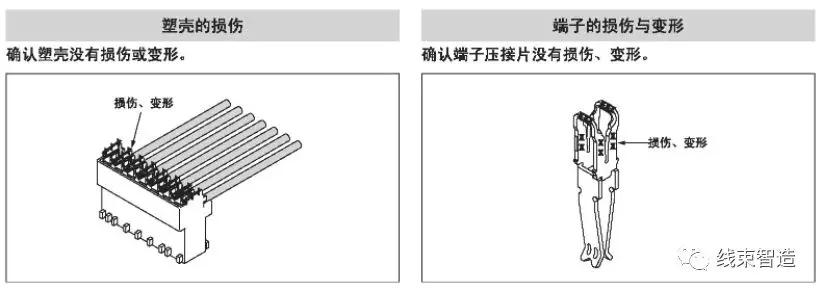

壓接外觀
