根據目前對環境的考慮以及對混合動力汽車舒適性的追求的趨勢，混合動力汽車得到了廣泛的應用。同時，提高車輛的功能需要增加電氣部件的數量。這類車輛在車輛的每個角落都安裝了吸聲裝置，以保持安靜。這些混合動力汽車和豪華汽車越來越多地采用高性能的吸聲材料。另一方面，隨著汽車內電器元件的增加，汽車工廠需要管理的零件數量也在增加。因此，模塊化增強了零件減少的功能集成。我們開發了線束和吸聲體的模塊化技術。該技術實現了工廠管理和工作過程兩個部件的減少，并已在主要汽車制造商中采用。

關鍵詞：低壓線束，吸聲體，無紡布，模塊化，汽車安裝技術

1. 導言

近年來，人們?cè)絹?lái)越要求車輛保持安靜。在這種情況下，高性能吸聲材料的開發和采用得到了積極的開展。此外，隨著車輛功能的提高和安全性的提高，安裝的電氣部件的數量往往逐年增加。線束*1 建立設備之間的連接，安裝在狹窄的空間中，類似于血管在人體中的位置。

圖1顯示了安裝在車輛上的吸聲體和線束。

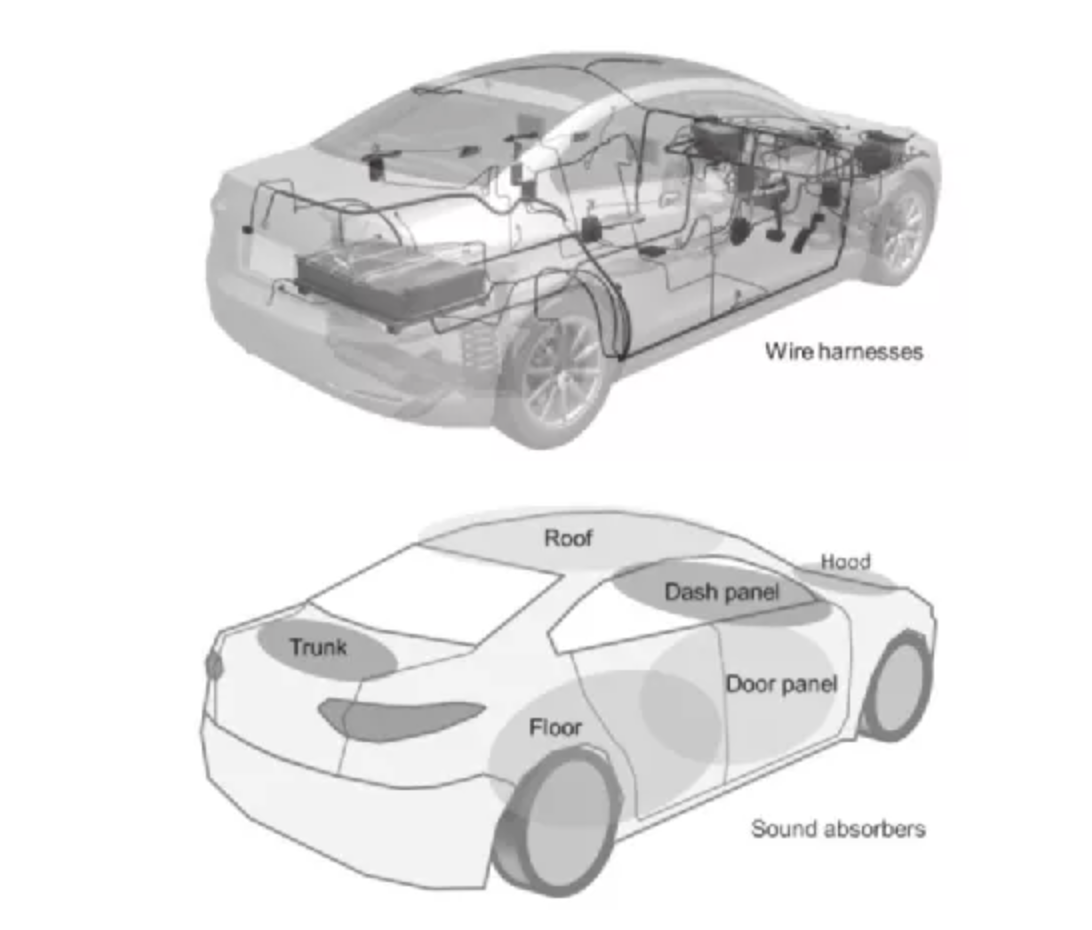

圖1.線束和吸音裝置安裝在一輛車?yán)?/span>

針對這些用戶的需要，車輛裝配廠控制的零件數量繼續增加，從而增加了工作量，并且工作復雜性被視為問題。因此模塊化，用以將零件功能整合起來，減少零件數量，已經推廣了起來。

住友布線系統有限公司。汽車網絡技術有限公司，這兩家公司都是我們公司集團的成員，已經將吸聲體和線束模塊化在一起，并與汽車制造商合作，實現了在車輛上安裝這些模塊化組件的工作。這些模塊化線束引入吸聲功能( 以下簡稱“ 吸聲AssyWH” 或“ 吸聲AssyWHs”，這取決于該術語的單一性或多元性)，可以實現減少車輛裝配工廠控制的零件數量和工作過程的數量。圖1顯示了一個被采用的產品。

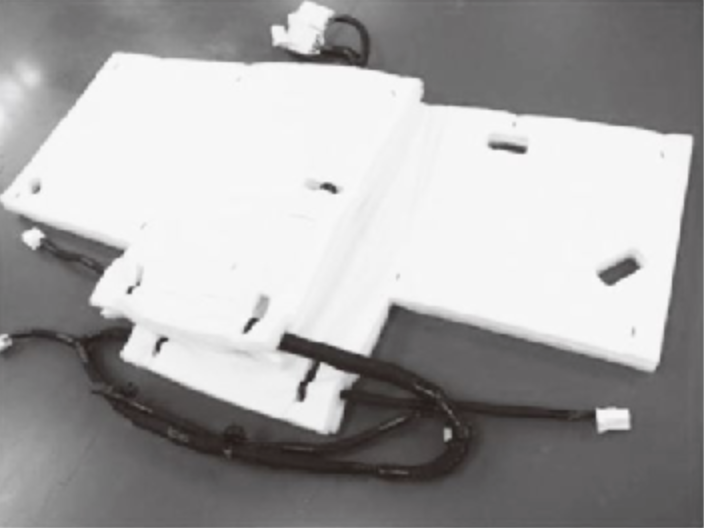

照片1 :吸聲AssyWH

2. 模塊化規范

用于防止異常聲音的保護元件安裝在安裝在車輛上的線束中。

用于防止在干擾振動引起的周圍部分時產生異常聲音。同時，吸聲體也安裝在車輛的各個地方，以便在位置關系上位于線束附近。我們關注了無紡布的緩沖性能（異常隔音功能），并設計了一種結構，線束被保持在兩個無紡布之間。

下面介紹了吸聲性能和模塊化結構，它們是吸聲ASYWHs的基本技術。

3. 吸聲AssyWHs的吸聲性能

為了吸收車輛中的各種噪聲，必須在寬頻帶上提供較高的吸聲性能。吸聲性能如圖2所示，這被設定為目標。

圖2 目標吸聲性能

一種著名的方法是改變吸聲體的厚度，以提高吸聲體的吸聲性能。吸聲體厚度與吸聲性能的關系如方程(A)所示。

當聲波被堅實的墻壁反射時，一個駐波*2 形成。在遠離固體壁面λ/4（λ=聲波長度）的位置，聲波能量顯示最大值。因此，通過將方程(A)中所示厚度為λ/4的位置放置吸聲體，進行有效的吸聲(1).

λ/4=C/(4f).................................................... (a)

其中f是聲音的頻率(Hz)，和C是聲波在空氣中的速度，在15?C時為340m/s。

此外，眾所周知，通過將以下兩種類型的項目組合成一個項目，可以提高所有頻帶的吸聲性能：通過增加無紡布的表面密度來控制“表面材料”的氣流量；通過降低無紡布布的表面密度來控制“基材”的厚度。我們認為，即使在“表面材料”和“基材”結合在一起的吸聲體中，吸聲體的厚度與吸聲性能之間也會有關系。因此，我們通過制造具有不同厚度的吸聲體來進行調整，如圖3所示3.

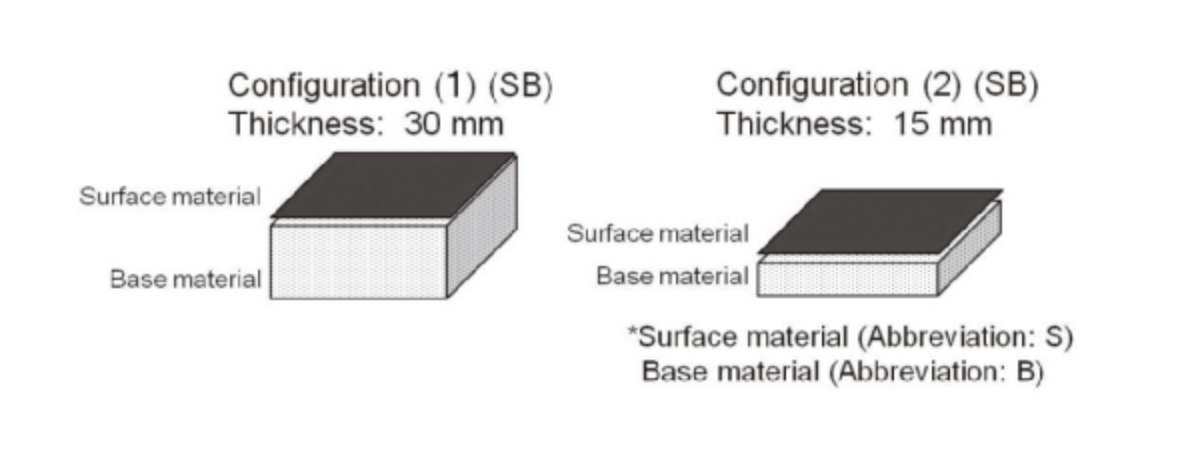

圖3 厚度調整吸聲體樣品的可視化圖表

測量了調整厚度的吸聲體的吸聲性能，并與目標吸聲性能進行了比較。結果如圖4所示

圖4 不同厚度吸聲體的吸聲性能比較

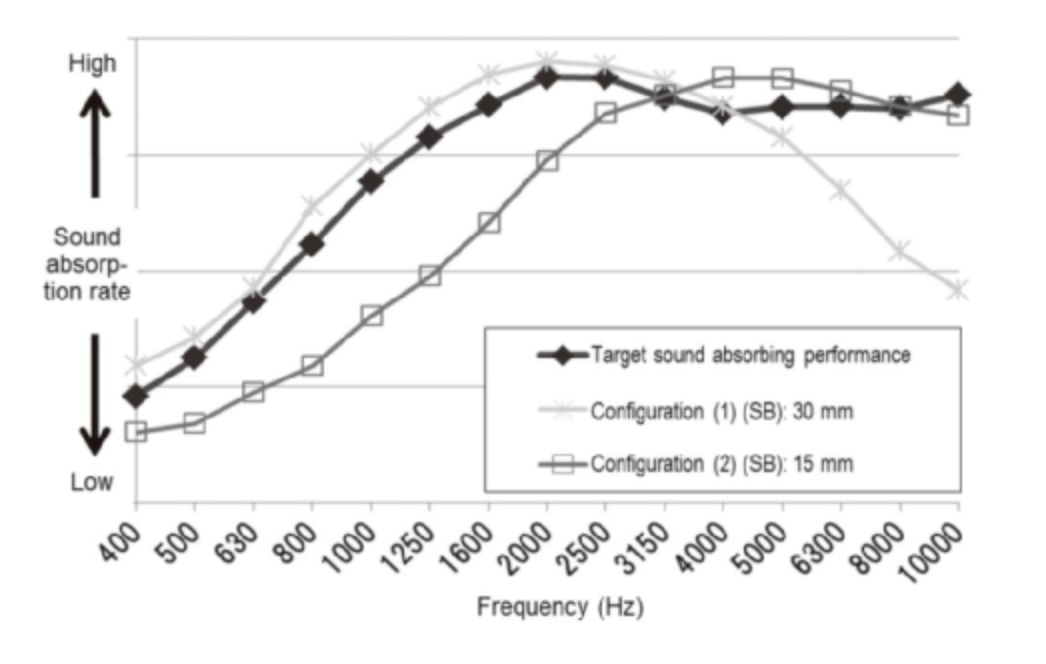

配置（1）的吸聲體表現出以下趨勢：低頻波段的吸聲性能高；高頻波段的吸聲性能低。配置（2）的吸聲體表現如下趨勢：高頻波段吸聲性能高，低頻波段吸聲性能低。結果表明，吸聲性能隨吸聲厚度的變化而變化。然而，吸聲體厚度與吸聲性能的頻率特性之間存在著權衡關系。吸聲性能不如目標吸聲性能。

吸聲體厚度的變化導致“表面材料”與墻壁之間的距離發生變化。吸聲性能隨厚度的變化而變化。在這種情況下，我們注意了固體壁與吸聲體“表面材料”之間的位置關系。如圖5所示的示意圖。如果“表面材料”位于靠近固體壁的位置，則吸收高頻聲波，如果該元件位于遠離固體的位置，則吸收低頻聲波。因此，我們建立了假設，如果一個吸聲體的配置方式具有上述兩個位置關系，那么低頻聲波和高頻聲波都將被吸收。

因此，如圖6所示的配置（3）。一種吸聲體的配置方式為配置兩個吸聲體（2)被放置在彼此的頂部，導致厚度等于配置(1）。

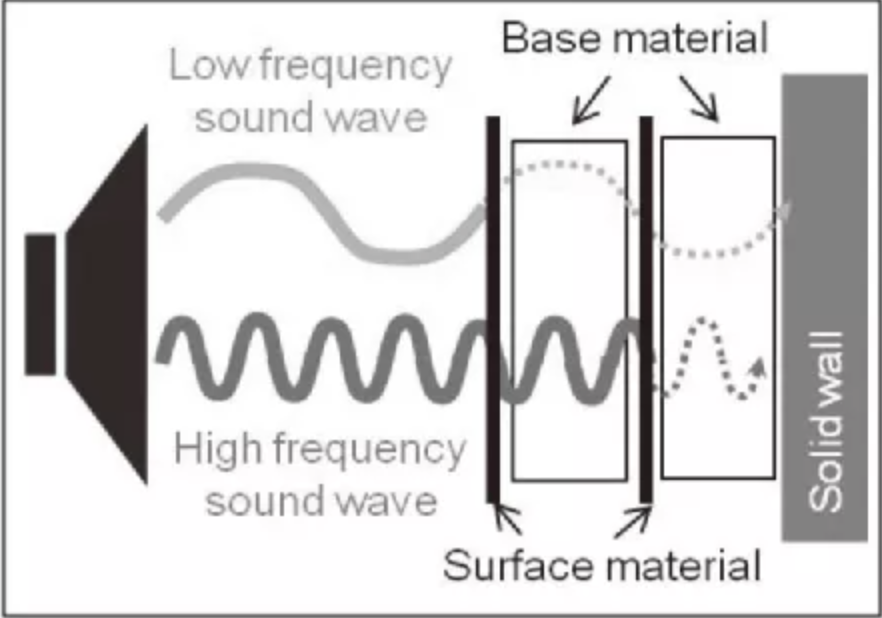

圖5 表面材料有效性示意圖

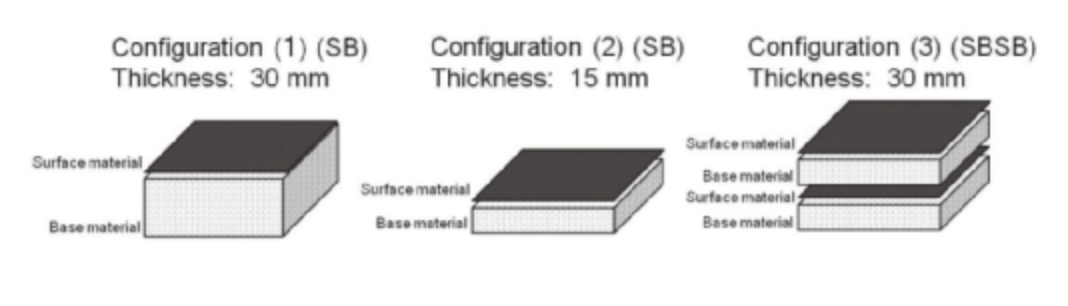

圖6. 吸聲結構特征樣本可視化圖表

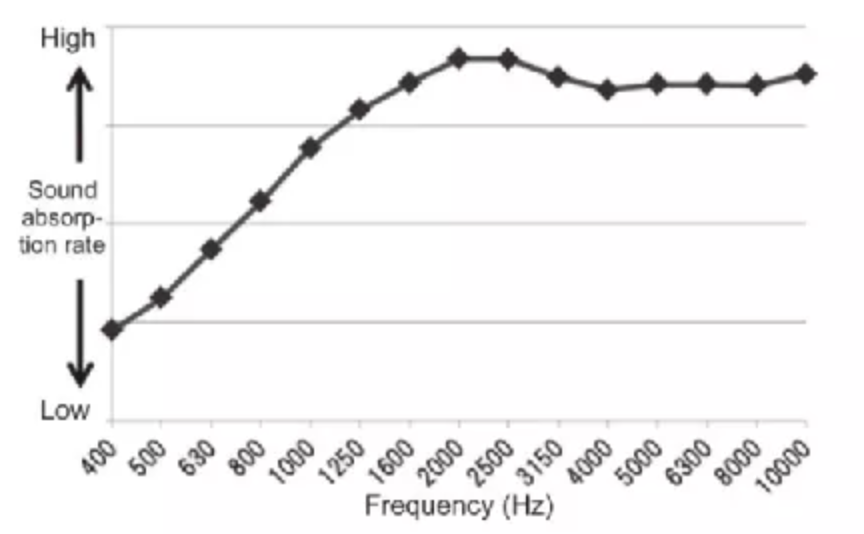

圖7顯示了具有兩層結構的配置（3）的目標吸聲性能和吸聲率。

圖7 配置（3）(SBSB)的吸聲性能

在配置（3）的情況下，可以在寬帶上實現較高的吸聲性能，類似于目標吸聲性能的情況。

此外，為了驗證配置（3）的吸聲機理，我們測量了如圖8所示的吸聲結構的吸聲速率。配置（4）的配置方式是，“表面材料”存在于最外層表面，并且在任何中間位置都不存在“表面材料。.配置（5）的配置方式是，“表面材料”存在于中間位置，并且在任何最外層表面都不存在“表面材料”。

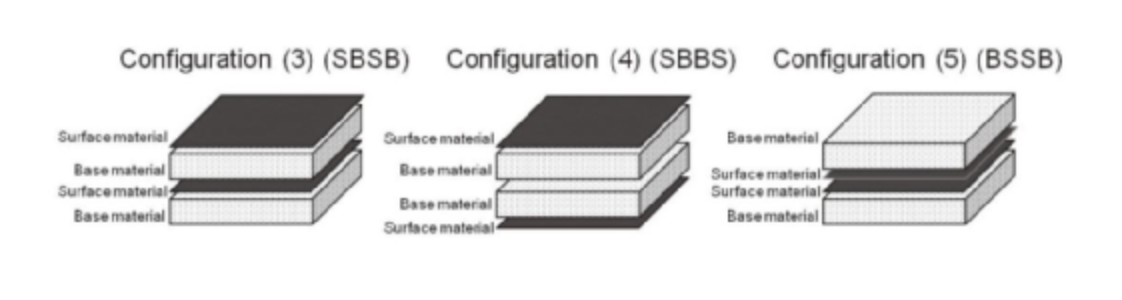

圖8 吸聲體配置可視化圖表

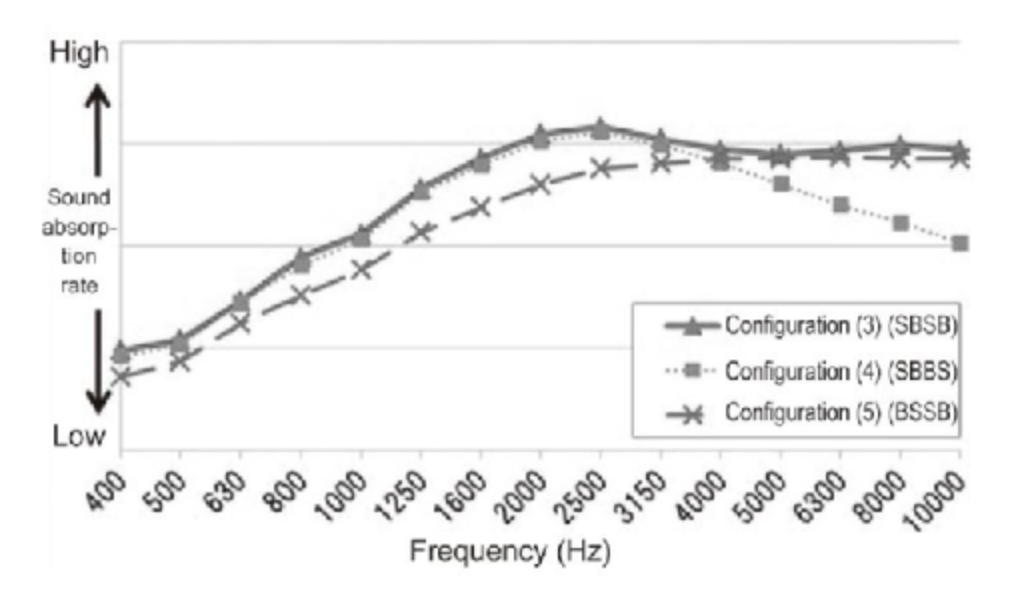

圖9顯示了配置（3)、(4)和(5)的吸聲性能。與配置（3)相比，配置(4)和(5)表現出以下傾向：在配置(4)中，高頻范圍內的吸聲性能變低；在配置(5）中，低頻范圍內的吸聲性能變低。在此基礎上，配置（3）的吸聲機理被認為是：最外層表面的“表面材料”導致厚吸聲器的性能出現；介于“基材”和其他“基材”之間的中間“表面材料”導致薄吸聲器的性能出現；因此，在較寬的頻率范圍內可以表現出較高的吸聲性能。

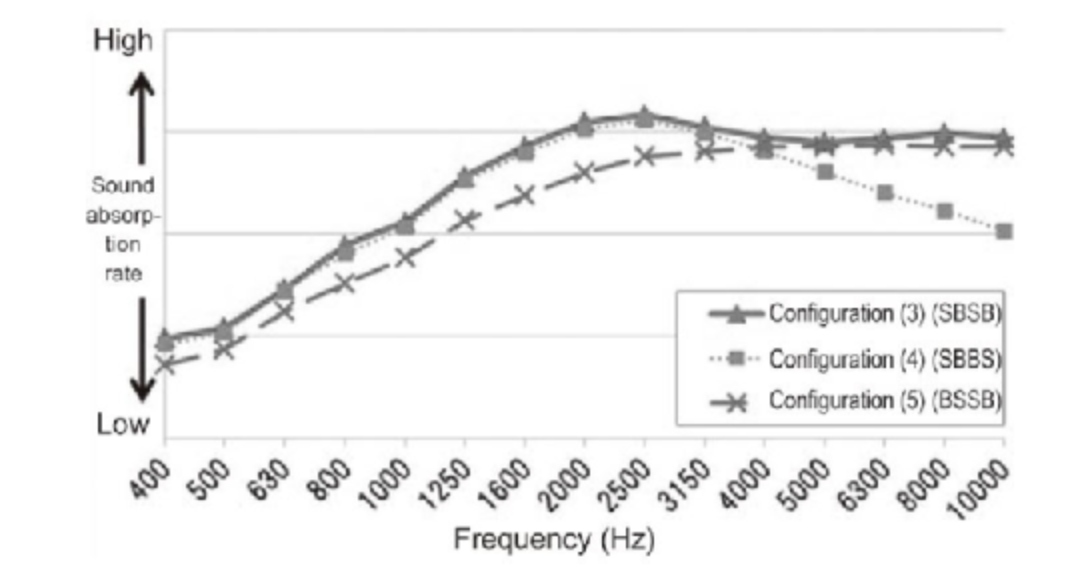

圖9 不同結構吸聲體的吸聲性能比較

在這種技術的情況下，可以通過調整以下項目來控制特定頻帶和寬帶上的吸聲性能：“表面材料”和“基材”的規格；以及吸聲體的配置。因此，有可能設計適合于產生的噪聲的吸聲體。因此，預計車輛內部靜音將進一步改善。

4. 產品規格

4-1線束和吸聲材料模塊化在一起的結構

通常，用于防止安裝在線束中的異常聲音的保護元件有助于保護線束從周圍的部件在周向上，從而使這些保護元件纏繞在線束周圍。

為了使吸聲體對線束提供周保護，類似于防止線束中異常聲音的保護元件的情況，我們?cè)O(shè)計了一種結構，其中線束由圖10中所示的兩個吸聲體保持。我們已經證實，吸聲性能也沒有問題。

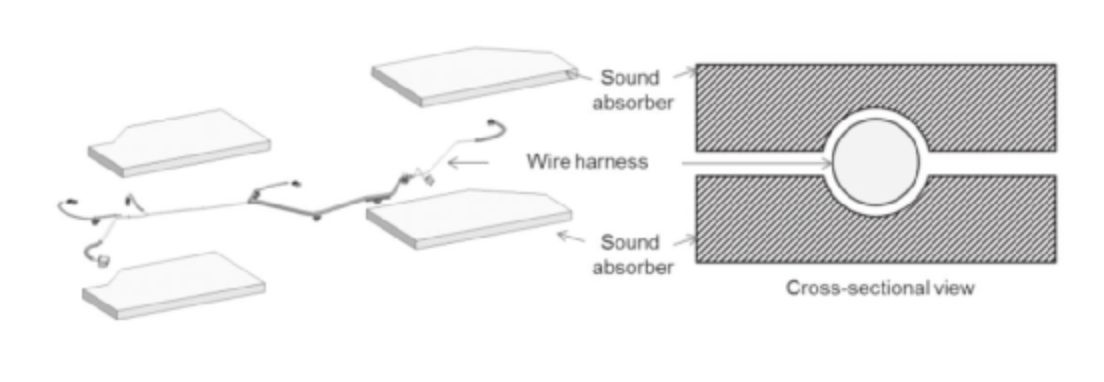

圖10  線束和吸聲材料被模塊化在一起的結構

通過將線束固定在兩個吸聲體之間，就有可能將異常防聲功能和吸聲性能功能集成在一起。此外，兩個吸聲體之間的線束能夠線性地布置。因此，有可能提高線束布線路徑的自由度。

4-2 相互固定吸聲體

采用普通樹脂管腳固定兩個堆積式吸聲體的方法。圖11顯示了一種結構，在這種結構中，吸聲體之間用銷釘固定。

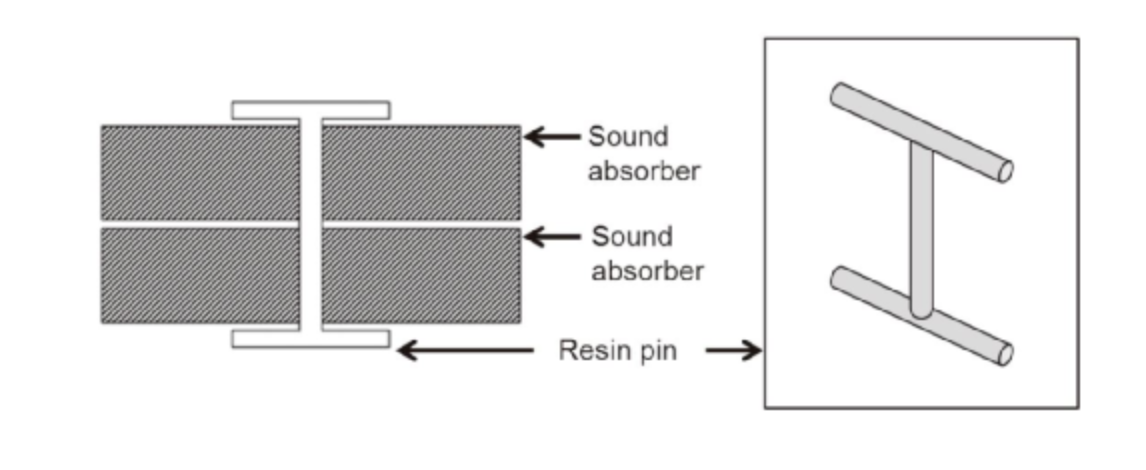

圖11.用樹脂銷固定（橫截面視圖）

通常，沉積是用來固定無紡布到彼此。然而，在沉積過程中，必須施加熱量，使吸聲體熔化，并壓縮沉積的部分。因此，推測吸聲性能會下降。在這方面，使用樹脂銷不需要加熱。此外，可以選擇適當長度的樹脂引腳。因此，通過使用樹脂引腳，可以固定兩個吸聲體而不壓碎它們。此外，樹脂銷的直徑較小。因此，允許吸聲體相互固定的處理區域小于沉積的處理區域。因此，對吸聲性能的負面影響可以最小化。

4-3 將線束和吸聲材料固定在一起

對于將線束和吸聲體固定在一起的方法，我們選擇了夾子，通常用于將線束固定到車輛上。特別是，皮帶夾子（扎帶）的結構方式能夠纏繞在線束上。圖12顯示了使用皮帶夾（扎帶）的固定方法。

吸聲AssyWHS可以安裝在汽車上，與傳統線束的情況類似，原因如下：線束和吸聲體通過皮帶夾子（扎帶）夾緊在一起；固定部件用于固定線束和吸聲體。因此，方便了吸聲體的定位工作，從而提高了安裝精度。

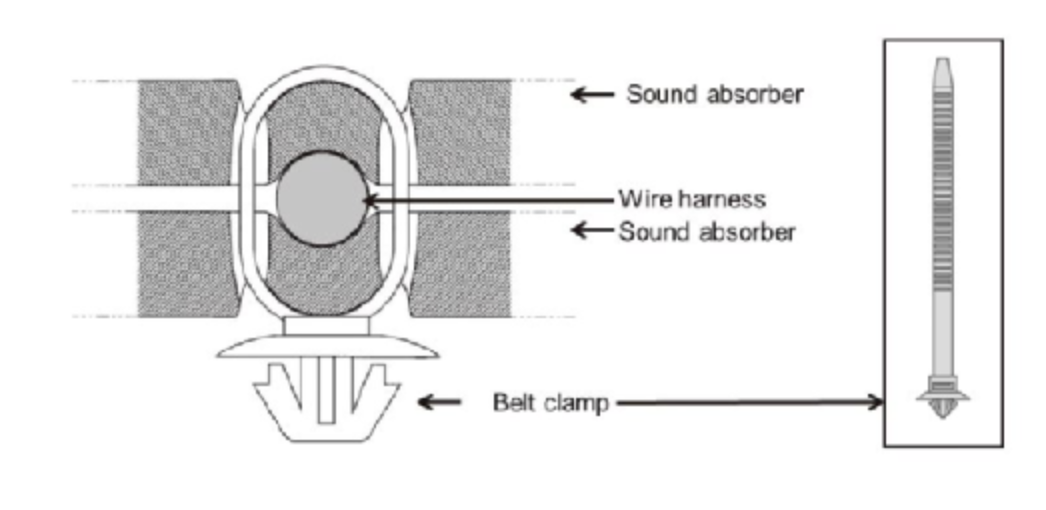

圖12 將線束和吸聲體固定在一起（橫截面視圖）

4-4 在車輛上安裝吸聲AssyWHs

為了在車輛上安裝AssyWHs，除了使用第4-3段中提到的夾子（定位夾）外，還與汽車制造商合作設計了一種結構。這種結構如下：在吸聲體中提供開口；在車輛固定部件中提供的鉤狀凸起被制成插入到這些開口中。圖13顯示了一個結構，其中突出物被插入到聲音吸收器總成WH的孔中。

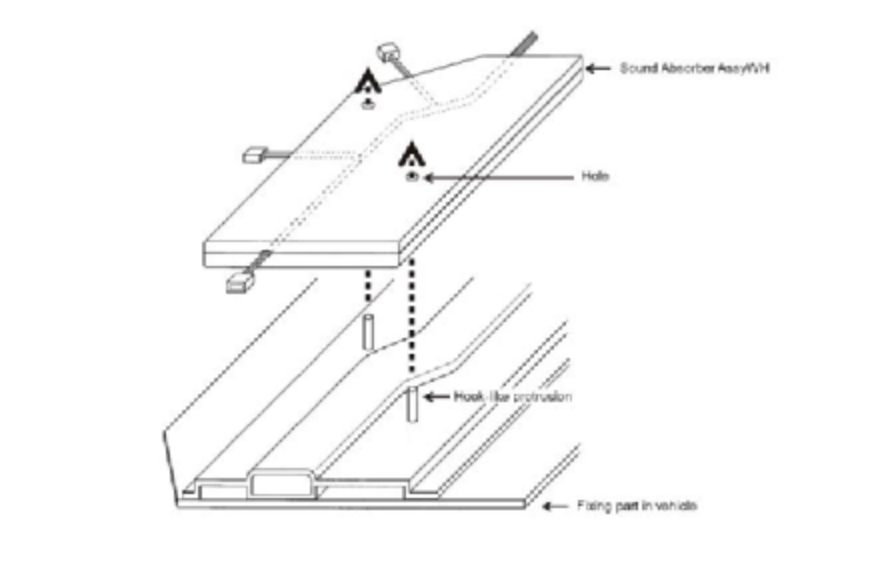

圖13將突出物插入聲音吸收器中的孔中的結構

在車輛中，有無法安裝夾子（定位夾）的位置。然而，由于上述結構，吸聲AssyWHs可以集體安裝。即使在這些位置，在車輛裝配工廠的線束安裝過程中。

過去，專用部件和設備，如沉積裝置、鏟運機*3以及雙面膠帶，需要在車輛裝配廠安裝吸聲器。然而，在上述結構的情況下，可以不使用這種部件或設備，從而有可能減少吸聲體安裝過程的數量。

5. 結論

成功的發展聲音吸收AssyWHs具有以下特點：

(1) )車輛裝配廠管理和工作過程的零件數量減少。

(2) 討論了在特定頻率和寬頻帶上吸聲的需要。

(3) 提高了線束布線路徑的自由度。

(4) 吸聲體安裝精度提高。

以下項目的活動在功能部件集成的基礎上取得了迅速進展：減少部件數量；提高安裝工作能力。為了從現在起對模塊化活動作出貢獻，將推動技術發展，以擴大這些活動的應用。

技術術語

＊ 1線束：將安裝在車輛、復印機、打印機等上的電子部件和電氣設備電氣連接起來，并中繼相互信息和電力的傳輸?shù)囊唤M電線。線束由電線，保護元件，夾子等組成。構成線束的單個電線的作用包括提供電力供應、信號傳輸?shù)取?/span>

＊ 2駐波：在管的一端是封閉的，而另一端是開放的情況下，如果行波是通過從管的開放端發出聲音產生的，則聲音由封閉端反射，從而產生回歸波。此時，兩個波相互干擾，可以觀察到產生一個站立振幅。這種現象被稱為駐波。

＊ 3： 這種設備也被稱為釘設備。這是一種工具，U形訂書機被插入布狀或網狀物品，從而修復這些物品。
