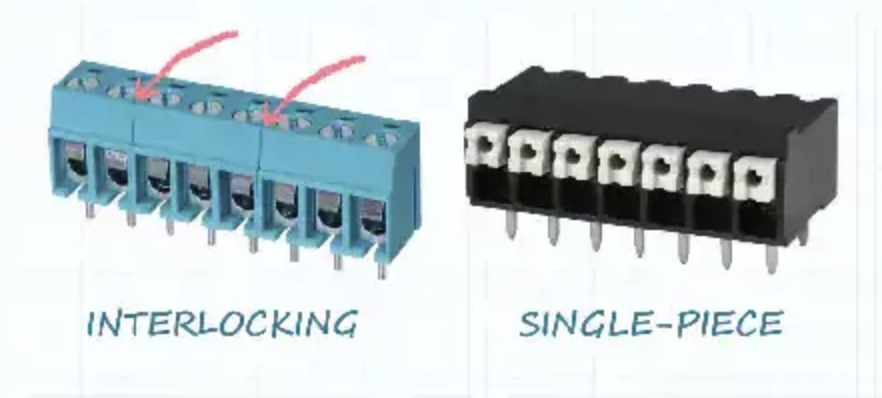

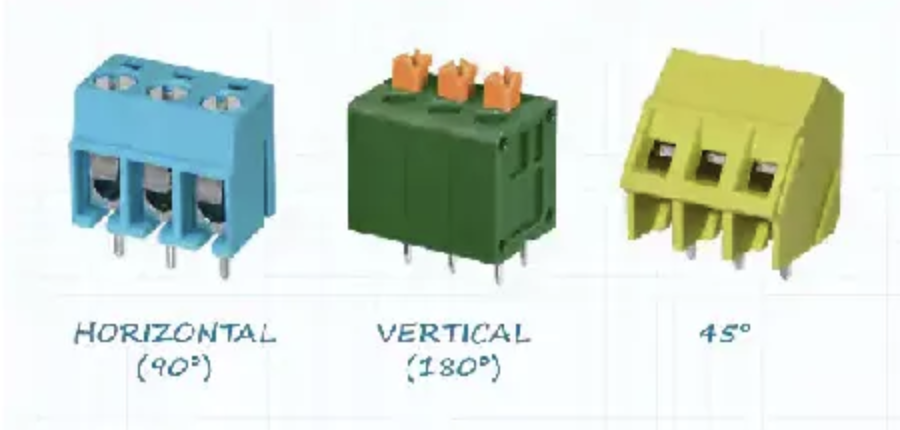

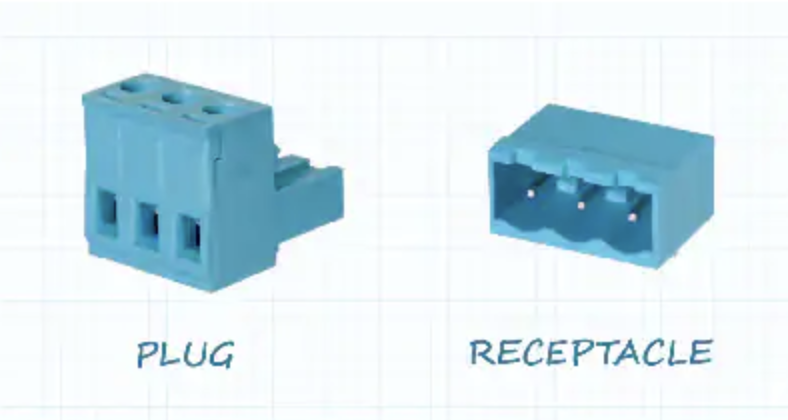

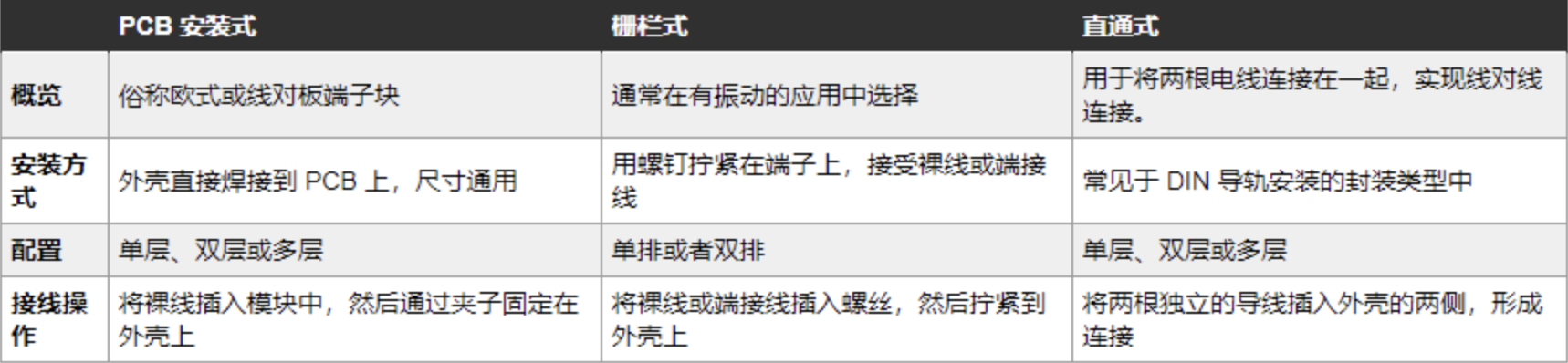

常見配置

重要電氣規格

• 額定電流：一般來說，在端子塊設計中最需要注意的規格就是額定電流。這建立在三個方面的基礎之上：端子的電導率、橫截面積和相應的溫升。在選擇端子塊時，建議的額定電流至少為系統預期最大電流的 150%。如果端子塊的額定電流不正確，工作電流過高時，會造成端子塊過熱和損壞，并導致嚴重的安全問題。

• 額定電壓：端子塊的額定電壓部分受其外殼的間距和介電強度的影響。與額定電流選擇思路相同，端子塊的額定電壓必須大于系統的最高電壓，同時還要考慮到可能會損壞連接的任何電壓浪涌。

• 極數：極數是表示一個端子塊所容納獨立電路數的常用方法。這種規格一般會從單極到 24 極不等。

• 間距：間距定義為相鄰兩極之間的中心距離，它由端子塊的總體額定值決定，涉及因素如爬電距離、電壓/電流和間隙等。一些常見的間距實例包括 2.54 mm、3.81 mm、5.0 mm 等。

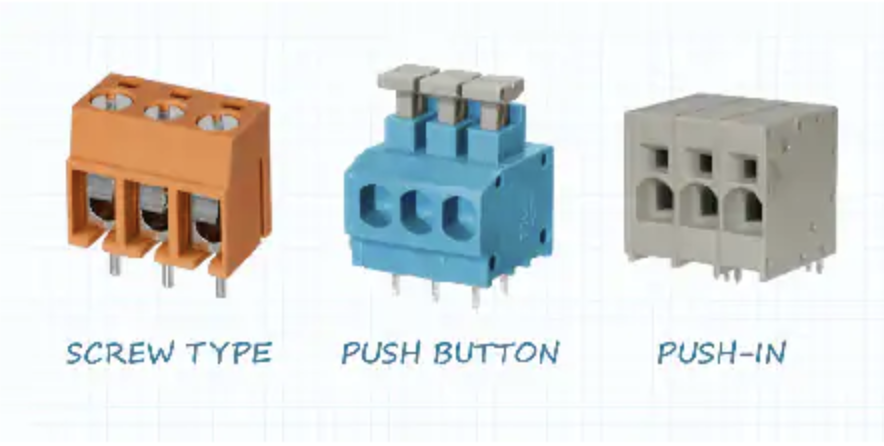

• 電線尺寸/類型：在北美，端子塊可接受的電線采用美國線規 (AWG) 為單位，該規格指定了模塊可接受的電線尺寸或線規，以確保電線物理上能夠裝入外殼。值得慶幸的是，大多數端子塊都具有一定的容差，能夠容納如 18~4 或 24~12 AWG 等一系列導線尺寸。除線規外，還需根據所選模塊類型考慮導線類型。絞線或多芯線是螺紋端子的理想選擇，而單芯線通常與推入式端子塊配對使用。

重要機械規格

安全等級和其他考慮因素

結語
