錫（Sn）鈀（Pd）合金可以很好地降低端子的插入力。

汽車電子控制系統的最新進展導致電子控制單元和電路的數量增加，因此，必要的連接器和端子的數量增加了。同時，多孔連接器要求高插入力，這使得組裝操作困難。因此，對于降低插入力的端子鍍層的需求不斷增長。我們已經開發了一種錫（Sn）合金電鍍技術來代替廣泛使用的錫電鍍。錫合金鍍層可抑制連接器匹配期間的磨料磨損，并成功降低插入力。

關鍵詞：低插入力，低摩擦，端子電阻，電鍍，Sn-Pd

1. 介紹

如今，越來越多的汽車功能受到電子控制，以改善環境性能，安全性和舒適性。這意味著電子控制單元的數量增加，這反過來又增加了連接到這些單元的傳感器和其他設備的數量，從而增加了單個單元中的電路數量以及連接器上的端子數量。對于多孔連接器，在將連接器連接到車輛的過程中，需要更大的力來使連接器配合（連接器配合力），從而降低了可使用性。

通常，當配合力增加時，連接器結構往往被分開成很多子部件，或在連接器中增加推桿（Lever）結構以承受增加的力。然而，為了確保乘客的舒適性和便利性，分配給電子控制單元的安裝空間正在縮小。這使得這些傳統解決方案變得困難，因為它們需要更多的空間。

由于這個原因，對開發新鍍層的需求越來越高，該鍍層降低了連接器的插入力和摩擦系數。從而即使針腳的數量增加，也可以將配合力保持在較低水平。

住友電工通過開發獨創的電鍍技術來降低端子的插入力，從而制造了一種具有更多針腳的連接器。

這個技術補充了連接器的大部分配合力。

2. 接觸磨損機制

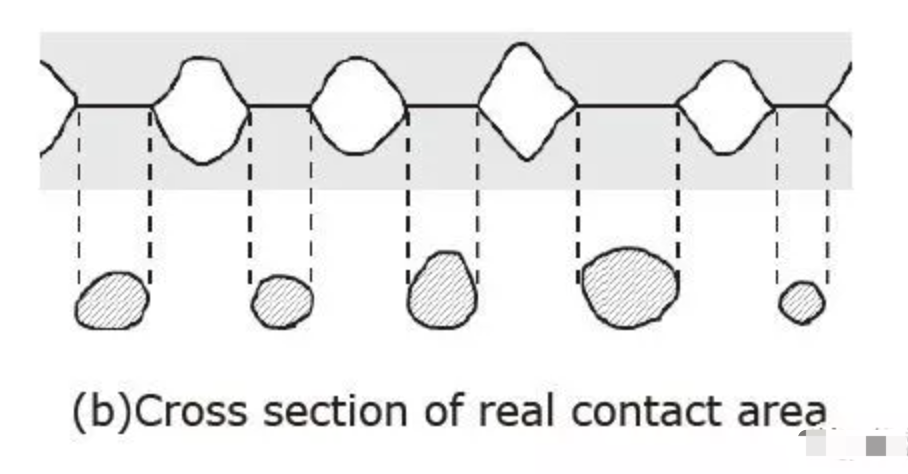

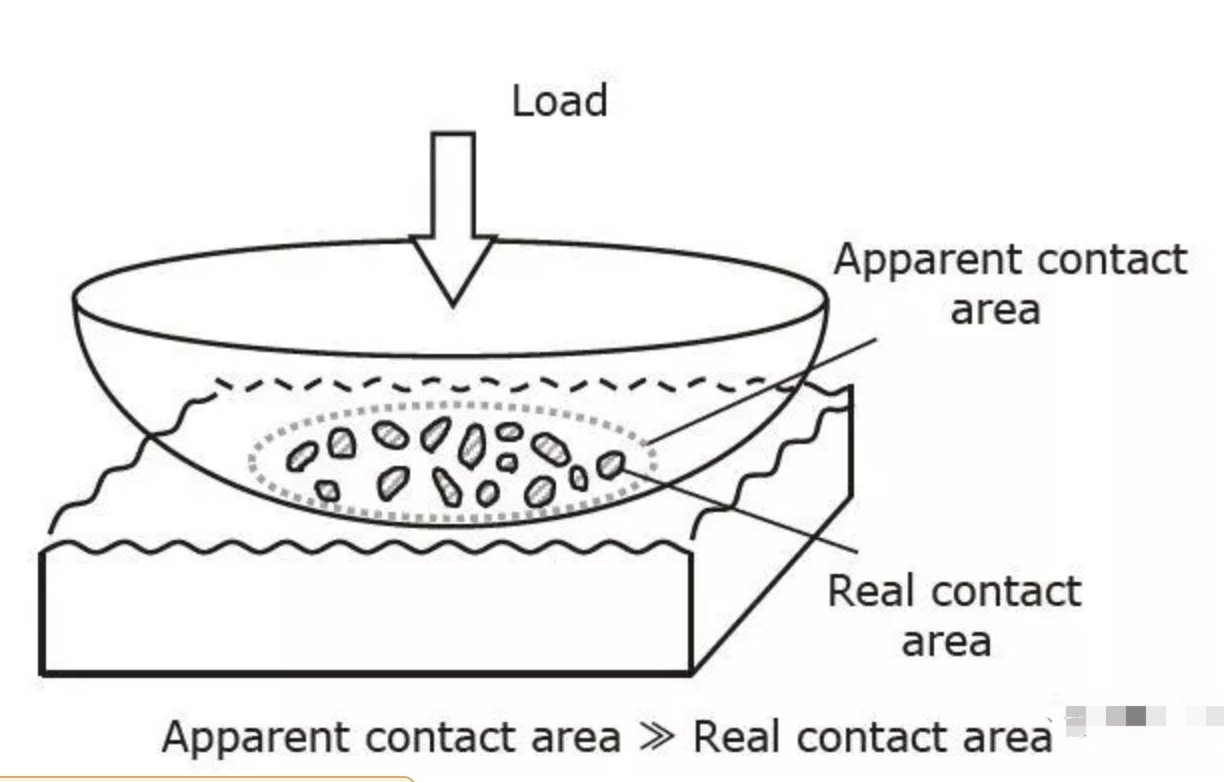

固體之間的接觸，表面總是存在一定的粗糙度，因此實際接觸面積比可見接觸面積小得多，如圖1 （a）所示。真正的接觸區域出現在突起的尖端之間， 如圖1（b）所示。這意味著接觸壓力變得非常高，并且在表面上產生了強大的結合力，從而增加了附著力。當外力施加在兩個表面之一上時，粘附部分被剝離并形成新的粘附部分。重復此操作所需的力是粘合摩擦力。^（1）

傳統上，回流錫（Sn）鍍層已用于端子。這涉及將Sn 鍍到銅合金母材上，并使用回流處理*1 來熔化Sn 并使其重結晶。在相同材料的兩個零件之間發生磨損時，高親和力意味著發生牢固的粘附力，并且摩擦力增大。

圖1.實體表面之間的接觸示意圖

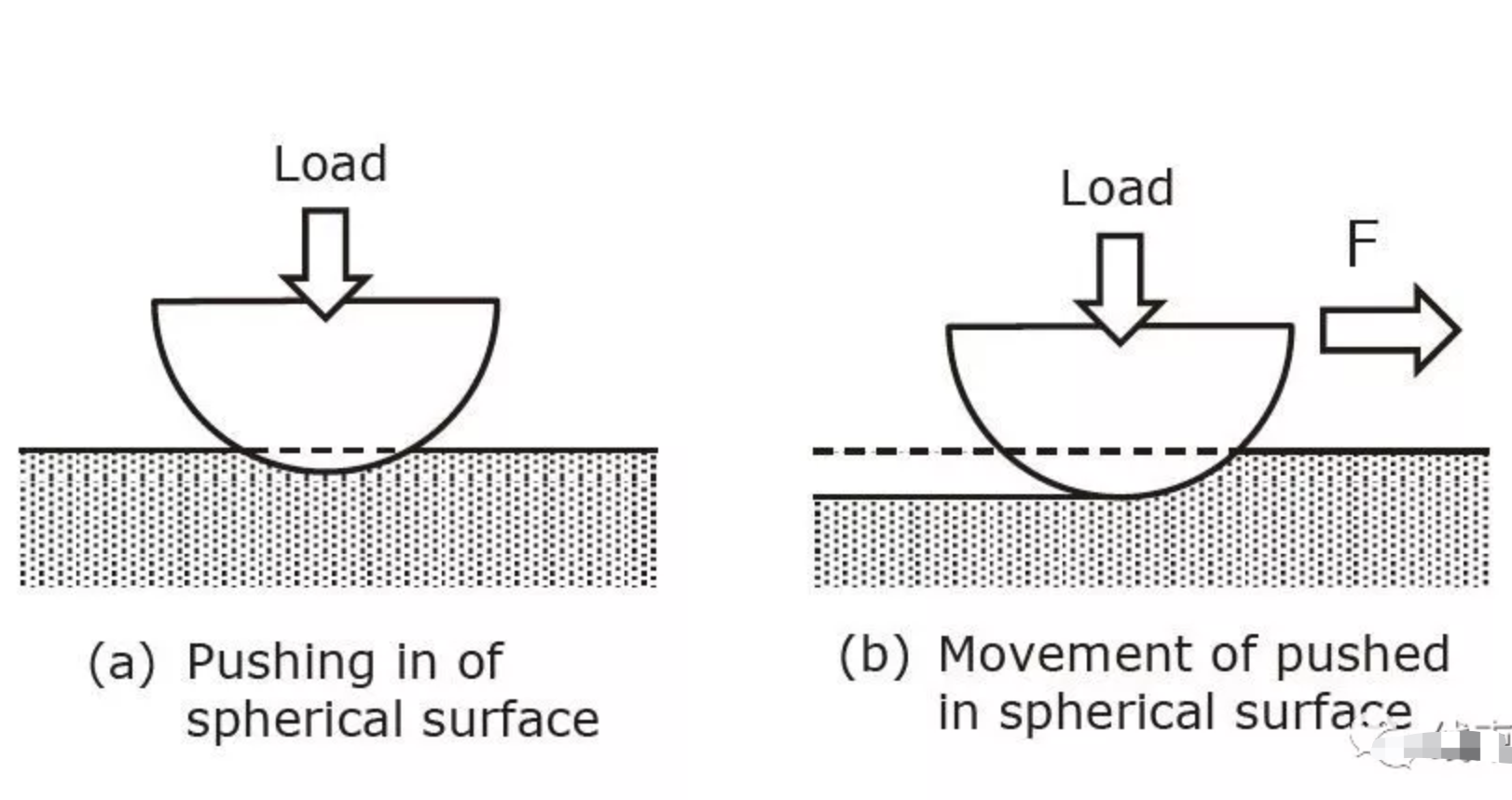

另外，由于兩個表面的輪廓不同或其他原因，一個表面被推入另一個表面。如圖2 所示，當一個表面為球形而另一個表面為平面，并且兩個表面彼此相對滑動時，球形表面將推入平面。隨著被推入的球形表面的移動，平坦表面與前面一起沿移動方向被挖出。挖掘所需的力是犁摩擦力。

當插入端子時，上述的粘著摩擦和犁式摩擦也會影響兩個鍍錫表面之間的磨損。為減少插入力而開發的一種先前方法是鍍上薄的Sn 層，例如表1 所示的3 層鍍層。通過減小Sn 層的厚度，表觀硬度增加，犁摩擦和表面變形減少。但是，降低摩擦系數的效果僅限于20％左右。

圖2.犁摩擦力

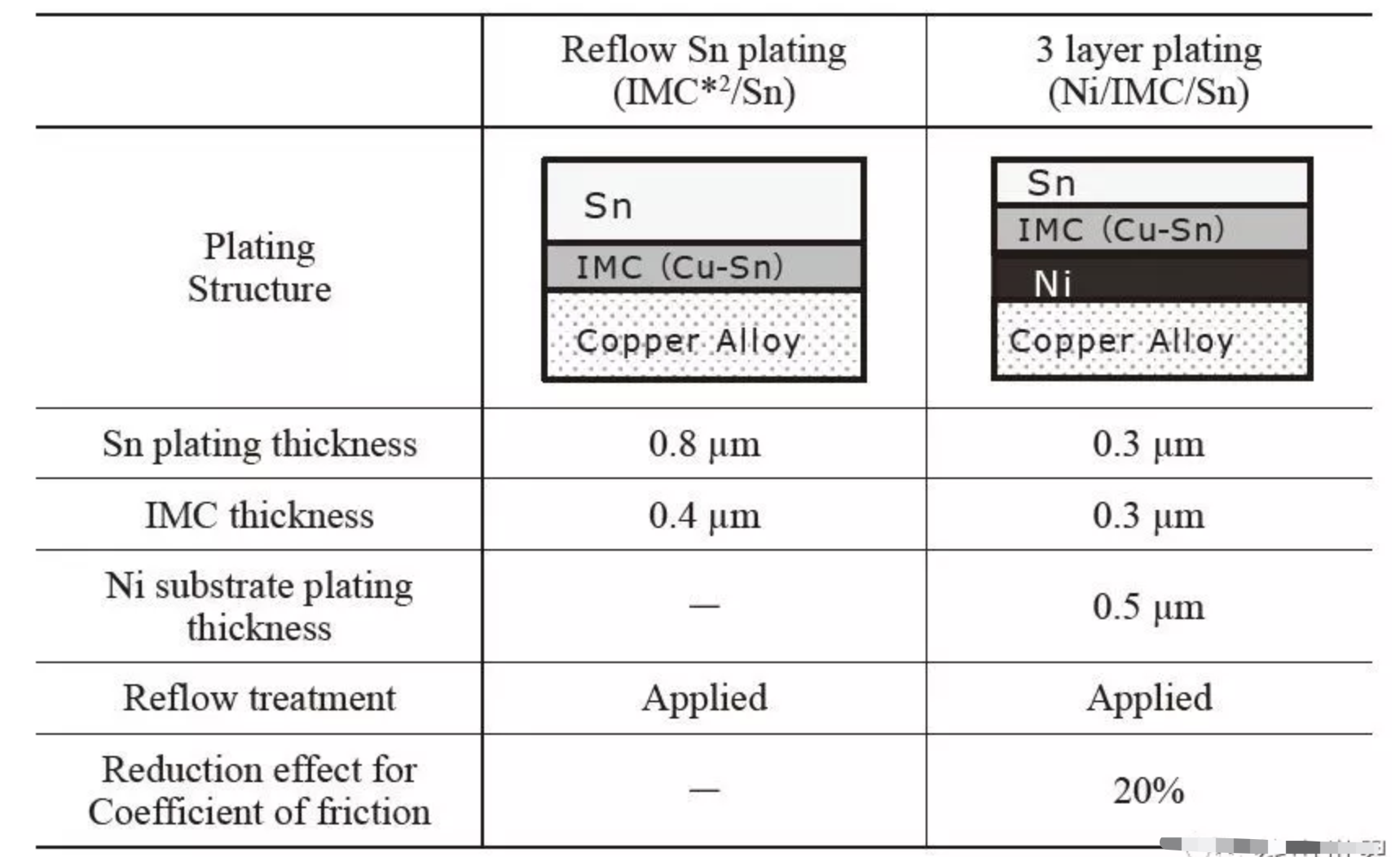

表1.鍍錫的類型（代表性示例）

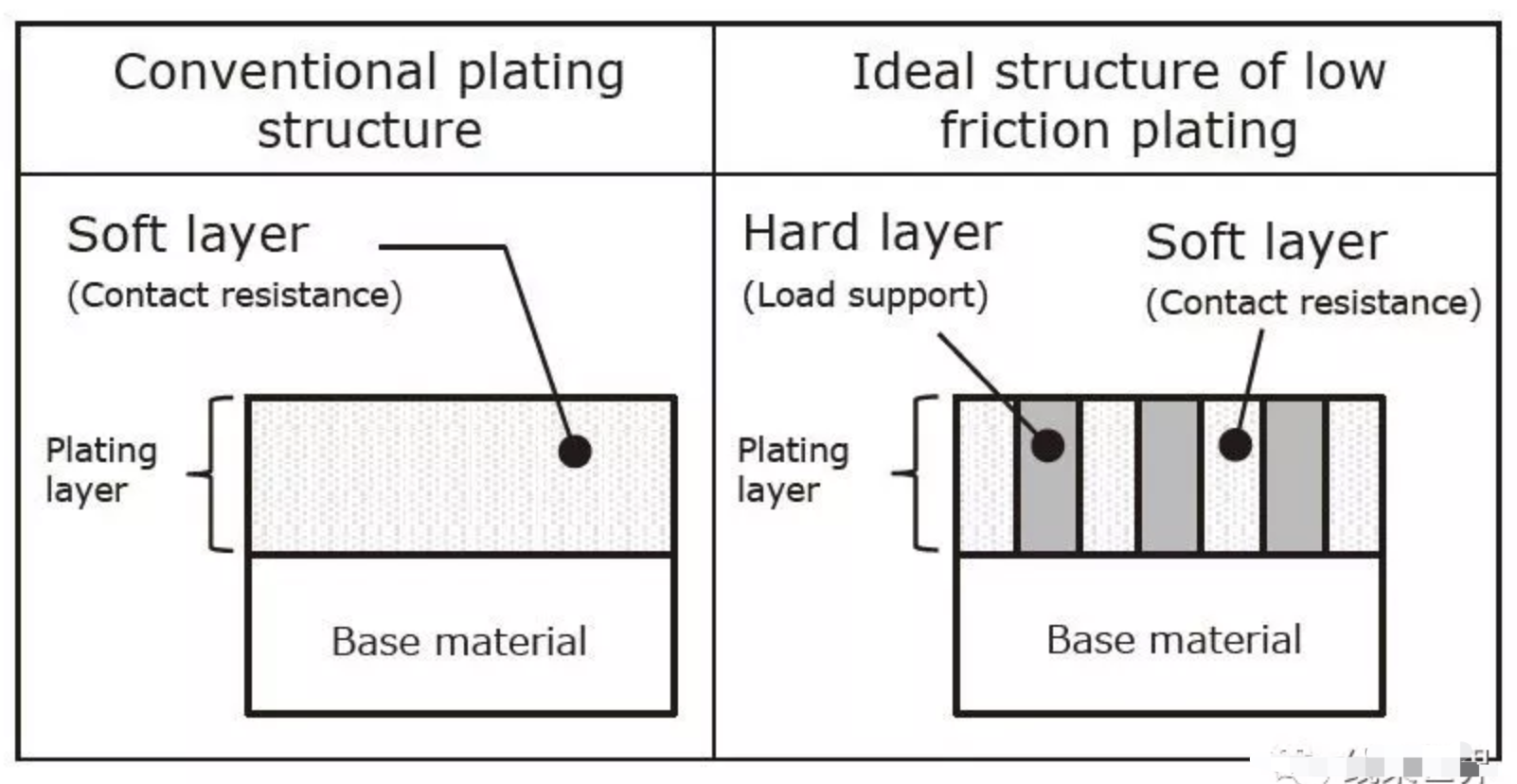

為了進一步減小摩擦，我們考慮使用如圖3 所示的具有交替的軟層和硬層的電鍍結構來實現功能分離的電鍍。該結構確保了與軟層（Sn）的接觸電阻，并且在端子插入硬層期間支撐了負載，以抑制犁摩擦力和粘附摩擦力。

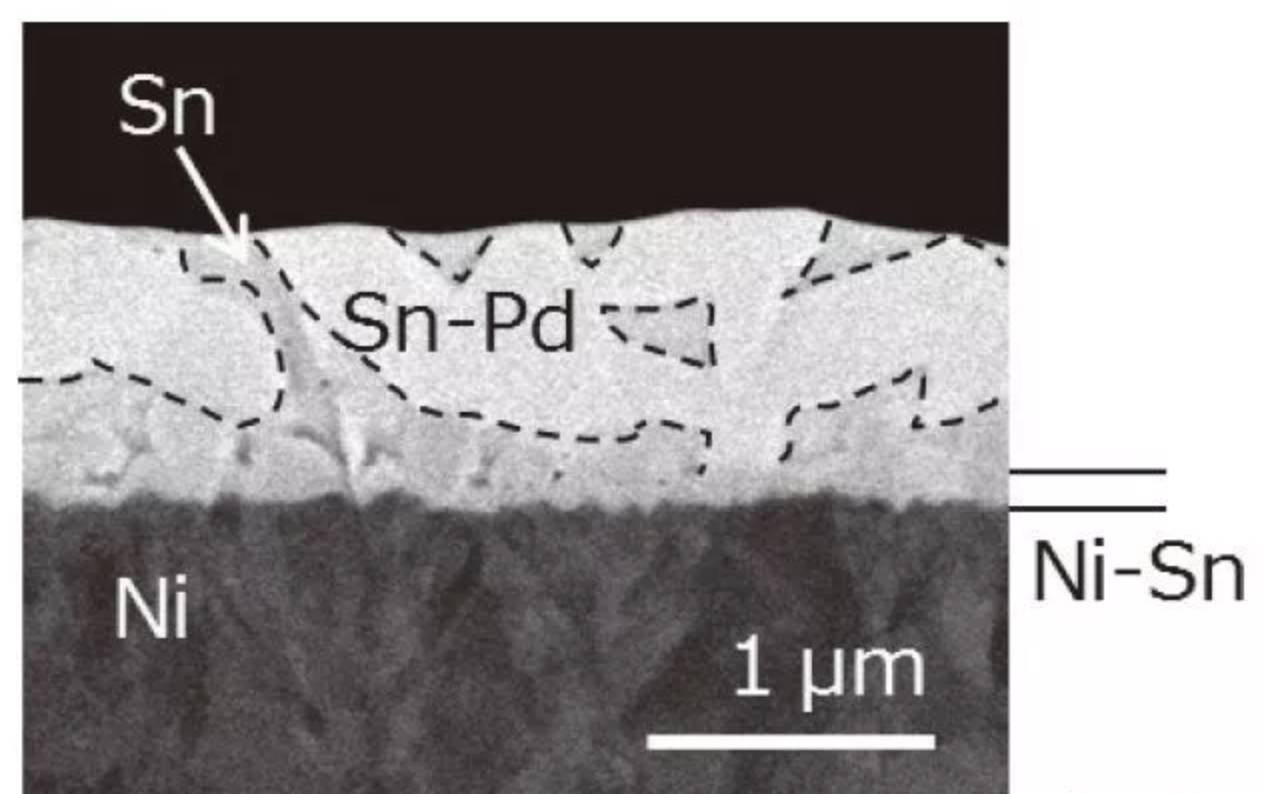

以這種結構為理想模型，我們著眼于以下事實：錫和鈀（Pd）的金屬間化合物（Sn-Pd 合金）很堅硬并形成網狀圖案，并將其應用于低插入力鍍層。形成的鍍層結構如圖4 所示。該鍍層的特征在于，在軟錫鍍層的厚度方向上形成硬質Sn-Pd 合金，并在其外表面露出。Sn-Pd 合金的量取決于Pd 的濃度，并且可以根據需要調整合金的量。

在開發的項目上，在回流處理的合金化中，形成了Ni，Sn 和Pd 層以獲得圖4 中所示的原始結構。

圖3.低摩擦鍍層的理想結構

圖4. Sn-Pd鍍層的剖面結構

。

3. 錫鈀鍍層性能

與常規的回流Sn 鍍層相比，我們評估了摩擦低的Sn-Pd 鍍層的性能。

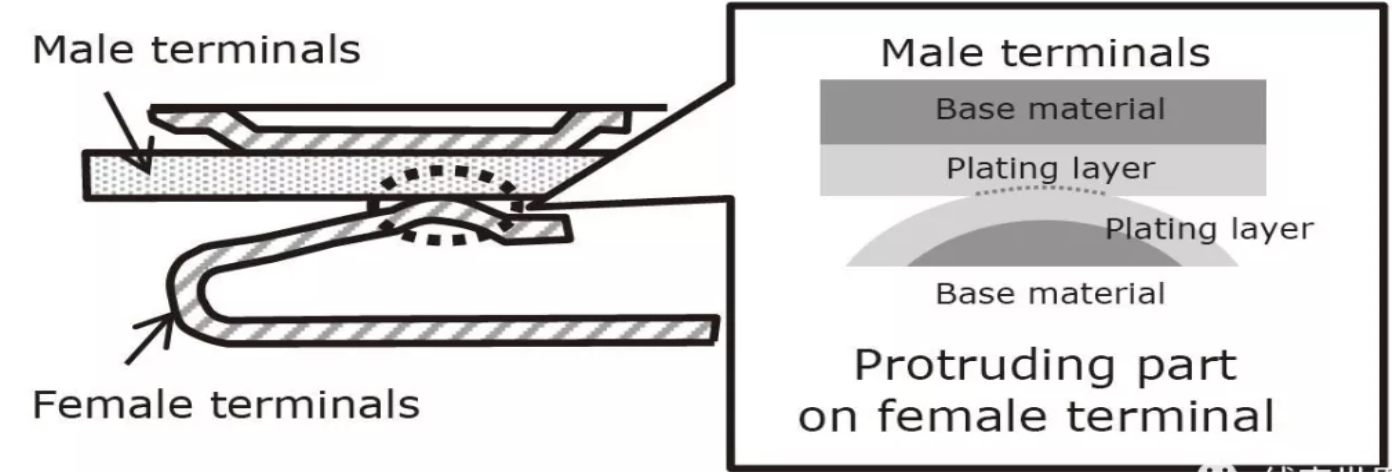

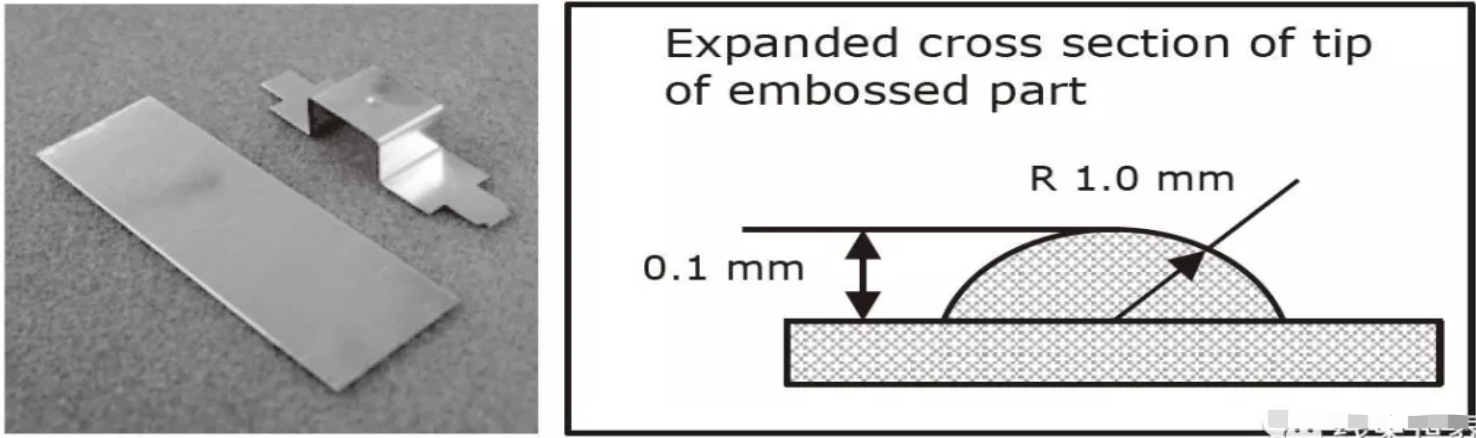

圖5 示出了當端子處于配合狀態時的橫截面示意圖。母端子在與公端子接觸的部分上具有球形突起。當插入端子時，公端子與母端子上的突出部之間的摩擦力極大地影響插入力。因此，如圖6 所示，我們準備了一個扁平的試件來模擬陽端子，并準備了一個凸起的測試件^*3來模擬陰端子的突出部分。每個試件都由銅合金制成板制成，厚度為0.25 毫米。鍍層規格如表2 所示。在凸起 的測試件上，進行了被廣泛用于連接器的回流Sn 鍍層。對于平板，我們生產了兩種不同的類型：一種帶有回流錫鍍層，另一種帶有錫-鈀鍍層。表3 示出了在評估中使用的鍍層的組合。

圖5.配合狀態下的端子橫截面示意圖

圖6.扁平試件和壓紋試件

在這些條件下，我們評估了摩擦系數（3-1），耐磨損性（3-2），接觸電阻特性（3-3）和耐晶須^*4（3- 4） 。

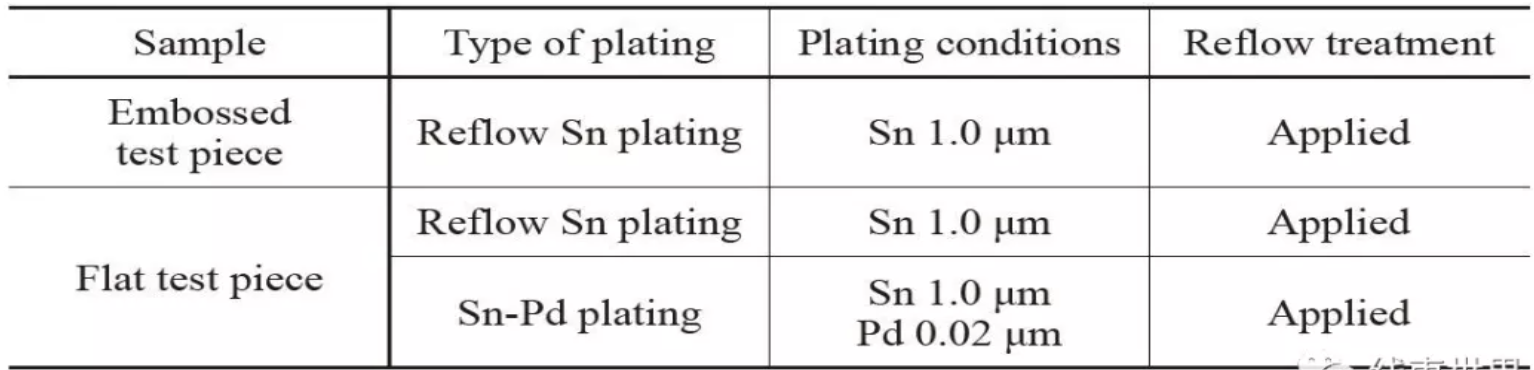

表2.試件的電鍍規格

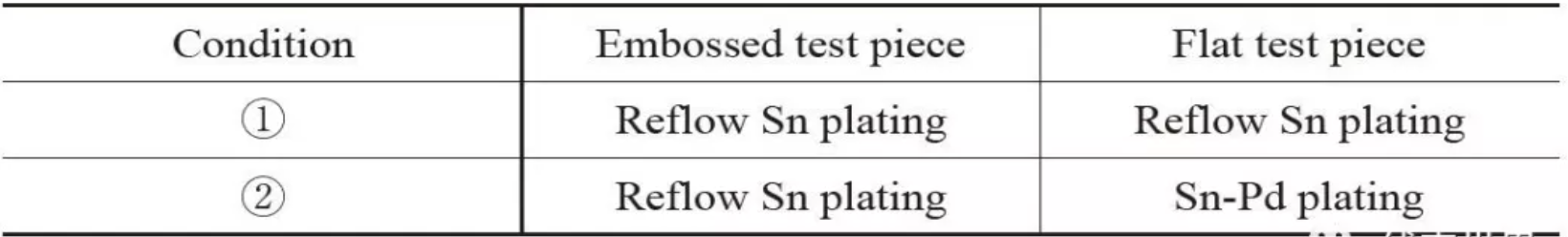

表3.用于性能評估的電鍍條件的組合（3-1?3）

3-1 摩擦系數

端子插入力取決于摩擦系數，較小的摩擦系數會導致較小的插入力。我們驗證了由于用Sn-Pd 鍍層替代Sn 鍍層，從而導致的摩擦系數降低的測試。

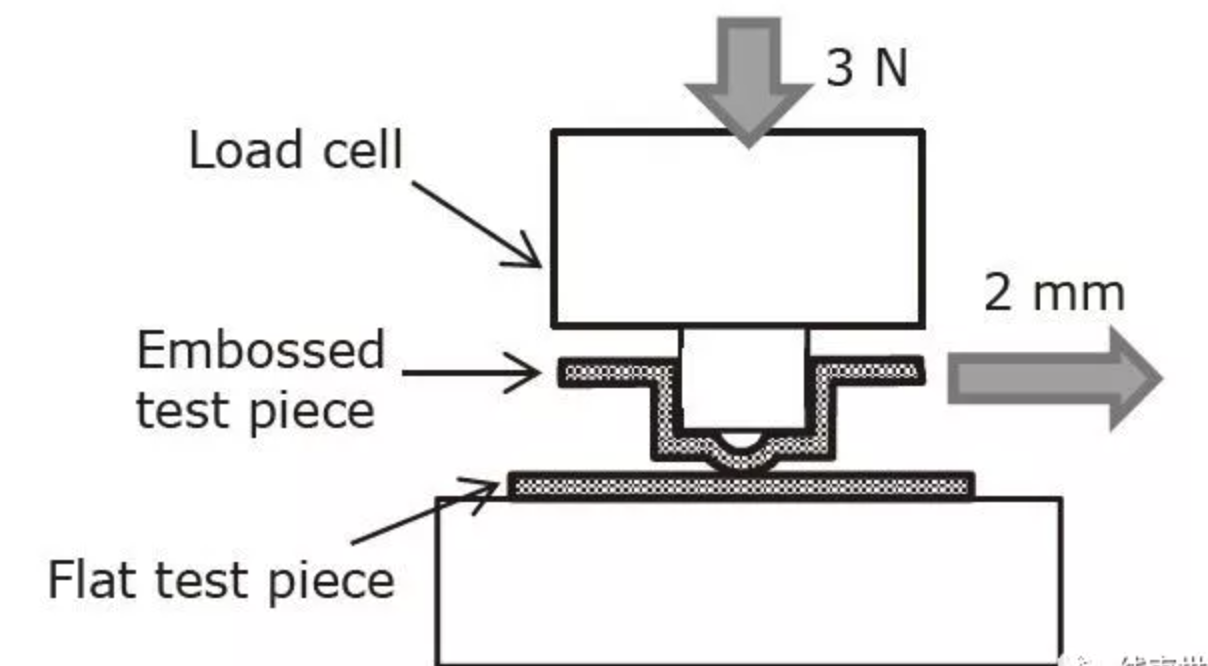

圖7 顯示了用于測量摩擦系數的方法的示意圖。測試負載設置為3 N，以模擬多孔連接器中使用的小端子上的接觸負載。另外，將滑動距離設置為2 mm，以模擬連接器配對時的端子插入距離。

圖7.摩擦系數測量方法示意圖

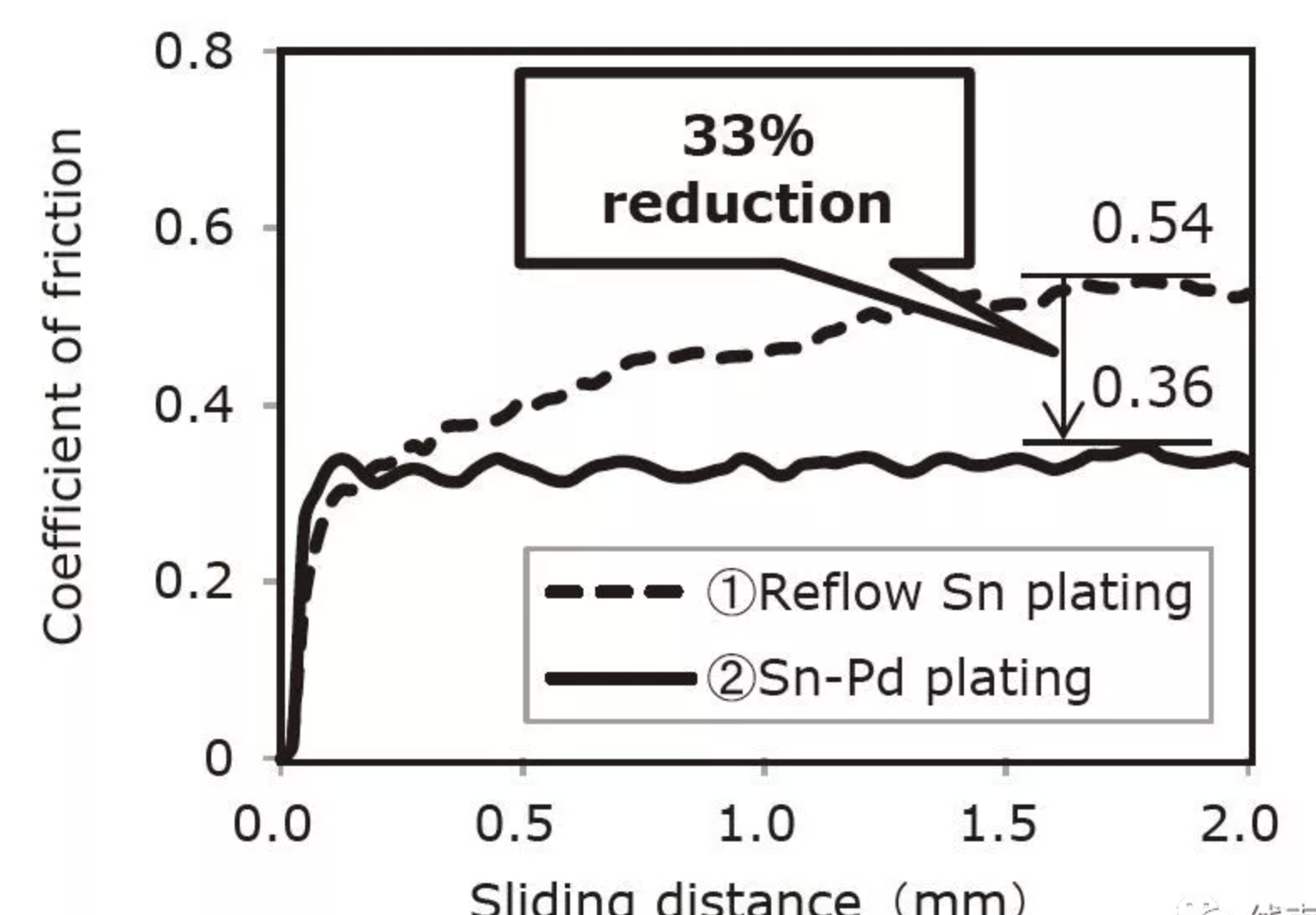

圖8 示出了在每個測試條件下的摩擦系數的測量結果。當滑動距離最大為2mm 時，回流Sn 鍍層的峰值為0.54，Sn-Pd 鍍的峰值為0.36，因此降低摩擦系數的效果為33％。

圖8.摩擦系數測量結果

3-2 耐磨性

圖9 顯示了在上一項的摩擦系數的測量過程中觀察到的磨損痕跡的結果。使用掃描電子顯微鏡（SEM）來進行觀察。

圖9.磨損痕跡的比較觀察結果

利用回流Sn 鍍層，摩擦系數隨著滑動距離的進行而增加。這是因為隨著移動的進行，大面積的區域被挖出回流的Sn 鍍層，并反復附著在凸起側的Sn 上。這導致錫在凸起測試片上大量積聚。

相比之下，對于Sn-Pd 鍍層，即使在滑動試件之后，摩擦系數也保持不變。通過Sn-Pd 電鍍，硬質合金支撐了負載并防止凸起部分被推入，從而抑制了挖掘和磨損。此外，也認為由于Sn 與暴露在表面上的Sn-Pd 合金部件之間的粘合力弱，因此減小了摩擦系數，并且具有抑制粘合劑磨損的效果。

3-3 接觸電阻特性

我們測量了負載接觸電阻以評估連接可靠性，這是連接器鍍層的重要特征。

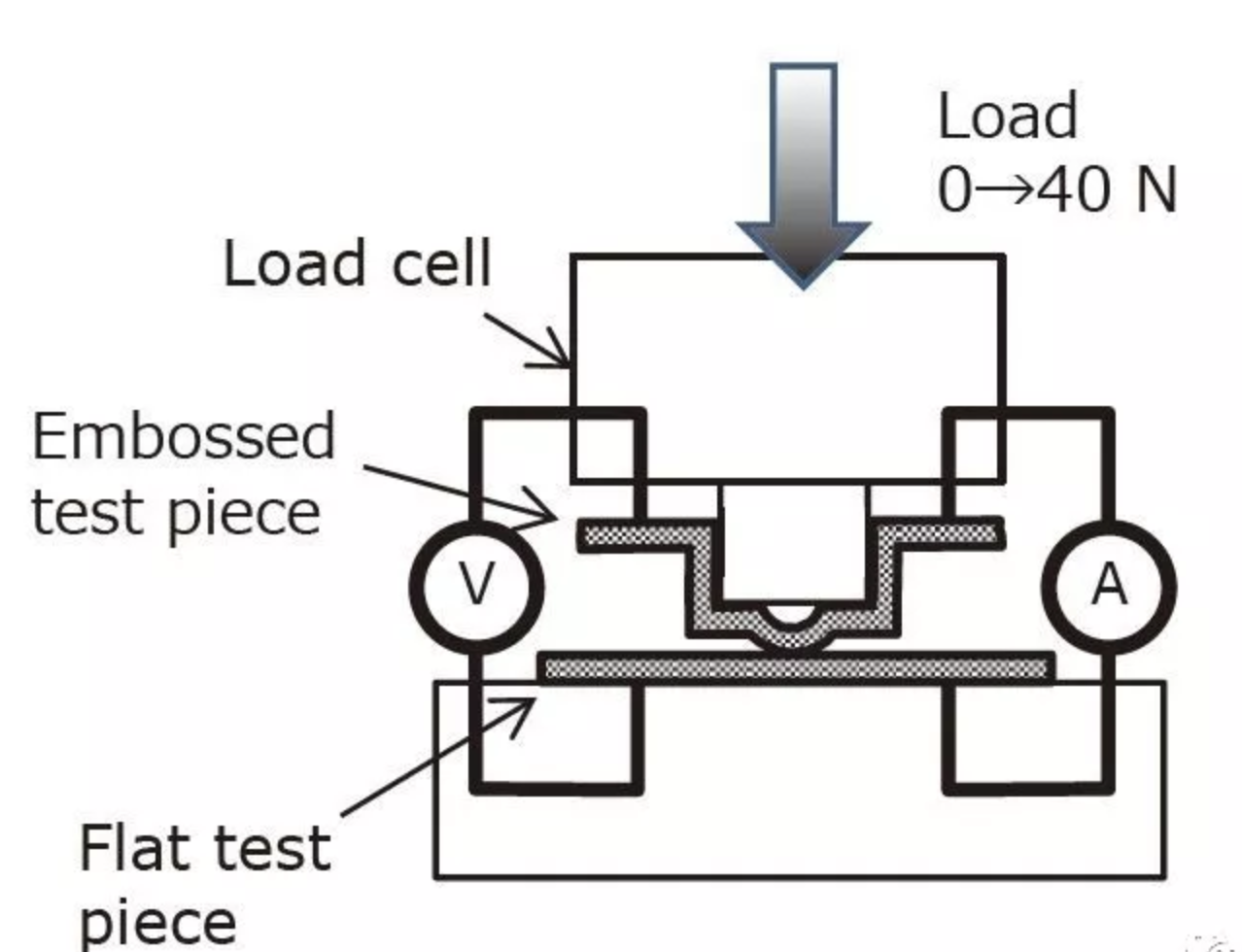

評估的方法是如圖10 所示，將凸起壓紋測試片壓在平坦測試片上。我們在垂直方向施加的負載從0 N 緩慢升高到40 N，同時使10 mA 電流通過，并使用四端子法測量接觸電阻。

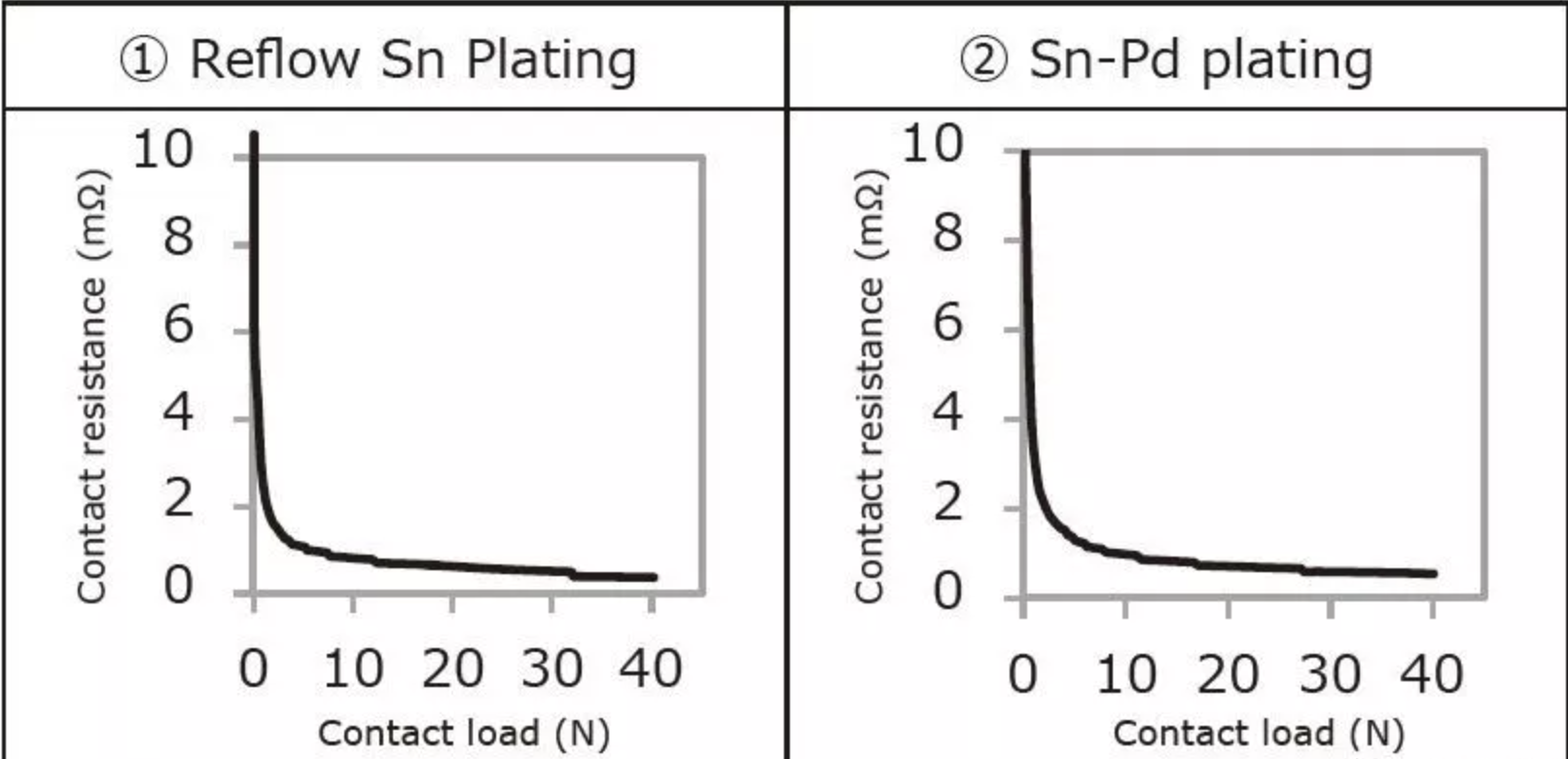

圖11 示出了負載接觸電阻的測量結果。當負載增加時，接觸電阻減小。這是因為實際接觸面積隨負載的增加而增加。(3)關于此屬性，回流Sn鍍層與錫鈀鍍層之間沒有看到很大的差異，均顯示出良好的效果。

圖10.負載接觸電阻特性測量示意圖

圖11.負載接觸電阻特性比較

3-4 抗晶須

在與母端子或零件壓入殼體的接觸點上，將外力施加到公端子上的鍍層。當未施加回流處理的Sn 鍍層受到外部應力時，鍍層表面可能會產生晶須。

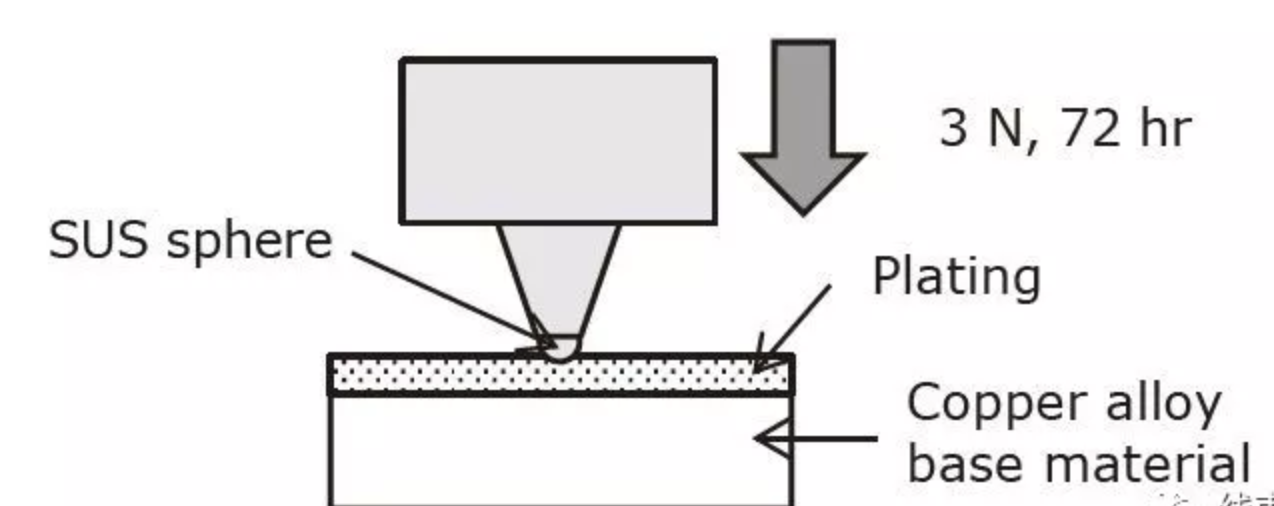

通常，通過將Sn 熔化然后在回流處理中使其重結晶，是的Sn 鍍層的內部應力得到緩解，可以有效抑制晶須的產生。對于Sn-Pd 鍍層，人們認為對晶須的抵抗力要比對回流Sn 鍍層更大，這是因為，除了進行回流處理外，硬質Sn-Pd 合金還可以承受外部應力并減輕純錫的負荷。而且?guī)缀鯖]有純錫是晶須的來源。因此，為了評估Sn-Pd 鍍層的優越性，我們實施了球形壓痕測試（日本電子和信息技術產業協會JEITARC-5241），該測試使用的苛刻條件會在回流Sn 鍍層上產生晶須。圖12 顯示了用于球體壓痕測試的方法。使用的測試條件是3 N 的測試負載，持續72 小時。

圖12.球形壓痕測試示意圖

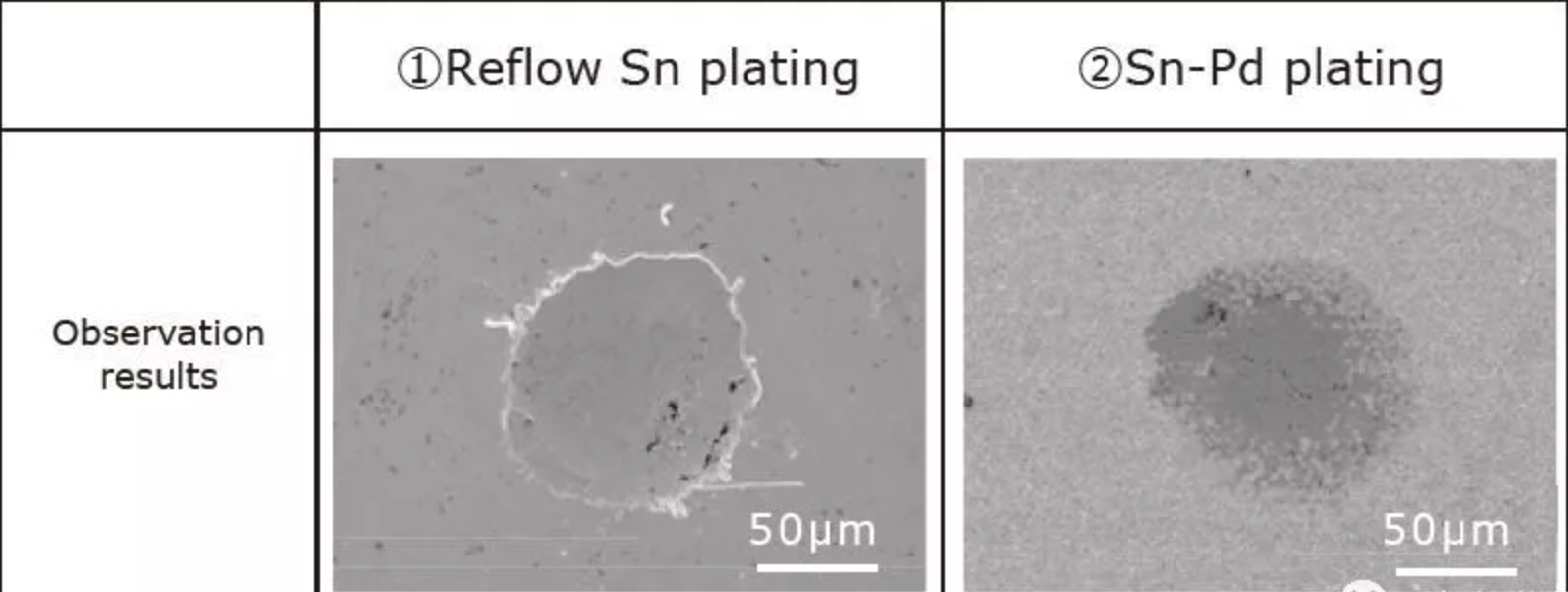

圖13 顯示了測試后拍攝的SEM 圖像。在回流錫鍍層上，錫在壓痕周圍變形并觀察到晶須。另一方面，在Sn-Pd 鍍層上可以看到壓痕，但是沒有晶須。

這些結果表明，Sn-Pd 鍍層比回流Sn 鍍層具有更高的抗晶須性。

圖13.球形壓痕測試后鍍層表面狀況

4. 產品示例應用

4-1 連接器配合力

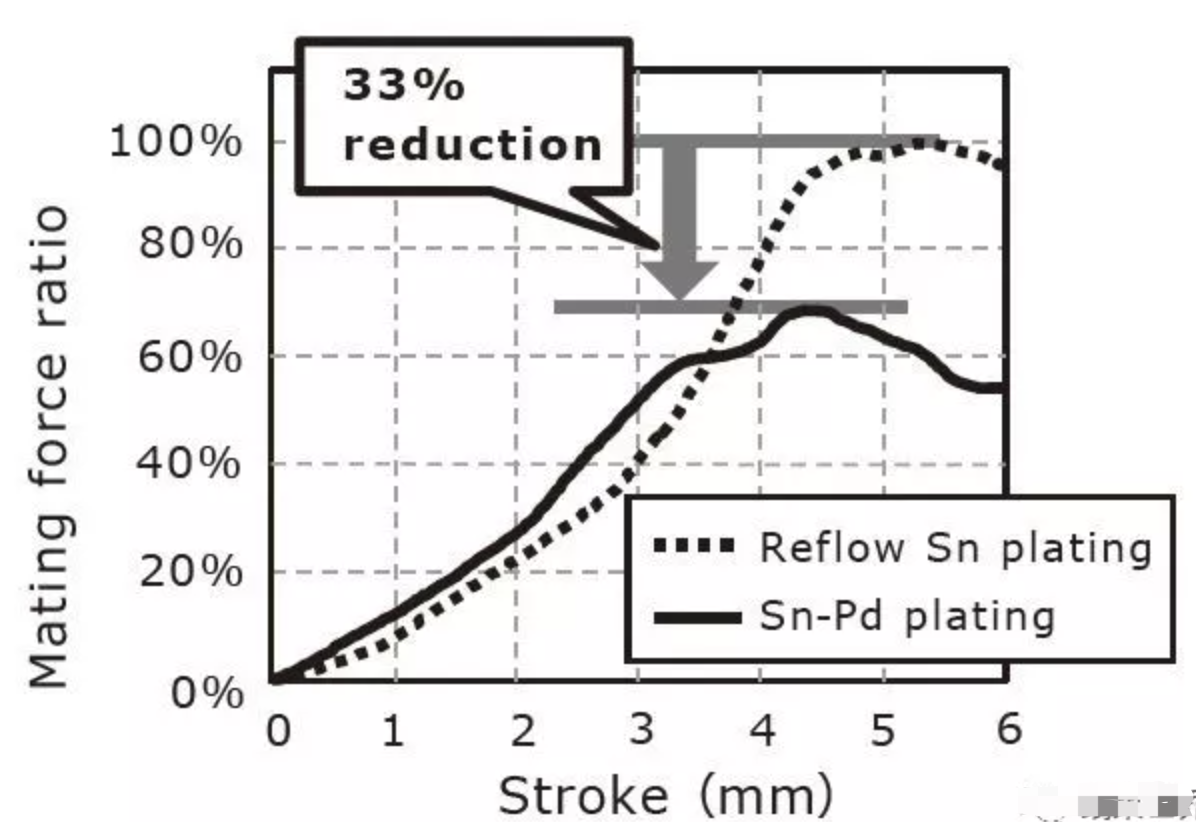

圖14 所示為對具有Sn-Pd 鍍層的多孔公連接器進行配合力評估的結果的示例。母連接器經過回流鍍錫， 只有公連接器上的鍍層被改變。如果將常規回流Sn 鍍層的配合力設為100％，則使用Sn-Pd鍍層可使連接器的配合力降低33％。

圖14.連接器耐用性評估的減少效果示例

4-2 連接器的耐用性

我們在車內環境下進行了連接器耐久性評估。通常，在車輛組裝過程中，連接器會配合一次。但是，如果發生故障或問題，則需要多次插入或卸下連接器。假定這些條件，我們檢查了即使插入和拔下連接器十次后接觸電阻是否也可以保持較低。對于金屬間化合物隨時間增長而與Sn 相關的鍍層，我們測試了其長期穩定性。將樣品在160℃的空氣氣氛中保存200 小時， 這是極端苛刻的條件，其中常規回流Sn 鍍層的接觸電阻增加。

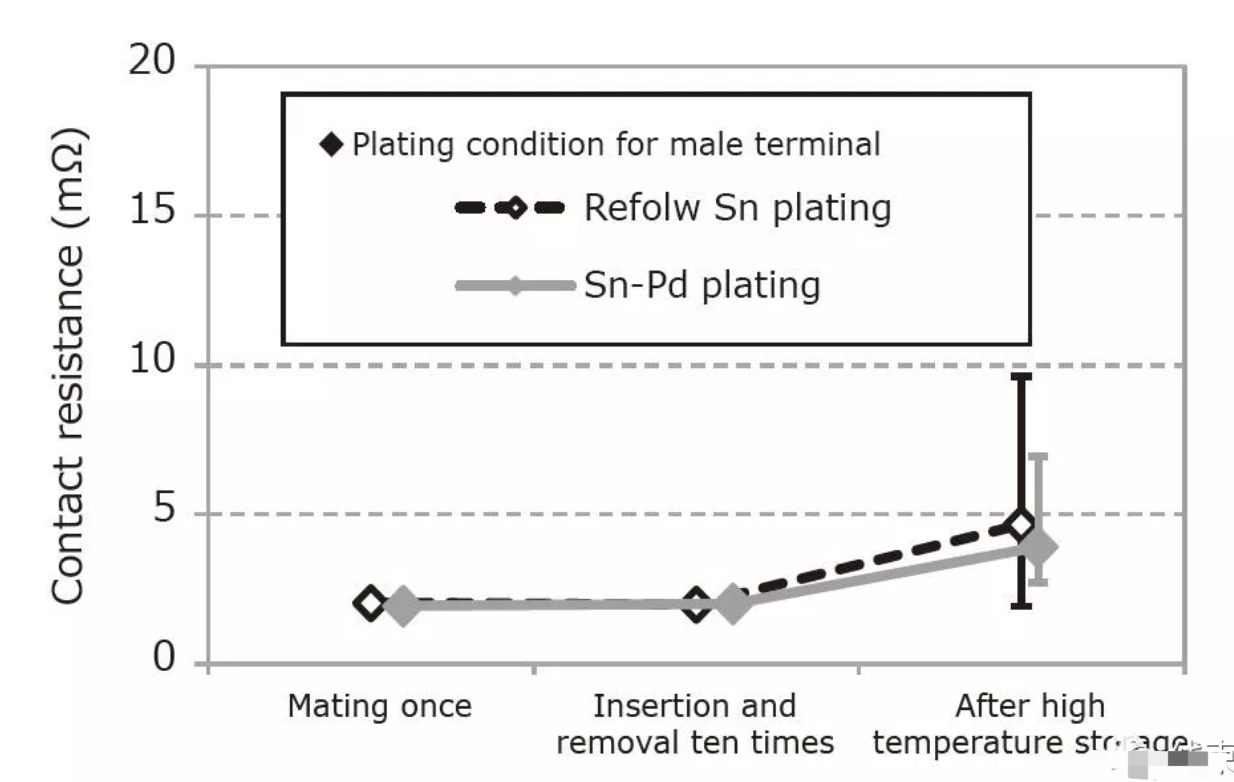

圖15 顯示了這一系列耐久性測試的結果。即使將連接器配對十次后，接觸電阻也保持不變。在插入和移除連接器十次后進行的高溫存儲測試中，發現電阻有所增加，但該值低于回流鍍錫的電阻。

圖15.連接器耐用性評估結果

 5. 結論

為了應對汽車連接器上引腳數量的增加，我們開發了具有低摩擦系數的Sn-Pd 鍍層。結果是：

(1) 與傳統的小型端子鍍錫相比，摩擦系數降低了33％

(2) 連接器配合力降低33％

當對公連接器進行Sn-Pd 電鍍時

(3)連接可靠性等于或大于傳統的回流鍍錫

(4) 晶須電阻等于或大于常規回流錫鍍層的晶須電阻

自2016 年以來已批量生產的公連接器已采用了這種電鍍技術。

技術詞匯

* 1 回流處理：一種處理，該處理包括在鍍覆后進行加熱，以使金屬熔化并重結晶，以緩解電鍍中的內部應力，并通過與下層金屬的熱擴散形成金屬間化合物，從而確保鍍覆穩定性。

* 2 IMC：金屬間化合物：由兩種以上的金屬組成的化合物。

* 3 凸起壓紋測試片：通過使用模具在金屬板上形成半球形凸起而制成的測試片。

*4 晶須：晶須是在鍍層表面形成的金屬單晶。主要見于鍍錫。
