無論是純電動、混合、燃料電池汽車，都需有一套完整的高壓連接系統，這個系統中，往往都應用大量的高壓連接器，這一點與傳統汽車有著明顯的區別。高壓系統工作時放電電流有可能達到數幾十安，甚至高達數百安。

但是在新能源電動汽車發展初期，高壓連接器并沒有得到整車企業的足夠重視，認為高壓連接與傳統低壓線連接類似，重心在“三電”（電驅、電池、電控）上面，但隨著時間的推移，大家發現高壓連接系統比較容易發生問題，且一旦發生問題，后果都比較嚴重，輕則過熱，嚴重時容易發生高溫或燃燒事件。

本研究圍繞高壓連接器的發展歷程展開，分析中國電動汽車用高壓連接器的標準體系、測試方法，針對產品使用過程中的性能指標，搭建高壓連接器測試系統，開展高壓連接器的物理連接、電氣性能等方面的測試，為產品的不斷改進提供了支撐。

電動汽車高壓連接器的發展與電動汽車的發展是同步進行的，從連接器角度來說，國內電動汽車連接器發展經歷以下幾代。

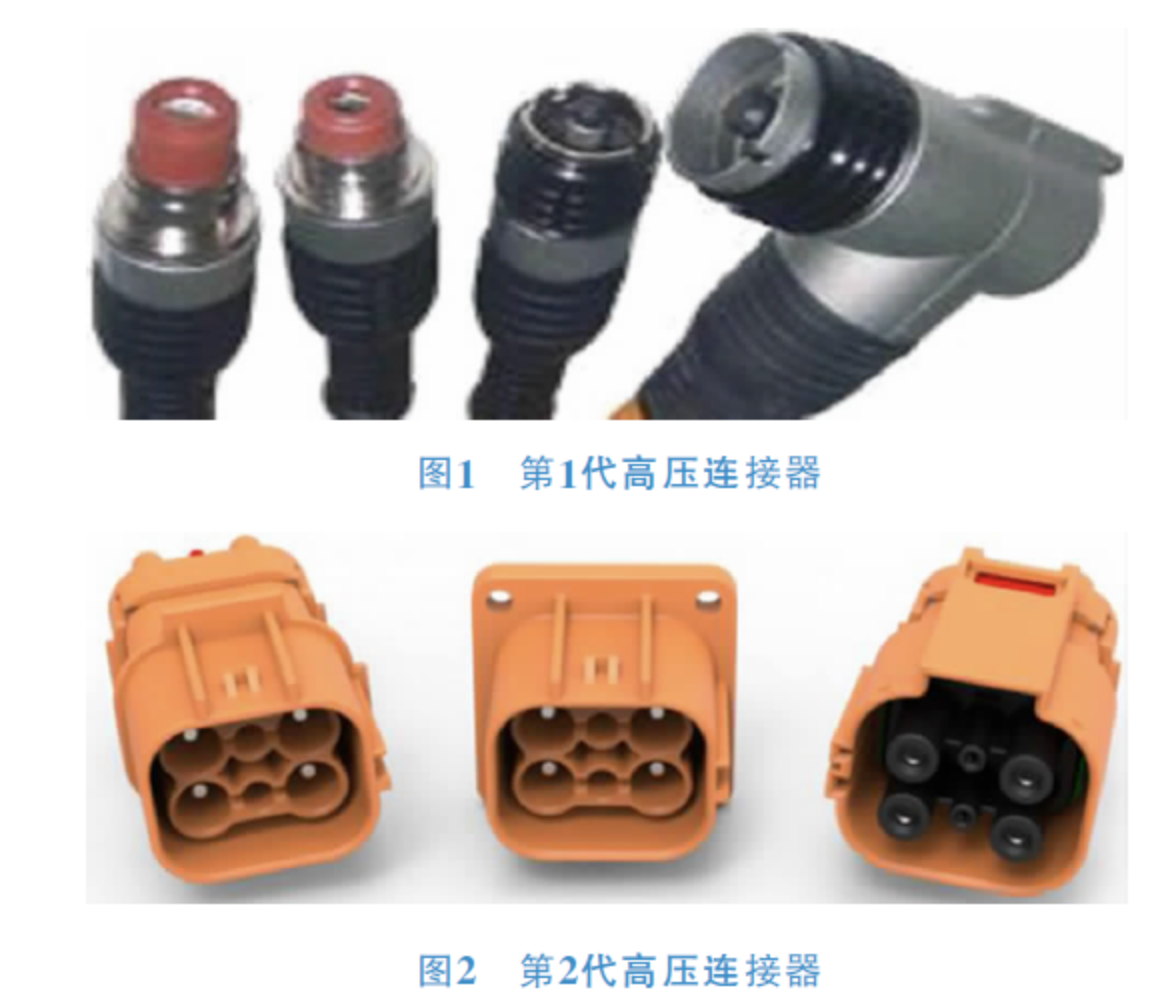

1）第1代高壓連接器（圖1），2008年左右開始，主要是由當時工業連接器改款而來。這代產品的特點，以金屬連殼體為主，無高壓互鎖功能，防誤插入（防呆）效果較差。比較有代表性產品有安費諾HV系列的金屬連接器，后來市場上很多款連接器是基于這種類型產品延伸擴展出來的。

2）第2代高壓連接器（圖2），在第1代的基礎上增加了高壓互鎖功能，連接器的外殼也逐漸由金屬變?yōu)樗芰稀?/span>

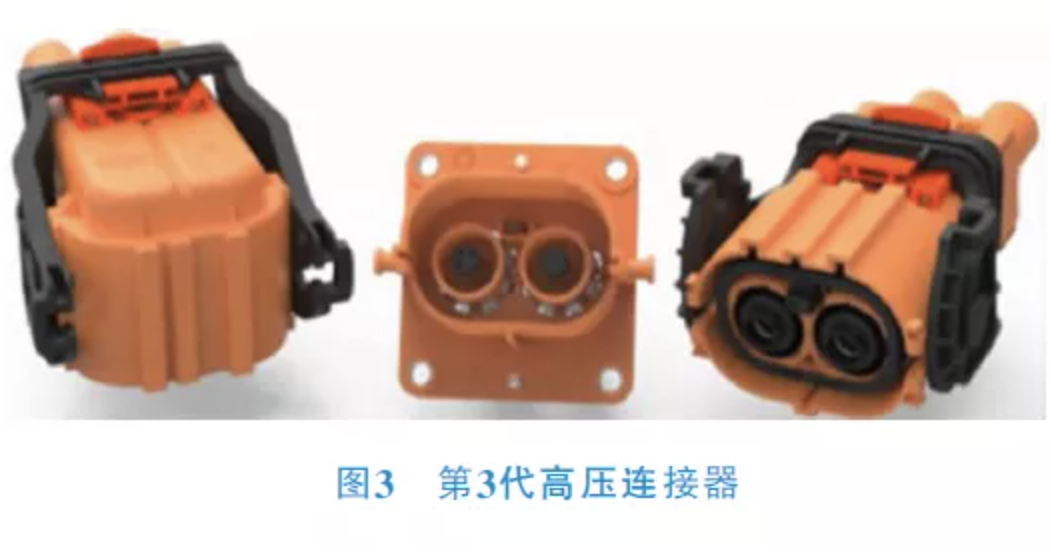

3）第3代高壓連接器（圖3），塑料+屏蔽功能+高壓互鎖的高壓連接器。有代表性的是行業中800系列產品（這類產品是通過操作順序來實現部分二級解鎖功能，不是直接機械式結構），如TE／安費諾／智綠及國內新一代產品。

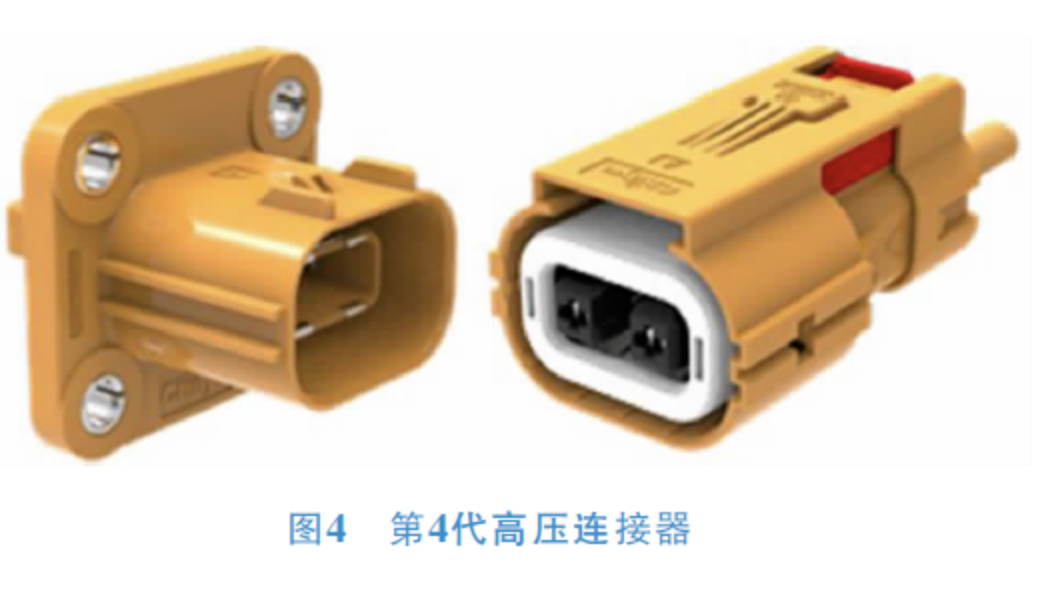

4）第4代高壓連接器（圖4），塑料+屏蔽功能+高壓互鎖+二級解鎖的高壓連接器。有代表性的是行業中280系列產品，如TE／智綠及國內新一代產品，這類產品是通過機械結構來實現二級解鎖功能，更為安全。

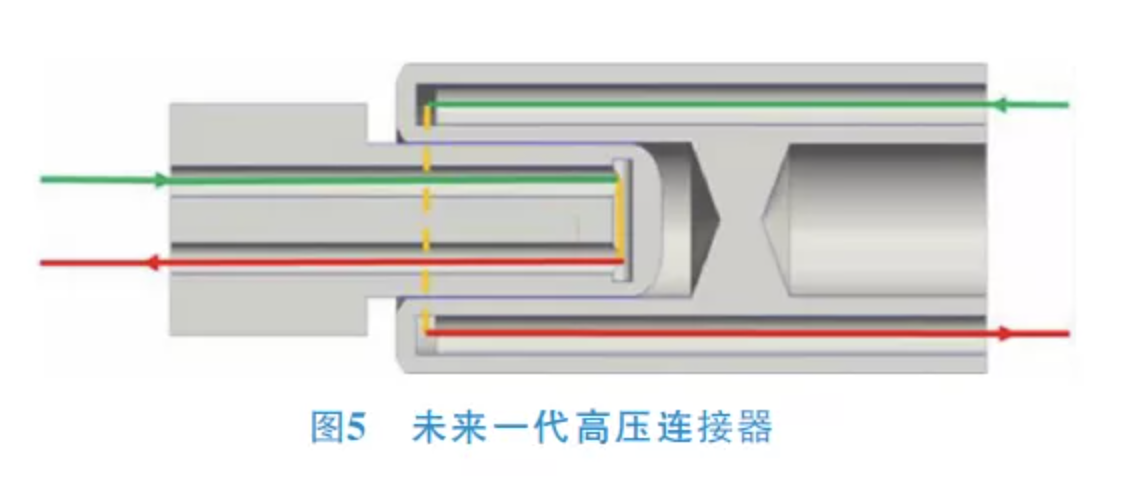

5）未來一代高壓連接器（圖5）會在第4代產品上考慮冷卻方式，如配合大功率充電帶液冷、風冷的方式，來有效提高傳輸能量密度，降低質量，提高產品綜合性能。

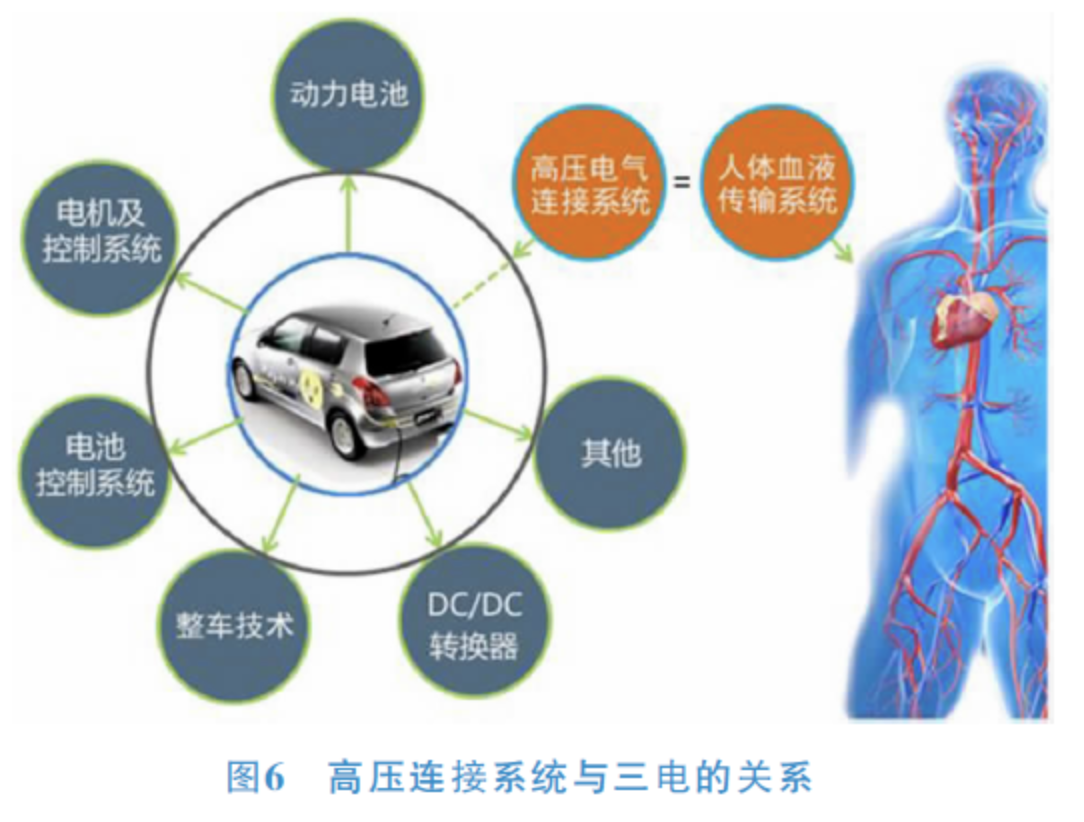

在新能源汽車的三電系統中，高壓連接系統有著舉足輕重的地位，好比是把人體內各個重要的器官有機整合的血管系統，電池總正、總負回路類似于人體主動脈和主靜脈，各個系統回路類似于人體各條動脈、靜脈和毛細血管，是保證電動汽車能量傳遞，安全、可靠運行的重要保障，實現源源不斷地把能量傳送到各個系統。圖6為高壓連接系統與三電的關系。
