汽車線束連接著汽車上的各個電子電器部件，起到電源分配和信號傳遞的作用，是汽車的神經系統。

在汽車上整車可區分為干區和濕區，區域存在干濕差異，做為汽車的神經元，線束在不同的區域防水性能也就有不同的防護等級要求，以保證整個電路正常運行，保障整車運營過程中的各項性能處于最佳狀態。

一般情況下防水型插接件在出廠時，插件的防水等級已經確定，所需要的密封堵也相應的開發定型。若線束廠面向的客戶較為單一，產品種類也較為單一，那么針對防水堵這一物料的選型、采購、倉儲、使用過程也較為簡單便捷。

但針對線束廠面向客戶較為多元化，產品種類也較為繁雜，那么防水堵這一物料的選型、采購、倉儲、使用過程對線束企業的采購、管理部門是項非常繁雜的工作。為簡化過程可依照以下規則進行相應的整合，減少物料種類，降低采購和倉儲的壓力。

防水堵防水性能的體現是依靠軟質橡膠件將導線絕緣層與插接件內孔間填充起來，將插接件內腔與外界隔絕。

插接件不進線的孔，需要用盲栓堵起來，防止液體進入，那么就要求放水栓、導線、插接件件尺寸的緊密配合。

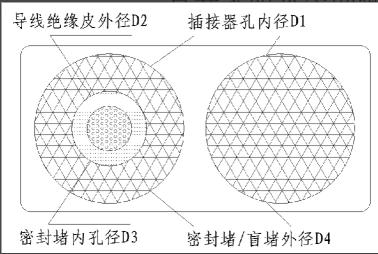

插接件孔內徑 D1，導線絕緣皮外徑 D2，密封堵內徑 D3，密封堵/盲堵外徑 D4。

四種外徑關系如下：D1＜D4，D3＜D2

考慮插接件和密封栓加工時的公差，四種外徑之間尺寸間關系為：D4-D1≥0.3mm，D2-D3≥0.3mm

防水堵選型時要特別關注這些尺寸關系。

防水栓/導線/插接件尺寸

防水栓、盲堵的實際裝配情況，與插接件防水性能密切相關，是實現防水型插接件防水性能保證的關鍵因素。

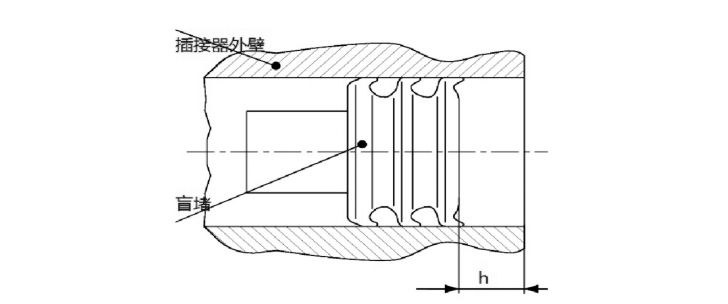

在沒有特殊說明的情況下，防水堵、盲堵不允許外漏在插接件的孔平面之上。

如圖中的 h≥0，特殊的插接件，按照特殊要求執行。為減小防水堵、盲堵與插接件外壁間的摩擦力，在植入時可適當?shù)耐磕ㄒ恍┕栌驮黾訚櫥?/span>，但是，嚴禁使用機油代替。

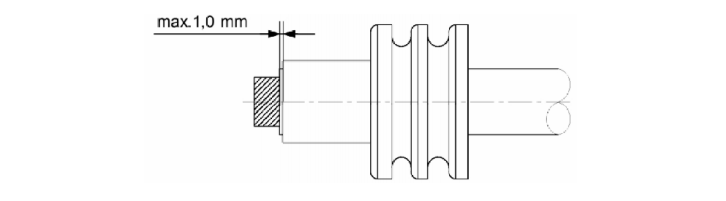

防水栓在導線上穿套時，導線絕緣皮的外漏尺寸也是一個關鍵尺寸，一般情況下導線絕緣皮要外漏于防水栓端面，但是不超過1毫米，如下圖。

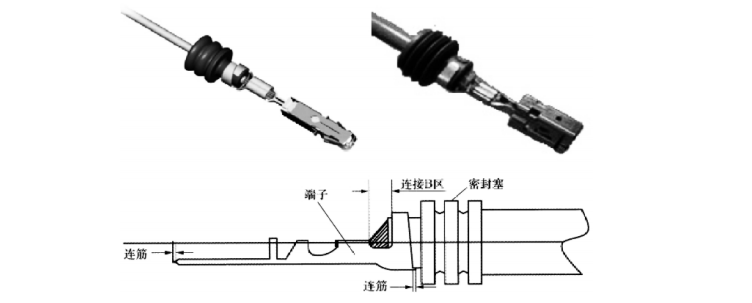

在導線在穿套密封或壓接時，避免密封堵被刺破，穿套防水栓鉚壓后，在連接B區應可見電線導體和電線絕緣層。如下圖。

防水型插接件的防水性能，不同的整車廠，對不同的插接件分布位置，有不同的要求。

舉例：有的整車廠在濕區位置要求防水型的插接件的防水能力達要求達到 IPX7，即要求達到防短時間浸水影響，進入達到壓力的水中經規定時間后外殼進水量不致達有害程度。被測試的插接件按生產廠家規定的安裝狀態全部浸入水中：

（1）當插接件高度小于 850 毫米時，插接件的最低點，應低于水面 1000 毫米；

（2）當插接件高度等于或大于 850 毫米時，插接件的最高點，應低于水面 150 毫米；

（3）在水中試驗持續時間至少 30 分鐘；

（4）水溫與插接件溫差不大于 5K。

（5）如果是裝配導線的插接件進行防水試驗，導線長度必須大于 1 米，避免導線末端浸入水中，導線外皮破損。導線的線芯多股銅絲間有間隙，絕緣皮形成了一條管路，若導線末端浸入水中，可導致水沿著導線絕緣層形成的管路進入插接件的腔體內。

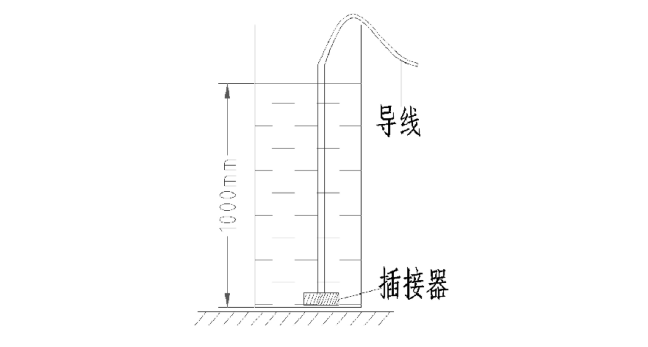

滿足上述條件后，如不發生水聚積則判定防水性能合格。防水性能測試驗證方法，如下圖。非原插接件適配防水堵、盲堵經過選型匹配后，需經過防水試驗驗證合格后才可以替代原插接件匹配的防水堵、盲堵。未經防水試驗驗證的替代，不可被用于實際生廠加工過程中。

線束中防水型插接器的防水栓的選型，以及應用直接影響產品加工的過程質量。防水栓/盲栓、導線、插接器三者之間必須配合緊密。

防水栓、盲栓在選型過程中，不違背配合間隙尺寸和壓接的相關質量要求，即可進行相應的整合，減少防水栓、盲栓的種類，降低此類產品的庫存量和倉儲管理的壓力，同時可避免因為原配防水栓、盲栓的采購周期長，客戶交期緊張帶來的交貨壓力。

又可減少訂單量不穩定、多品種、多批次、單次訂單容量小帶來的壓力?？晒?jié)省公司內部的人力資源成本、運營管理成本，質量管理成本。
