防水連接器M12連接繼續升級的可能？
發布時間：09/11 —— 2023
3092
M12是工業自動化連接器系統中應用頗多的連接器品類，在傳統工業應用場合M12能提供可靠的、安全的、穩定的連接。M12本質上是一種圓形連接器，除了插針數不同外，還能利用多種鍵位編碼防止錯誤配接。連接之后，可以旋緊固定，不容易脫落。相比于其他形狀的連接器，連接器圓柱形結構特有天然的堅固性，因此圓形連接器有比其他任何形狀都有更高的強度。
天然的優點伴隨著天生的弱勢，因為圓形的表面區域限制，連接器表面引腳和插孔的排列無法在小區域內做均勻的間距安裝和更多的觸點。而且僅僅擁有高強度這樣還是不夠的，快速增長的通信和環境需求讓連接系統需要變得更緊湊更可靠。同時，儲能市場的迅速發展也給連接器系統帶來了新的發展思路。常常被用在惡劣工業自動化場景中的M12，開始了新的升級革新。

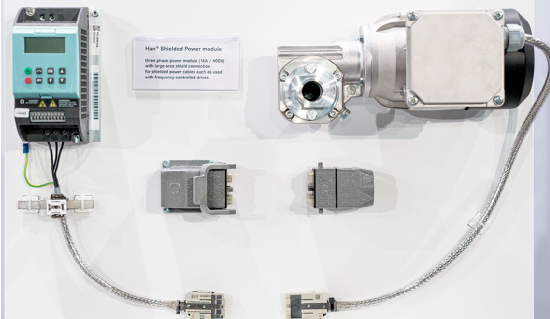

模塊化涉及到多方面，M12升級應用最多的是屏蔽模塊和通信模塊。屏蔽模塊一般是為了實現更可靠的EMC保護，通信模塊則是為了提供對應工業協議信號的優質傳輸?，F(xiàn)今的工業自動化對連接器的屏蔽能力、通信能力的要求又上了一個新臺階。現在有不少廠商都在屏蔽模塊上不斷推陳出新，諸如屏蔽電源模塊，可以實現屏蔽電源電纜連接的模塊化和接合。像這種屏蔽電源模塊，具有用于連接常規三相負載的三個電力觸點和一個PE觸點，兩個用于溫度監控、制動器的信號觸點，以及能夠讓電纜屏蔽以更優的EMC合規實現連接的大面積屏蔽層。如上圖中屏蔽電源模塊中屏蔽層的EMC特性完全適用于典型的驅動應用，例如頻率控制的三相電動機。屏蔽電源模塊提供的EMC保護意味著在大多數工業場景中可以直接將屏蔽層連接到負載上，靈活性大大提升，而且不必擔心整個連接系統不夠可靠。電源屏蔽模塊雖然提供了一定的EMC防護，但是如果單論EMC防護，每個連接器廠家都會提供專門用于信號傳輸?shù)腅MC保護模塊。為了提供出色的屏蔽效果，每一家的EMC保護模塊一般都會提供大面積屏蔽層和360°屏蔽版。能夠提供出色的屏蔽效果的同時，還可以在最小空間內確保高傳輸量。對于任何工業應用，尤其是類似于機器人這種高傳輸需求的應用，將屏蔽傳輸集成到模塊化連接器中是一種簡單且高效的方式。

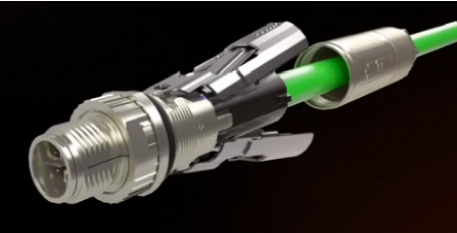

高帶寬傳輸需求已經不陌生了，更高傳輸速率的需求正在推動數據接口的不斷發展。工業協議標準復雜，目前常用的包括Profibus、Profinet、CAN、以太網5類、6A類和7A類。M12連接器必須適應所有的標準總線系統。目前10 Gbit/s 以太網是M12高帶寬的一個標準。TE對于傳輸性能的把控一直都處于行業領先位置，從X-Code這個高性能型號來看，首先高達10 Gb/s的高帶寬無疑是其亮點之一。此外，在該M12連接器上還提供了鍍銀端子，以實現更高的傳導率。對于帶寬的拔高是每一家連接器廠商都在不斷追求的。高電源傳輸則和目前儲能市場的迅速發展息息相關。目前很多儲能系統都在200A /800V DC 下運行。隨著儲能系統的功率密度的不斷攀升，未來還將需要高達300A和1200 V的更高功率密度。為了滿足這些需求，很多廠商開始升級200A模塊，滿足300A功率密度的同時向下兼容成熟的200A模塊。增加觸點數量，打造高觸點密度也能提高一定電氣特性，通過增加觸點數量提高傳輸電壓。但M12受限于表面區域限制，不可能在觸點上做很多增加，因此該方法只能在成熟的模塊內提升一定的電氣特性。
M12的革新與升級反映出了行業的每一次風吹草動，把握應用市場的需求變化不僅在連接器行業，在任何行業都同樣重要。
