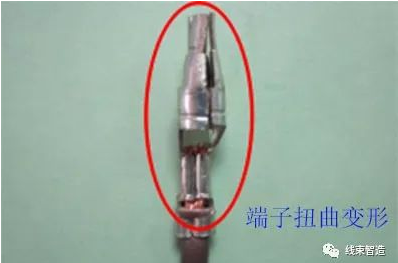

端子扭曲變形引起不良。包括（橫向彎曲和軸向扭曲）

不良原因：

1.端子未處于下刀片的正中央而是向左、右側(cè)傾斜；

2.模具的端子移送器輸送端子到打端位置時(shí)，移送器的彈簧張力太弱或太強(qiáng)，沒有將端子傳送到扁頂頭的準(zhǔn)確位置引發(fā)不良；

3.位置調(diào)節(jié)絲的磨損導(dǎo)致端子送不到位；

4.壓接器和下刀片的中心錯(cuò)位導(dǎo)致不良，同時(shí)還會(huì)導(dǎo)致刀片磨損，使壓著痕過深；

5.刀片磨損的原因。

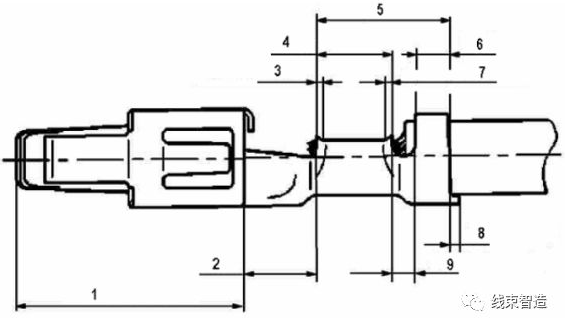

線材線束沒有組裝到位引起的不良。

包括：

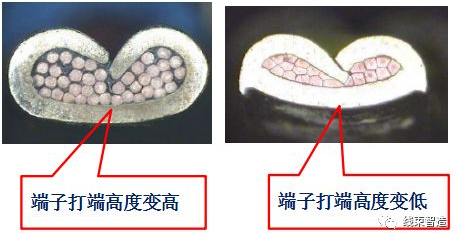

1.端子深打：壓芯區(qū)域壓到線皮、芯線長度過長導(dǎo)致端子變形；

2.端子淺打：外皮或芯線沒有壓到指定的區(qū)域。

不良原因：

1.芯線剝皮長度過長或者過短；

2.壓接時(shí)線材放置的位置不對。

切斷口不良

不良原因：

1，端子的切斷部沒有處在正位置，而是更突出或更向里。切斷口太長時(shí)導(dǎo)致插盒子不到位、掛盒子。太短時(shí)導(dǎo)致傷端子；

2，端子切斷時(shí)切斷部會(huì)出現(xiàn)粗糙的不良現(xiàn)象。

原因：切斷面被磨損、絕緣扁頂頭末端磨損、切斷面和扁頂頭有縫隙。

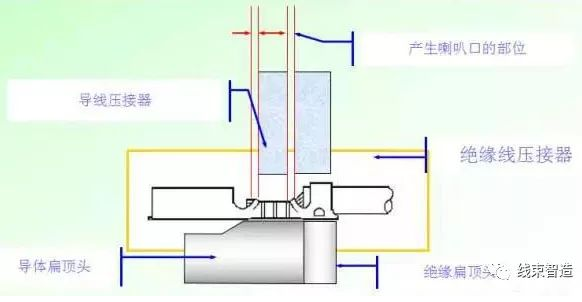

喇叭口不良

不良原因：端子和壓接器的位置錯(cuò)誤導(dǎo)致喇叭口未形成或形成太大。

端子仰 & 端子勾不良

不良原因：端子未處于扁頂頭的正位置或者扁頂頭和支撐臺(tái)沒在正位置；

芯線松散的不良

不良原因：線纜上剝下絕緣層的處理或集束過程中芯線松散，所有線芯沒有完全封閉于壓接區(qū)。

壓皮區(qū)域的不良

包括：外刀鎖口刺破絕緣層、外刀鎖口未完全抱住線材、鎖口兩邊不對稱。

不良原因：刀口不匹配；壓接高度不合適。

傳送距離導(dǎo)致的不良

原因：抓手不到位、抓手被磨損導(dǎo)致的傳動(dòng)不良。
