正確的額定電流、額定電壓、電路大小、接合力、線規能力、結構、端接方法和安全特征，例如正向鎖定、完全獨立的觸點。

首先，了解端子具有三個主要部分：插接區、過渡區和壓接區 (圖A)，這有助于我們理解。

顧名思義，插接區是端子與另一半連接端子插接的部分。該部分由連接器設計師設計為與對接端子接合，并以一定的方式工作。如果壓接過程中接合部變形，將會降低連接器的性能。

圖A 端子剖析

過渡區同樣設計為在壓接過程中不受影響。如果您改變了彈性片或端子止口的位置，同樣將影響連接器的性能。

壓接區是唯一設計受到壓接工藝影響的部分。使用連接器制造商推薦的端接設備，夾緊壓接區，從而牢固地與線纜連接。理想情況下，您將端子壓接在線纜上的所有工作僅發生在壓接區。

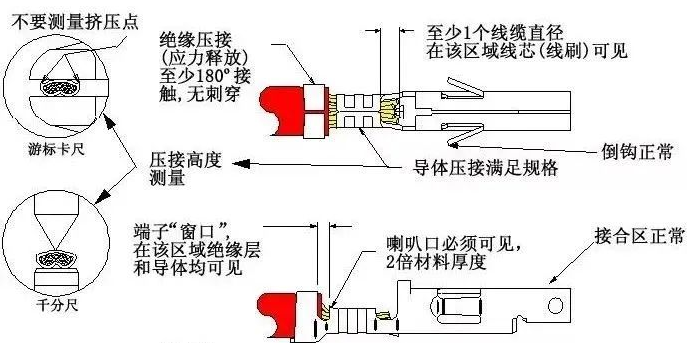

正確執行的壓接示例參見圖B。絕緣壓接區壓縮絕緣層，但不會刺穿。線芯（或線刷）伸出于導體壓接區前部的距離至少等于線纜導體的直徑。例如，1.02mm（18 AWG）線纜應伸出至少.040"。在絕緣和導體壓接區之間的部分可以看見絕緣層和導體。導體壓接區在引入端和尾端呈喇叭形，而過渡區和接合區在壓接工藝前后始終保持不變。

圖B 良好壓接

如果您的壓接端子看起來和圖B中的端子不同，可能是因?yàn)樵趬航庸に囍谐霈F(xiàn)了錯誤。下面是壓接工藝中可能出現的13個最常見的問題 ，以及如何避免它們。

1.壓接高度過小

壓接高度是指導體壓接區在壓接后的橫截面高度，它是良好壓接最重要的特征。連接器制造商提供了為端子設計的每種線纜尺寸的壓接高度。給定線纜的正確壓接高度范圍或公差可能小達0.002"。在如此嚴格的規范下，檢驗壓接機是否設置正確對于獲得良好壓接是非常重要的。

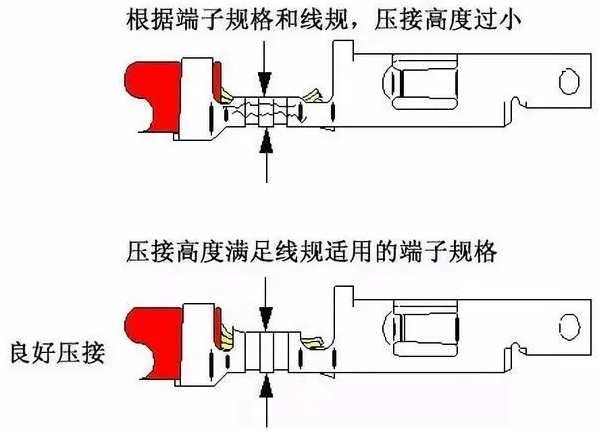

圖I 倒退壓接高度過小

過小 (圖 I) 或過大 (圖 II) 的壓接高度無法提供規定的壓接強度（對線纜端子的保持力），會減小線纜拉拔力和額定電流，一般情況下還會引起壓接頭在非正常的工作條件下性能降低。過小的壓接高度還會壓斷線芯或者折斷導體壓接區的金屬。

2.壓接高度過大

壓接高度過大

過大的壓接高度無法正確壓縮線芯，引起壓接區過大的無效空隙，因?yàn)榫€(xiàn)芯和端子金屬之間沒有足夠的金屬間接觸。

圖II 倒退壓接高度過大

問題#1 和 #2的解決方法很簡單：調節壓接機上的導體壓接高度。在首次使用壓接機進行工作時，使用圖B, 中所示的游標卡尺或千分尺檢驗壓接高度在規定范圍內，并且在工作過程中應按照要求的頻度重新檢查，以保持正確的壓接高度。

3.絕緣壓接區過小

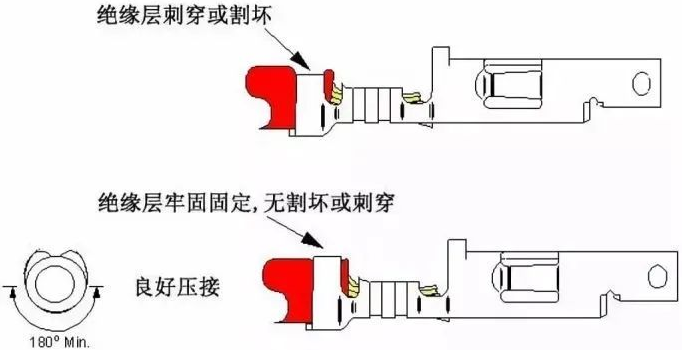

由于絕緣類型和厚度的多樣性，連接器制造商一般不會提供絕緣層的壓接高度。絕緣壓接為導體壓接區提供應力釋放，這樣在線纜彎曲時不會使線芯折斷。過小的絕緣壓接區會使絕緣壓接區中的金屬應力過大，削弱其應力釋放功能。

圖III 絕緣壓接高度過小

4.絕緣壓接區過大

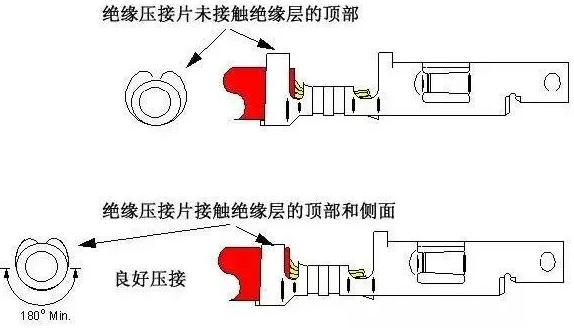

圖IV 絕緣壓接高度過大

大多數類型的壓接工具可以獨立于導體壓接高度而調節絕緣壓接高度。正確的調節使得端子夾緊絕緣層至少180度，并且不會刺穿絕緣層。在端子的絕緣壓接件的外徑與線纜絕緣層的外徑接近相同時，最好的方法是IDT技術。

5.松散的線芯

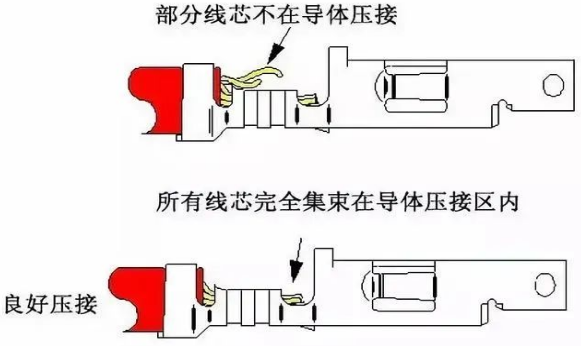

松散的線芯 (圖 V) 是導致壓接問題的另一個常見原因。如果所有線芯沒有完全封閉于導體壓接區，壓接件的強度和電流負載能力都會大幅降低。要獲得良好的壓接，必須滿足連接器制造商指定的壓接高度。如果并非所有線芯都對壓接高度以及壓接強度起到作用，那么壓接件的性能將無法達到規定要求。

一般來說，松散線芯的問題是很容易解決的，只需重新收攏線纜成束，然后插入進行壓接的端子中。如果從線纜上剝下絕緣層是單獨的操作過程，在處理或集束過程中可能會不小心將線芯分離。使用剝線并保持工藝去除絕緣層，這樣絕緣套并沒有完全從線纜上去除，直至準備用端子壓接在線纜上，有助于最大限度減小線芯松散問題問題。

圖V 線芯松散

6.剝線長度過短

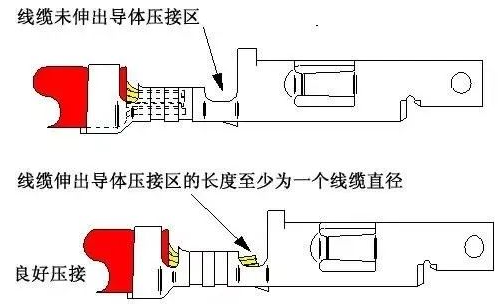

如果剝線長度過短，或者線纜沒有完全插入導體壓接區，端接可能不能達到規定的拉拔力，因?yàn)榫€(xiàn)纜與端子之間的金屬間接觸減少了。如圖 VI所示，線纜的剝線長度過短(注意絕緣層處于正確位置)，伸出導體壓接區前部的距離無法獲得要求的一個線纜外徑。解決方法很簡單：增大剝線設備的剝線長度至該端子的規定值。

圖VI 撥線長度過短

7.線纜插入過深

與過短的剝線長度相關的另一個壓接問題，出現在線纜插入壓接區過深的情況下。如圖 VII所示，絕緣層向前過深地插入絕緣壓接區，導體伸出至過渡區。在實際應用中，這可能引起三種失效模式。其中兩種是由于導體壓接區中金屬間接觸減少，使得額定電流和線纜拉拔力降低。金屬與塑料的接觸沒有金屬間接觸牢固，而且它不導電。（我們推薦你關注“機械工程師”公眾號，第一時間掌握干貨知識、行業信息）

圖VII 線纜插入過深

第三種失效模式在連接器接合時可能出現。如果線纜伸出至過渡區過深，插針端子的尖端碰撞上線纜，可能會阻止連接器完全就位，或者可能導致插針或插孔端子彎曲。這種情況稱為端子碰撞。

在極端情況下，即使端子在外殼內完全就位，但是會被推出外殼背部。要解決這個問題，確認沒有使用過大的力將線纜插入壓接機而使之越過壓接機的線纜止口，或者調節線纜止口的位置使之正確地軸向定位已剝皮的線纜。

8."香蕉" (過度彎曲) 端子

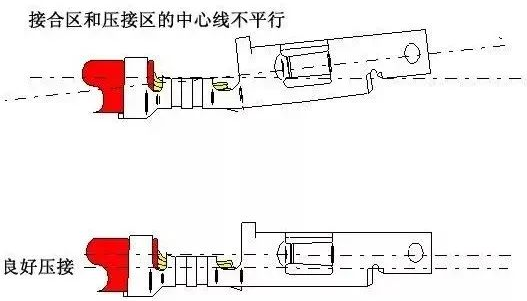

最形象的壓接問題之一稱為"香蕉"壓接(圖 VIII)，因?yàn)閴航佣俗映氏憬缎螤?。這使得端子很難插入外殼中，可能引起端子碰撞。這個問題很容易解決，調節壓接機上的限制銷的位置即可。這個小銷位于壓接機中，在壓接區壓接在線纜上時接觸端子的接合區。在壓接過程中，端子一端的大量金屬（在壓接區中）移動。如此大的作用力趨向于強迫端子的前部上翹，除非被適當?shù)?quot;限制銷"所限制。

圖VIII "香蕉" (過度彎曲) 端子

9.壓接過于靠前

比較明顯的一個壓接問題是過渡區的局部被損壞，如圖 IX所示。在圖示的端子中，豎直的突起部分是稱為"端子止口"的設計特征。其功能是防止端子過深地插入外殼。如果止口被完全損毀，實際端子會被推向一直穿過外殼。

圖IX 壓接過于靠前

解決方法比較簡單：引起這一問題的原因是端子和金屬條(當你從制造商處收到貨時端子所連接的金屬條)相對于壓接機的位置不正確。只需放松可互換工具的基板，然后重新對準壓接機，即可解決問題。

10.喇叭口過小

喇叭口 (圖 X)的正確尺寸是接近端子材料厚度的2倍。例如，如果端子由厚度為.008"的材料制成，喇叭口應當約為.016"。雖然幾千分之一英寸的偏差不會在本質上影響端子的性能，如果缺少喇叭口，或者小于端子材料厚度，會有割斷線芯的危險。保留的線芯減少會降低端接強度。要校正該問題，確認壓接設備上的沖頭和砧座正確對準。

11.喇叭口過大

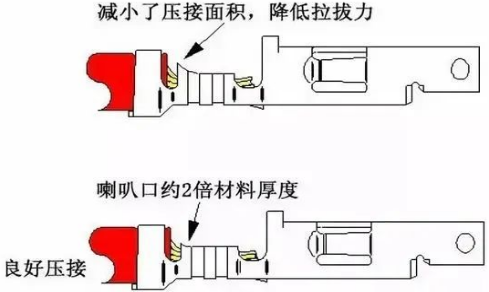

如果喇叭口過大也會出現問題 (圖 Xl)，因?yàn)檫@會減小端子壓接區與線纜接觸的總面積。線纜與端子的接觸面越小，線纜拉拔力越小。如果壓接高度正確，那么可能是由于工具磨損引起的問題，應當予以更換。

圖XI 喇叭口過大

12.尾料過長

在壓接過程中，尾料從端子上裁切下來。如果保留的尾料過長 (圖 XII)，就會出現問題。當端子插入外殼中時，過長的金屬尾料會伸出至連接器的后部，在施加較高的電壓時引起連接器的相鄰觸點之間的電弧。如果端子前部的尾料過長，會干涉連接器的接合和引起"端子碰撞"。

圖XII 尾料過長

解決方法比較簡單：調節壓接機上的基板，使端子在壓接機中正確居中。端子沒有正確居中的另一個標志是喇叭口沒有正確成形。出現這種情況是因?yàn)槔瓤谂c尾料的工具具有空間關系。

13.倒鉤彎曲

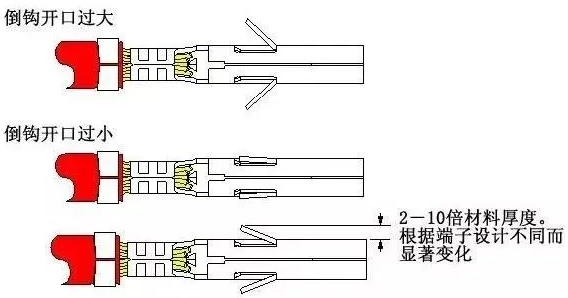

盡管倒鉤彎曲并不一定是不正確的壓接過程產生的，但是連接器還是會失效。倒鉤 (圖 XIII) 可能向內或向外過度彎曲，這會影響端子完全鎖入塑料外殼的能力。倒鉤的損害可能是由于端子從卷軸上展開時，壓接機的轉軸固定器上的摩擦輪過緊，也可能是端子壓接在線纜上之后的搬運引起的。通常已端接的線纜會捆扎成束，庫存或運輸至工廠的另一個地點。在捆扎過程中，或者每根已端接的線纜從線束中取出時，倒鉤也可能會彎曲。

如果是在壓接機上出現損壞，那么需要調節摩擦輪的松緊度，只需保持端子卷軸不會由于其自重而展開即可。如果問題出在捆扎過程，需要采用更小的線束或改進搬運程序。
