端子壓接的目的要求及工藝

什么是壓接？

壓接是在導線和端子接觸區域施加壓力使其成型，實現緊密連接的工藝。

端子壓接的目的及要求，在壓接端子與導線之間提供不可分離的, 長時間可靠的電氣和機械連接。壓接應便于生產加工。

導線的壓接過程中，有芯線部分和絕緣部分的壓接，芯線壓接與絕緣皮壓接有一定的區別，芯線壓接保證了端子與電線的良好連接，絕緣皮壓接是為了減少震動以及移動對芯線。

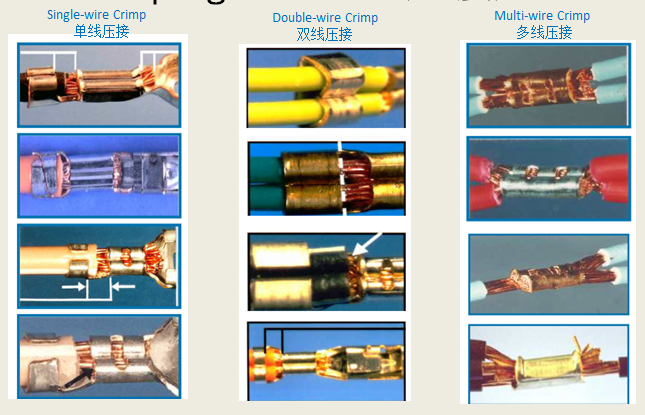

壓接分為單線壓接、雙線壓接、多線壓接。

端子壓接的過程

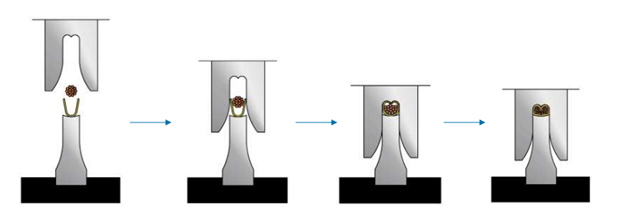

在壓接過程中，導體受到套管的擠壓，在經度和緯度兩個方向上均發生形變，形成冷焊。導體與套管表面的原氧化膜變形破裂，導體與端子套管的純凈金屬表面充分緊密接觸，擠壓變形過程中的微運動，顯微鏡下，可觀察到金屬表面互相交融粘連。

端子壓接質量的檢查與評價

端子壓接質量判斷有以下幾個方面：外觀檢測、壓接高度測量、壓接剖面分析及壓接保持力測量。

端子壓接外觀檢查

外觀接查主要包括4個方面，即導體層、絕緣層、壓接喇叭口及端子料頭部位。各個部分的要求如下：

1 導體端部要求：

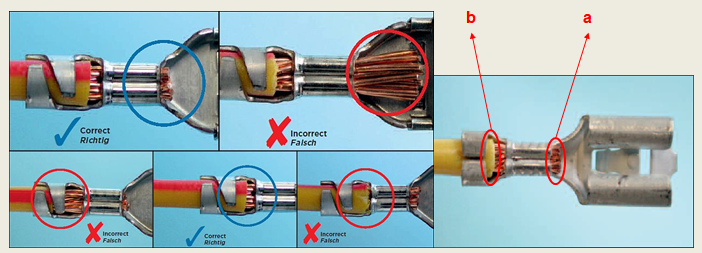

a. 導體端部應與導體壓接區域頂端平齊，最多不超過壓接區域頂端1mm （圖中a 區域）

b. 超過導體壓接區域端的導體部分不能阻礙端子的對配功能和鎖扣功能

c. 若端子對配的連接器采用的是family seal（預先組裝在接插件里的密封件），則導體壓接區域頂端的導體部分長度建議不大于0.5mm

2 絕緣層頂端要求：

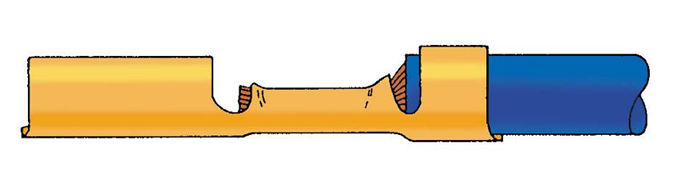

絕緣層頂端需在導體壓接區和絕緣壓接區之間區域（圖中b 區域）可見。

3 壓接兩端喇叭口要求：

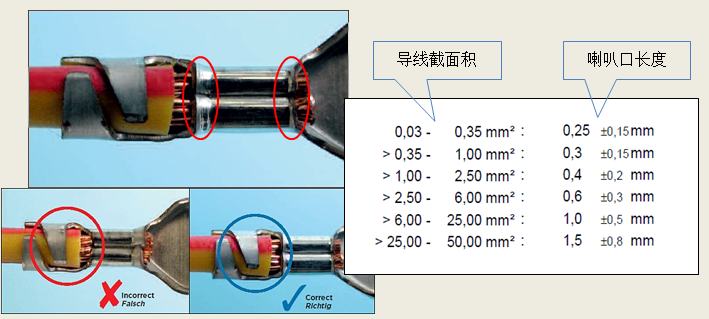

a.導體壓接區域后端需有喇叭口結構，喇叭口長度尺寸根據線徑?jīng)Q定。

b.導體壓接區域前端喇叭口可允許的最大值與后端一致。

4 端部切斷突起（料頭）要求：

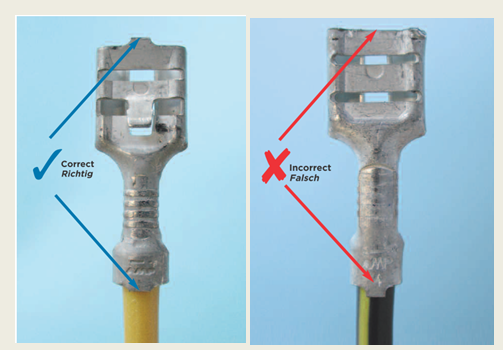

a. 料頭必須可見，以保證端子沒有損傷。

b. 料頭不應影響端子正常插入塑殼和對配。

c. 料頭最大長度不應超過0.5mm，對于使用family seal的連接器，料頭最大長度不應超過0.3mm，

料頭不能損傷密封圈。

壓接高度測量

導體部分壓接高度測量和公差要求：a. 導體壓接高度的公差由電線線徑?jīng)Q定。b. 導體壓接高度在生產過程中需持續管控。

壓接寬度與壓接模具尺寸有關，壓接寬度不作為生產控制尺寸。

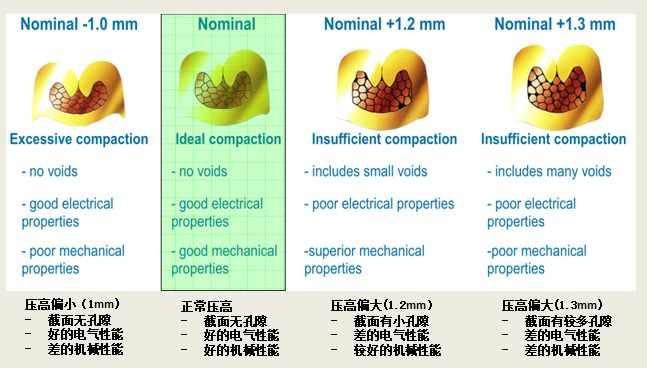

壓接高度與性能對比

壓接剖面分析

為檢查端子壓接的質量，經常要做壓接剖面檢測，檢測剖面的要求：

a. 剖面的切割方向需是垂直方向

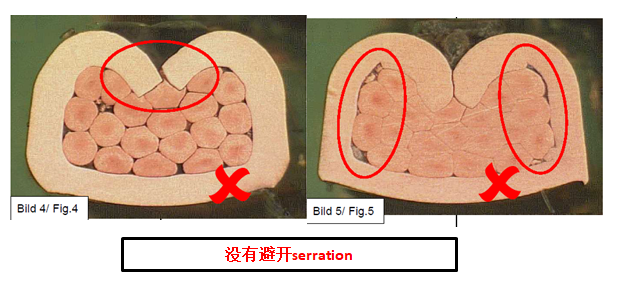

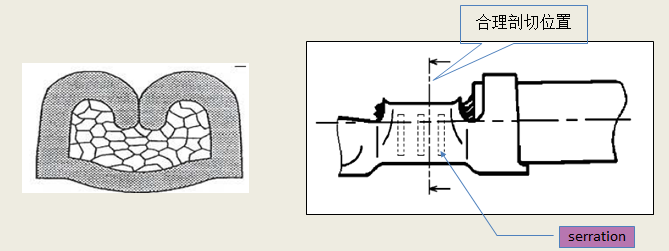

b. 剖面位置需在導體壓接區中間，且需避開 serration 齒狀突起部分

c. 做剖面時，需在端子周圍和內部灌入人工合成膠，避免端子和導線移動偏移

d. 切割后需要進行表面研磨和酸蝕，便于觀察檢驗

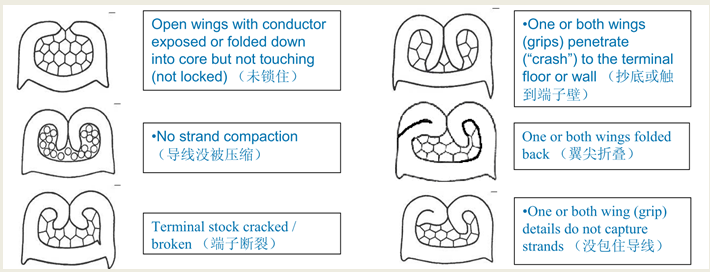

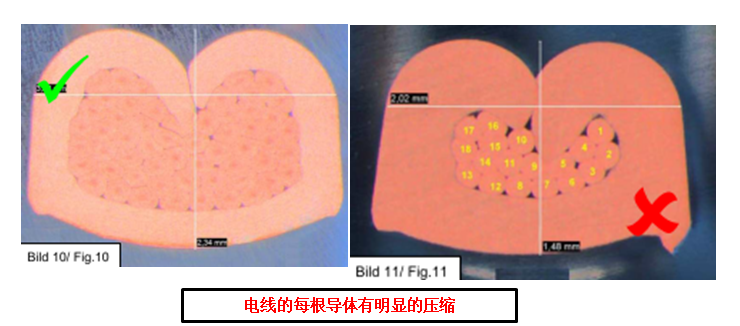

e.無孔隙、截面對稱、所有導線都應被壓實、翼端只接觸導線、 端子無裂紋、端      子兩邊完全閉合，并有一定的支撐長度

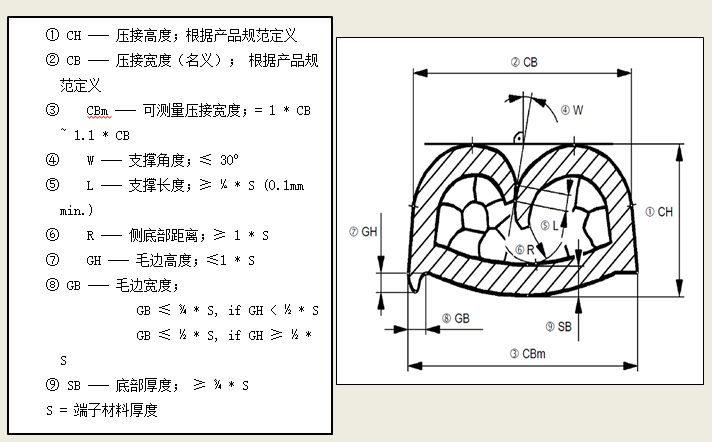

端子剖面參數及要求。（通過顯微鏡測量相關的參數）

壓接保持力測量

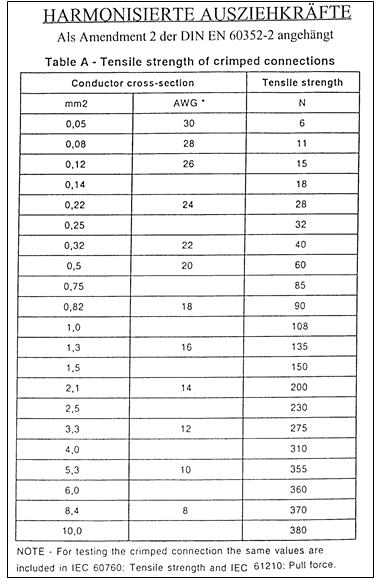

端子保持力測量的符合性可以參考下表。
