SMP 連接器的認識

發布時間：04/17 —— 2023 2322

什么是 SMP 連接器？

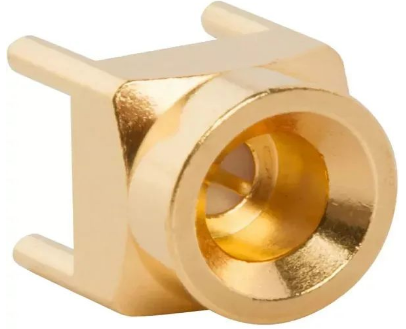

超小型推入式 (SMP) 連接器是高度屏蔽、非常小的互連，通常用于小型化高頻同軸模塊和高數據速率應用，例如天線、寬帶安裝、測試和測量以及量子計算。該產品由 Gilbert（現為 Corning Gilbert）在 1980 年代后期開發，并以 GPO（Gilbert Push-On）的形式銷售。GPO 的流行導致人們要求有一個可以標準化用于軍事用途的版本。CDI 工程師（現為 Carlisle Interconnect Technologies）為接口標準化做出了貢獻，該接口成為了我們今天所知的 SMP。SMP 廣泛用于促進射頻/微波應用中的密集封裝。

SMP 連接器因其易于使用的設計而得名：安裝人員只需將這些插入式連接器推到一起即可進行連接。它們可以很容易地被拉開。三種不同級別的制動——建立或斷開連接所需的接合/分離力——可用：全孔、有限孔和平滑孔。除了推入式插配形式外，還提供卡入式 SMP。

SMP 接口現已提供多種配置，使設計工程師能夠提高其設計的性能和復雜性，并改進其外形尺寸。

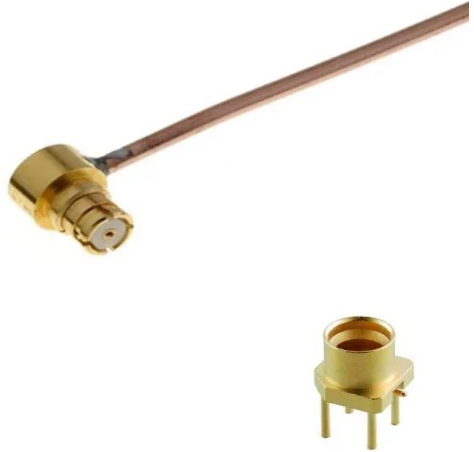

超小型推入式迷你 (SMPM) 或 mini-SPM 連接器是超小型、高頻 SMP 型連接器，用于高達 65 GHz 的應用。Mini SMP 連接器端接至同軸電纜或 PCB。這些通常是密封的。

設計說明

標準化： SMP 連接器符合 MIL-STD 348、326-1 到 -5 標準。MIL-STD-348 涵蓋了較小的 SMPM 版本；328-1 到 -3。

在板載應用中，浮動母對母連接器或“子彈”可與 SMP 一起使用，以實現配備公 PCB 連接器的板的堆疊。子彈提供配對之間的鏈接并補償徑向和軸向錯位。

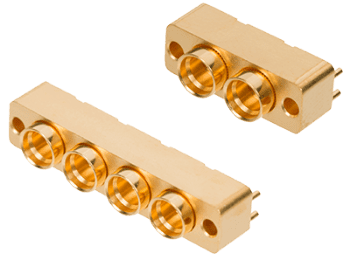

SV Microwave 的單端口、二端口和四端口 PCB 表面貼裝連接器非常適用于對精度至關重要的高頻印刷電路板應用。當前的接口配置包括 SMP、SMPM 和 SMPS 系列。

阻抗： 50 歐姆
頻率范圍：直流至 40 GHz
介電耐壓：海平面 500 Vrms
射頻泄漏：最大 80 分貝。在 3 GHz 時，最大 65 dB。在 26.5 GHz
溫度范圍： -65° 至 165°C
耐用性： 最少 100 次循環。進入一個完整的止動罩；最少 500 次循環 進入有限的止動罩；至少 1,000 次循環，進入光滑孔護罩

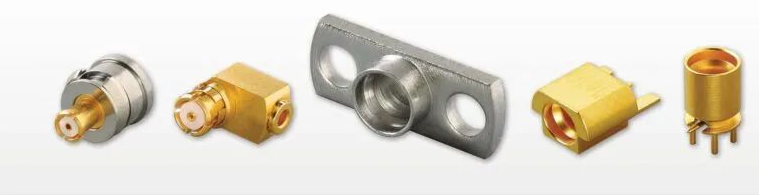

雷迪埃的 SMP 連接器有多種配置可供選擇，包括適用于高達 12 GHz 電信應用的經濟型 SMP-COM（部件系列 R222 9）。

徑向偏差： +/-0.25mm
軸向偏差： 0/+0.25mm（帶固定長度適配器）
配合方式： 推入式或卡入式
尺寸： 接口的外徑約為。3.30 毫米

SMP 連接器

市場、部門和應用

數據通信/電信、測試與測量、醫療、軍事和航空航天
