電壓等級

電動汽車的電壓級別為B級

直流

DC60V<U≤DC1000V

交流

15HZ-150Hz AC25V<U（rms）≤AC660V

高壓線束的要求

基于600V高壓架構，新能源車高壓線束相比傳統線束安全性、可靠性要求更高。

1.耐高電壓高電流

2.高防護等級

3.電磁屏蔽

4.絕緣性

5.耐高溫

6.高耐久

高壓線束的優勢

相比于傳統線束零部件多而雜、生產效率和毛利較低的現狀。高壓線束零部件少，復雜性較低、定價高、毛利遠高于低壓線束。

高壓線束制作基本流程

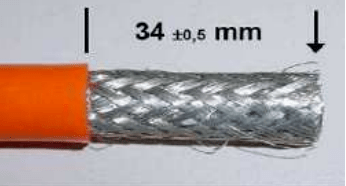

機器定位剝皮（外絕緣層）

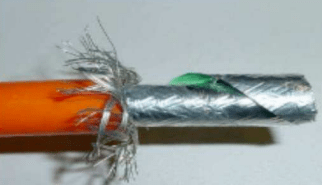

屏蔽層剪切

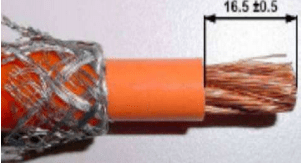

機器定位剝皮（內絕緣層）

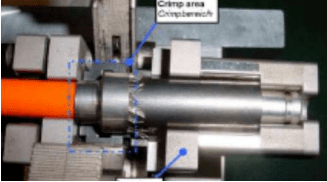

端子壓接（指定氣壓）

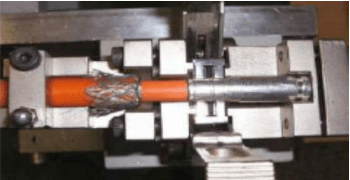

屏蔽層壓接

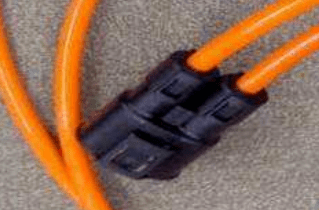

密封墊圈鎖止機構安裝

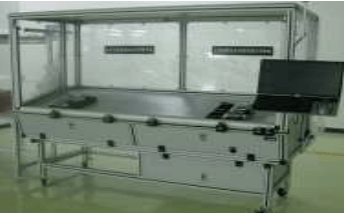

高壓擊穿測試（100%）

成品

高壓線束主要測試

1.高壓大電流測試，2.電磁屏蔽測試

3.密封等級檢測，4.振動與沖擊

5.導通性檢測，6.組裝漏失檢測
