1.發電機

　　A 直流發電機上電樞輸出接線柱，調節器上相應接線柱

　　B 交流發電機上輸出接線柱，直流發電機調節器上接蓄電池正極接線柱，交流發電機上接點火開關或電源開關的接線柱

　　D+ 交流發電機上磁場二極管接線柱，調節器上相應接線柱，當無61接線柱時，用于充電指示燈的接線柱

　　F 發電機上的磁場接線柱，調節器上相應接線柱

　　S 交流發電機上調節器接蓄電池電壓檢測點接線柱

　　W(1或2) 交流發電機上相應電流接線柱

　　2.啟動系統

　　15a 啟動機開關上接點火線圈的接線柱

　　31a 帶有12/24電壓轉換開關時電壓轉換開關上接蓄電池正極

　　31 12/24 電壓轉換開關上接蓄電池負極的接線柱

　　48 啟動繼電器上或12/24電壓轉換開關上控制啟動機電壓開關上的輸出接線柱，啟動機電壓開關上相應接線柱

　　50 點火開關上，預熱啟動開關上 用于啟動輸出接線柱，啟動按鈕的輸出接線柱 機械式啟動開關上的相應接線柱

　　帶有12/24電壓轉換開關時，電壓轉換開關上控制車身輸入接線柱

　　61a 復合啟動繼電器上，接充電指示燈的接線柱

　　86 啟動繼電器上繞組始端接線柱

　　A 啟動繼電器上接交流發電機A的接線柱

　　N 復合啟動繼電器上，接交流發電機N或類似作用的接線柱

　　3.點火系統

　　1 點火線圈和分電器上互相連接的低壓接線柱，電子點火裝置中，點火線圈上輸入信號低壓接線柱

　　1a 帶有兩個分立電路的分電器I的低壓接線柱（自點火線圈I的低壓接線柱）

　　1b 帶有兩個分立電路的分電器II的低壓接線柱（自點火線圈II的低壓接線柱）

　　1e 電子足見上輸入信號接線柱

　　7 無觸點分電器上輸出信號的接線柱，電子組件上輸出信號接線柱

　　15 點火開關和點火線圈上互相連接的接線柱，電子點火裝置中，點火線圈 分電器 電子組件上的電源接線柱

　　4.預熱啟動裝置

　　15 預熱啟動開關上接其他用電設備的接線柱

　　19 預熱啟動開關上預熱接線柱

　　50 預熱啟動開關上的啟動接線柱

　　5. 一般用途的接線柱（除發電裝置外均可用）

　　30 電器上接蓄電池正極或電源的接線柱

　　31 電器上接蓄電池負極的接線柱

　　E 電器上的搭鐵接線柱

　　汽車電路圖中接線端子分析（四）

　　照明與信號系統接線端子（除轉向信號）

　　54 制動燈開關和制動燈互相連接的接線柱

　　55 霧燈開關和霧燈相互連接的接線柱

　　56 燈光總開關和變光開關互相連接的接線柱，變光開關上除遠、近、超車接線柱外的另一個接線柱

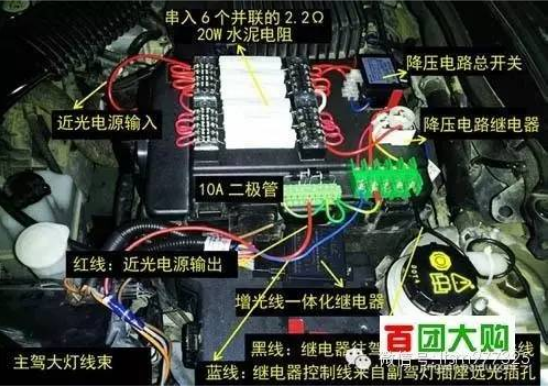

　　56a 變光開關上遠光接線柱，遠光燈上相應的接線柱

　　56b 變光開關上近光接線柱，近光燈上相應的接線柱

　　57 燈光總開關上或點火開關上和停車燈開關相互連接的接線柱

　　57L 停車燈開關和左停車燈互相連接的接線柱

　　57R 停車燈開關和右停車燈互相連接的接線柱

　　58 燈光開關上接前小燈、示寬燈、尾燈、牌照燈、儀表照明燈等的接線柱，燈光開關用于控制示寬燈、尾燈、牌照燈、儀表照明燈的接線柱

　　58a 儀表照明燈開關和儀表照明燈互相連接的接線柱（單獨布線時）

　　58b 室內照明燈開關和室內照明燈互相連接的接線柱（單獨布線時）

　　58c 燈光總開關和前小燈互相連接的接線柱（單獨布線時）

　　59a 倒車燈開關和倒車燈互相連接的接線柱

　　59b 倒車燈警報器上的電源接線柱

　　5.轉向信號與報警系統

　　49 轉向開關上的輸入接線柱，警報開關上接轉向開關的接線柱

　　49a 警報閃光器和警報開關上互相連接的接線柱

　　49L 轉向開關，警報開關上和左轉向燈互相連接的接線柱

　　49R 轉向開關，警報開關上和右轉向燈互相連接的接線柱

　　L 轉向信號閃光器上接轉向開關接線柱，警報開關上接轉向信號閃光器的接線柱

　　P 轉向信號閃光器上接監視燈的接線柱

　　P1 左監視燈的接線柱

　　P2 右監視燈的接線柱

　　喇叭和聲響報警系統

　　72 警報開關上的接線柱

　　H 喇叭繼電器上接電喇叭的接線柱

　　S 喇叭繼電器上，電磁閥撒謊那個接喇叭按鈕的接線柱

　　W 警報繼電器上，接警報燈，警報喇叭的接線柱

　　汽車電路圖中接線端子分析（六）

　　6.刮水器與洗滌器接線柱標記

　　53 刮水電機上的主輸入接線柱，刮水器開關上相應接線柱，間歇繼電器上繞組始端接線柱，洗滌器上電源接線柱

　　53c 洗滌器和刮水器開關相互連接的接線柱

　　53e 帶有復位機構的刮水器上的復位接線柱，刮水器開關上的相應接線柱

　　53i 刮水器開關上和間歇繼電器上繞組互相連接的接線柱

　　53j 刮水器開關上和間歇繼電器上觸點互相連接的接線柱

　　53m 刮水器和間歇繼電器互相連接的接線柱

　　53s 間歇控制板上的電源接線柱，刮水器開關上相應接線柱

　　53H 雙速刮水器上高速接線柱，刮水器開關上相應接線柱

　　53L 雙速刮水器上低速接線柱，刮水器開關上相應接線柱

　　7.機械開關（專用除外）

　　81 開關動斷觸點和轉換觸點上的輸入接線柱

　　81a 開關動斷觸點上的第一個輸出接線柱

　　81b 開關動斷觸點上的第一個輸出接線柱

　　82 開關上動合觸點的輸入接線柱

　　82a 開關動合觸點的第一個輸出接線柱

　　82b 開關動合觸點的第二出接線柱

　　82z 多級開關上動合觸點的第一個輸入接線柱

　　82y 級開關上動合觸點的第二個輸入接線柱

　　82x 級開關上動合觸點的第三個輸入接線柱

　　83 檔位開關上的輸入接線柱

　　83a 檔位開關上，檔位Ⅰ的輸出接線柱

　　83b 檔位開關上，檔位Ⅱ的輸出接線柱

　　83L 開關左檔位的輸出接線柱

　　83R 關右檔位的輸出接線柱

　　84 位開關（中間零位）的輸入接線柱

　　84a 檔位開關（中間零位）的輸出接線柱

　　84b 檔位開關(中間零位）的輸出接線柱

　　8.繼電器

　　84 繼電器上繞組始端和觸點共同輸入接線柱

　　84a 繼電器上繞組末端輸出接線柱

　　84b 繼電器上觸點輸出接線柱

　　85 繼電器上繞組末端輸出接線柱

　　86 繼電器上繞組始端輸入接線柱

　　87 繼電器上動斷觸點和轉換觸點的輸入接線柱

　　87a 繼電器動斷觸點的第一個輸出接線柱

　　87b 繼電器動斷觸點的第二個輸出接線柱

　　87c 繼電器動斷觸點的第三個輸出接線柱

　　87z 繼電器上動斷觸點和轉換觸點的第一個輸入接線柱（單獨電流回路時）

　　87y 繼電器上動斷觸點和轉換觸點的第二個輸入接線柱（單獨電流回路時）

　　87x 繼電器上動斷觸點和轉換觸點的第三個輸入接線柱（單獨電流回路時）

　　88 繼電器動合觸點的輸入接線柱

　　88a 繼電器動合觸點的第一個輸出接線柱

　　88b 繼電器動合觸點的第二個輸出接線柱

　　88c 繼電器動合觸點的第三個輸出接線柱

　　88z 繼電器上動合觸點的第一個輸入接線柱（單獨電流回路時）

　　87y 繼電器上動合觸點的第二個輸入接線柱（單獨電流回路時）

　　87x 繼電器上動合觸點的第三個輸入接線柱（單獨電流回路時）
