什么是接線端子

接線端子，是電氣設備中用來連接線路的一種配件產品。目前用的比較廣泛的pcb板端子、柵板式端子，彈簧端子等。

接線端子的命名規則

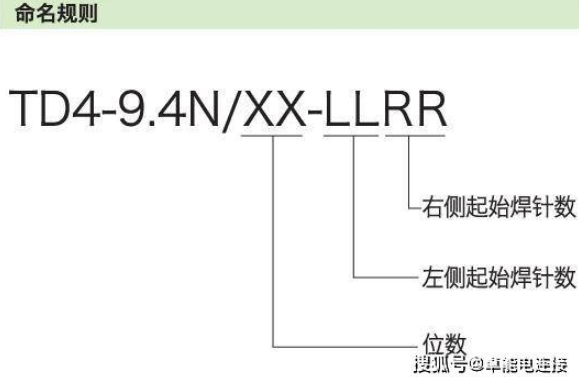

目前接線端子的命名通常用英文字母+數字，或用漢語拼音字母+數字的組合方式，表明系列產品的型號或者命名，如下圖所示：

接線端子的分類

就目前市場來說，接線端子可分為插拔式接線端子、柵欄式接線端子、彈簧式接線端子、軌道式接線端子、穿墻式接線端子等。

接線端子的連接方式

1、螺釘連接

螺釘連接，是采用螺釘式接線端子排的連接方式，不過要注意連接導線的更大/最小截面，以及螺釘?shù)臄Q緊力矩。

2、焊接

焊接方式中較為常用的為錫焊，錫焊連接最重要的是焊錫料與被焊接表面之間應形成金屬的連續性。

3、壓接

壓接，是指為使金屬在規定的限度內壓縮和位移并將導線連接到接觸對上的一種技術。要注意的是壓接連接是性連接，只能使用一次。

4、繞接

繞接，是將導線直接纏繞在帶棱角的接觸件繞接柱上。繞接時，導線在張力受到控制的情況下進行纏繞，壓入并固定在接觸件繞接柱的棱角處，以形成氣密性接觸。

5、刺破接連

刺破，又稱絕緣位移連接，連接時不需要剝?nèi)ル娎|的絕緣層，依靠接線端子的“U”字形接觸簧片的刺入絕緣層中，使電纜的導體滑進接觸簧片的槽中并被夾持住，從而使電纜導體和接線端子簧片之間形成緊密的電氣連接性。

以上就是接線端子命名、類型及連接方式的介紹，希望對大家有所幫助！
