壓線端子是用于實現電氣連接的一種配件產品，工業上劃分為連接器的范疇。 隨著工業自動化程度越來越高和工業控制要求越來越嚴格、精確，接線端子的用量逐漸加大，被廣泛應用于電線電纜在各種現場及環境的接線過程中。隨著電子行業的發展，接線端子的使用范圍越來越多，而且種類也越來越多。端子的質量直接影響到電線電纜的通電情況質量，因此需要把控好端子在生產過程中的質量。壓線端子產量大，尺寸各異，對于人工檢測而言，勞動強度太大，機器視覺代替人眼對端子檢測就應運而生。

檢測需求

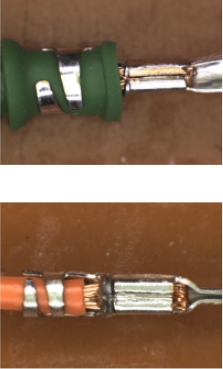

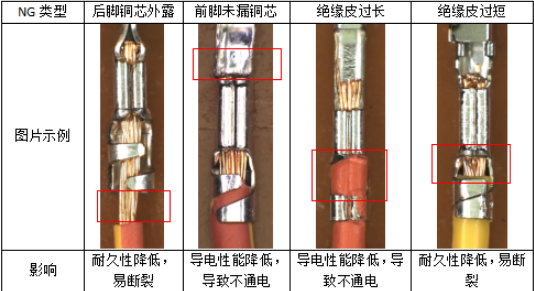

檢測端子壓接得外觀，篩選出不良得壓線端子，比如：絕緣皮過長、前/后腳銅芯外露。

項目難點

① 絕緣皮顏色多樣，因此需要軟件判別，識別多種顏色，區分銅芯與絕緣皮的顏色。

② 銅芯為金色，容易反光，需要特殊角度光源消除白色反光。

③ 壓線端子放到治具上，無法保證平整，導致端子易反光，顏色泛白，造成軟件誤判。

解決方案

智能檢測相機、工業鏡頭和低角度環形光源配套成壓線端子視覺檢測系統。
