汽車線束緊固件技術條件
發布時間：06/01 —— 2021
2408

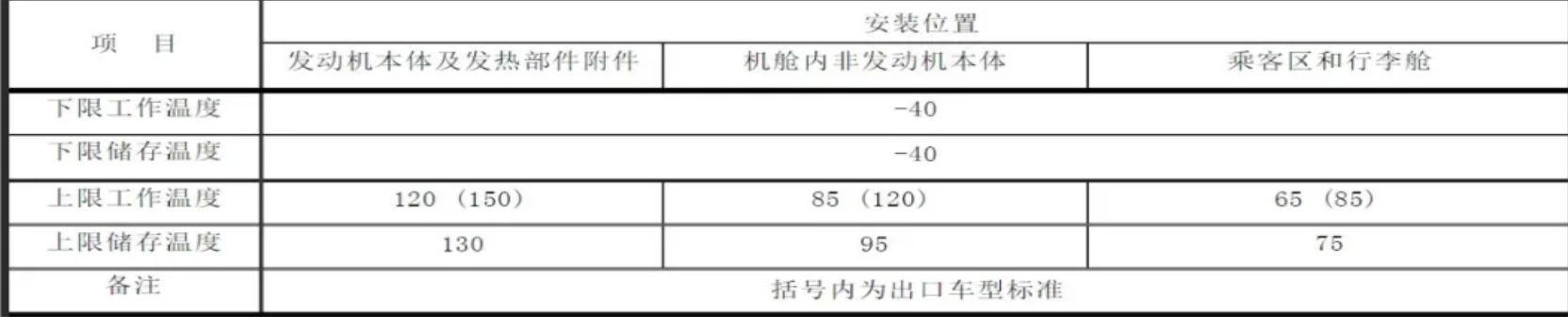

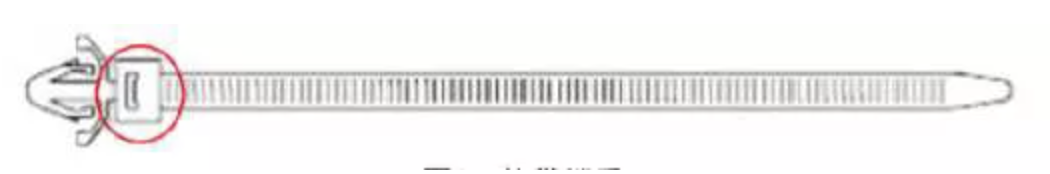

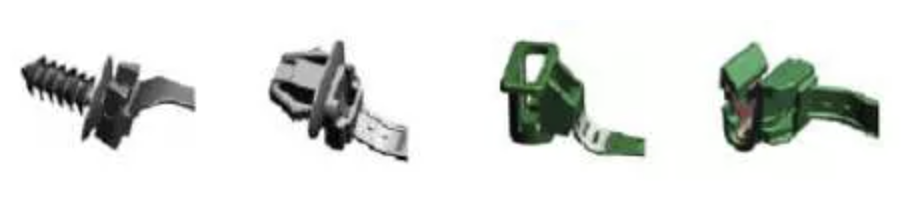

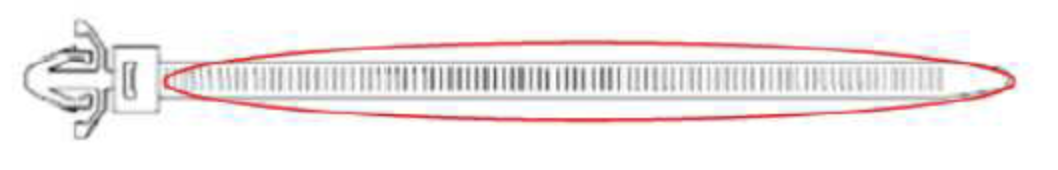

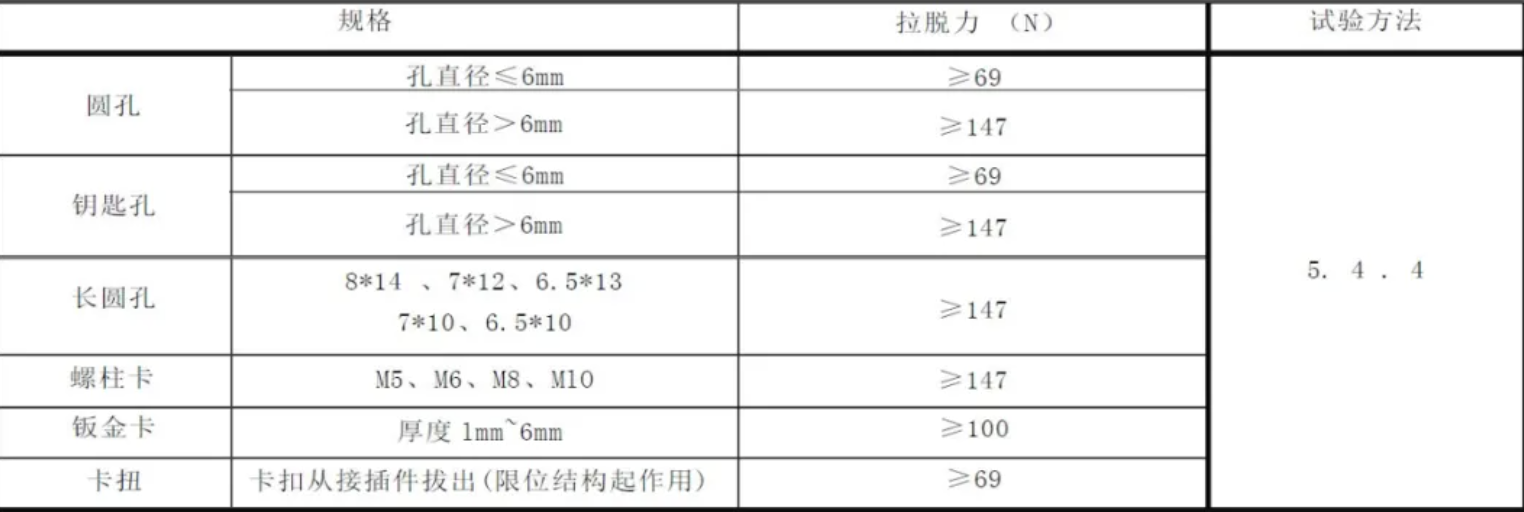

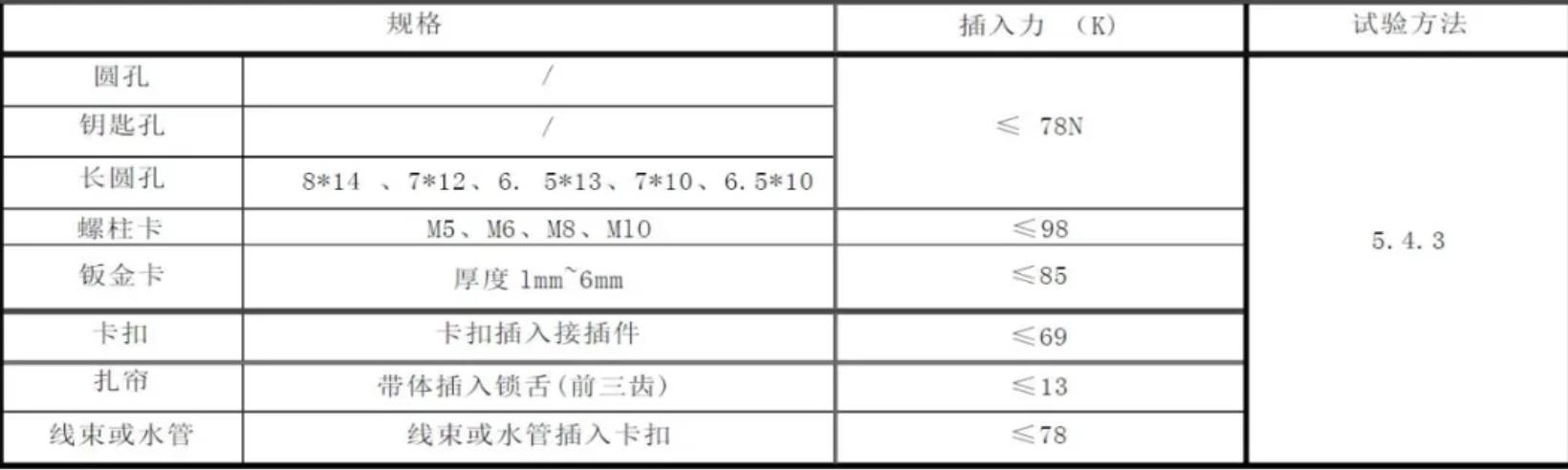

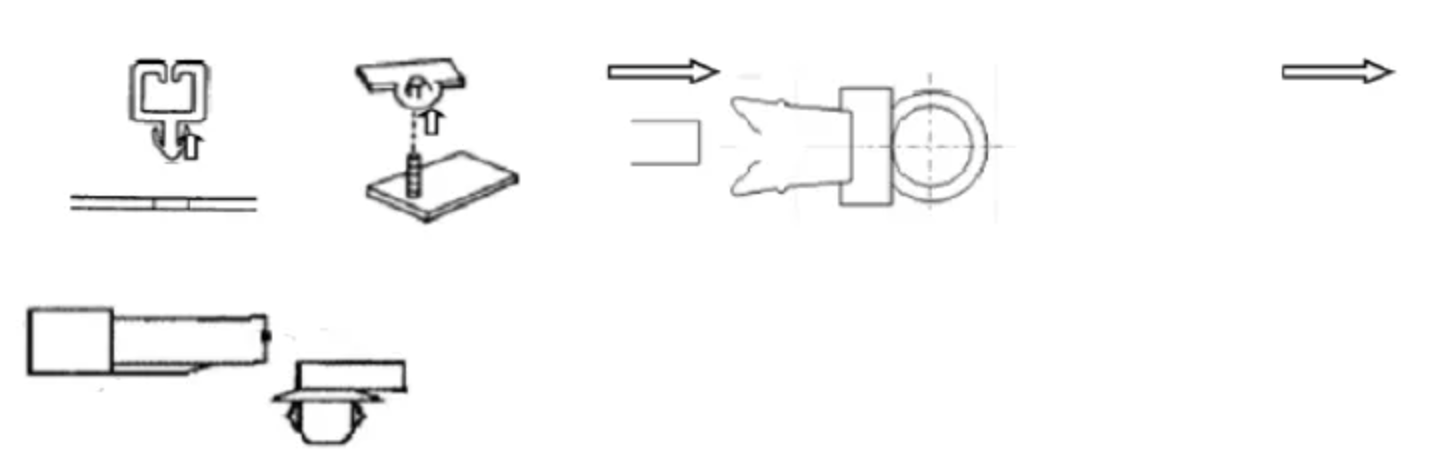

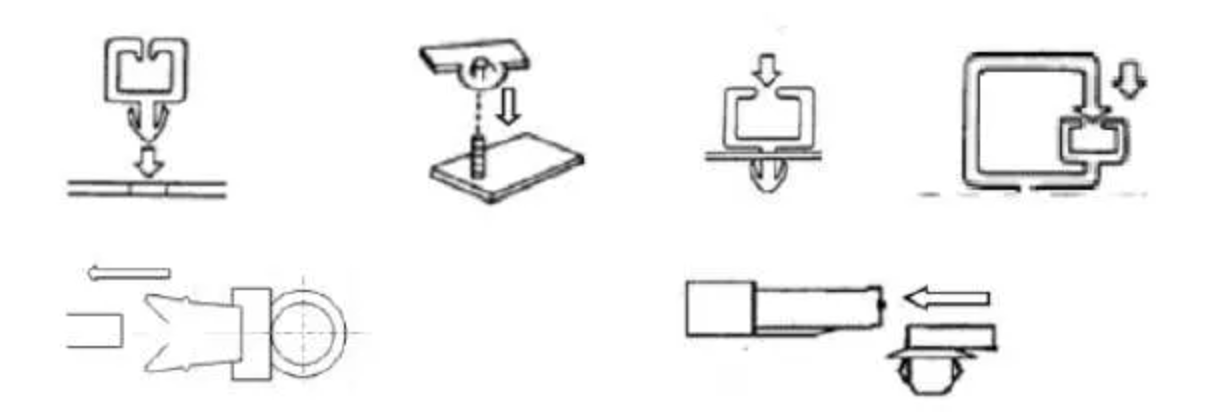

本標準規定 了汽車線束用緊國件的技術要求、試驗方法、檢驗規則、標識、包裝、運輸與貯存。本標準適用于乘用車線柬用緊固件 （以下簡稱緊固件〉。注塑時自于配合的 問題導致塑膠 溢出而形成的多余料。注塑過程中，由于材料厚度不均勻，產生的縮水，使制品里面形成真空，看起來好像有氣泡。塑料制品表面因不能完全融合而產生線性的熔接縫．汽車線束用緊固定件的性能應符合本技術條件的要求，并按照經規定程序批準的技術文件制造。圖紙中的技術要求中肉包含 以下方而：b） 緊固件和內鑲嵌定位結構的材料：e) 緊網螺栓、螺母的類型和 l 長度：g） 匹配電線柬或外保護材料的標準外徑及最大外徑按使用環境分，緊回件可分為以下幾個溫度等級，如表 1 所示緊固件材料符合相關標準大眾常用材料及對應的標準ABS TL527B吉利標準 Q/JL J160001 和Q/JL J124010產品尺寸應符合圖紙的尺寸要求。產品的表面色澤均勻一紋，平整面有光澤，無明顯飛邊、氣泡、翹曲、熔接痕、燒焦等缺陷。扎帶卡扣上與華身開孔螺栓或創扳配合具街固定作用的部分 （見閣 1） 。扎帶上起禁錮作用同時能縱向環繞在線束上的部分 （ 見罔 2 ）。扎帶上與自身帶體上鋸齒(或方孔)咬合起自我鎖緊作用的部分(見圖 3)。4.6.1.1 按規定的操作方法插入孔、螺栓、銅板、接插件或緊固件所用的最大力 （見下圖） 4.6.1.2 帶孔位固定的扎帶和卡扣，依據與其配合部位規格的不同，其插入力應符合表 2 的規定．4.6.2.1 按規定的操作方法從孔、螺栓、鋼板、接插件或緊固件拉脫所用的最小力(見圖 5)?4.6.2.2 帶孔位固定的緊固件，依據與其配合部位規格的不同，其拉脫力應符合表 3 的規定。

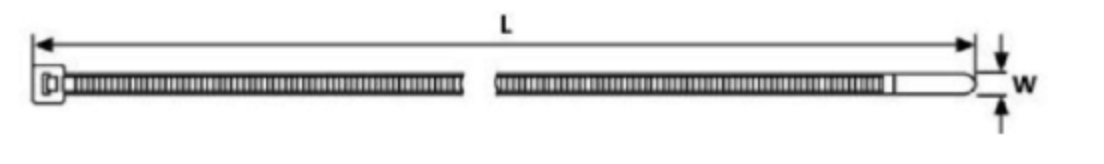

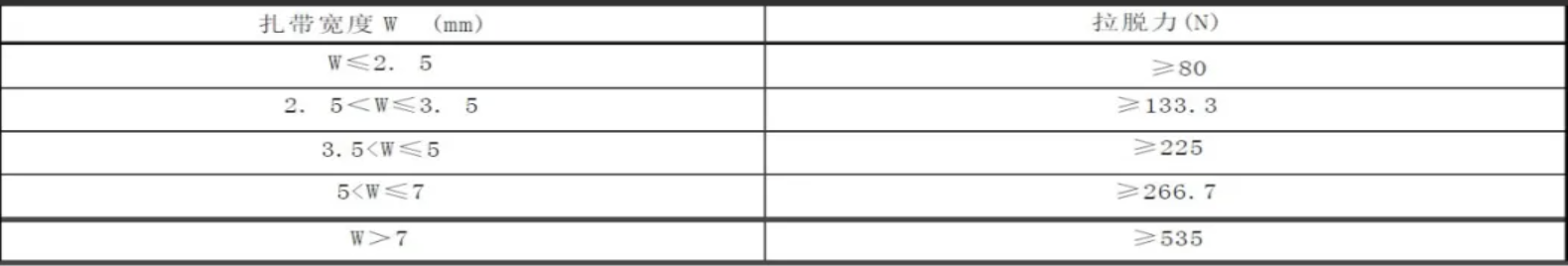

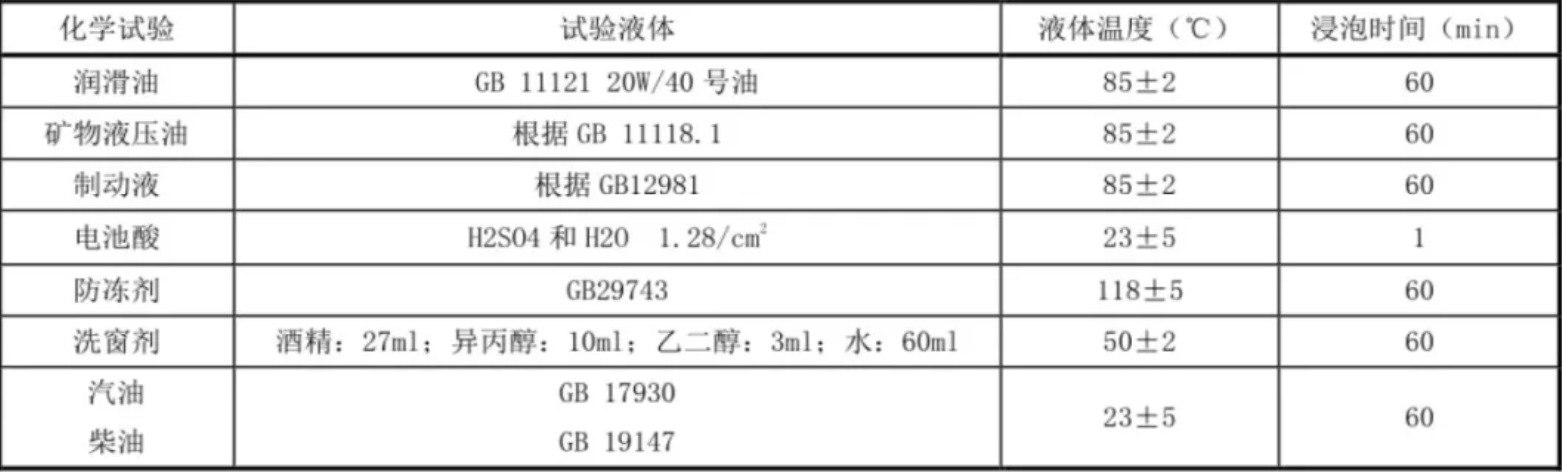

4.6.2.3 根據扎常常體寬度 〈 如闖 6 所示〉 的不同，J 主環形位脫力附符合表 4 的規定．按照 5. 5 條要求試驗后，檢查無滲漏現象．按 5. 6. 1 投進行低溫試驗，檢查產品外觀應符合 4.4.2 的要求．a） 將扎帶帶體全部長度緊貼纏繞在直徑為 3mm 的圓棒上，試樣帶體應無開裂、脆斷、典型降解等現象，將帶體插入扎帶鎖舌結構中，鎖舌應無脆斷現象(此條僅限于扎帶產品) ;b) 將緊固件頭部插入相應匹配鈑金端，試樣頭部應無脆斷現象。進行高溫試驗后，試驗溫度按照表 1 中工作溫度上限，檢查產品外觀應符合 4. 4.2 的要求:a） 將扎帶帶體全部長度緊貼纏繞在直徑為 3mm 的圓棒上，試樣帶體應無開裂、脆斷、典型降解等現象，將帶體插入扎帶鎖舌結構中，鎖舌應無脆斷現象(此條僅限于扎帶產品) ;b） 將緊固件頭部插入相應匹配鈑金端，試樣頭部應無脆斷現象。緊固件按按下列順序進行 10 個周期試驗， 每周期為 24h：a) 保持室溫t(23±5) ℃ ， 相對濕度（70～75） %時 4h；b) 相對濕度(95～99) ％時， 把 t 在 0. 5h 內升高到(55±2) ℃ ；d) 在 2.5h 內把 t 降到(-40±2) ℃ ， 保持2h；e) 在 1.5h 內把 t 從(-40±2)℃ 升到分級試驗溫度， 保持 2h；f) 允許在 1.5h 內恢復到室溫(23±5) ℃進行溫濕度試驗后，取出室溫下放置 2 小時后，檢查產品外觀符合 4. 4 . 2 的要求：a）將扎帶帶體全部長度緊貼纏繞在直徑為 3mm 的圓棒上，試樣帶體應無開裂、脆斷、典型降解等現象，將帶體插入扎帶鎖舌結構中，鎖舌應無脆斷現象(此條僅限于扎帶產品) ;b）將緊固件頭部插入相應匹配鈑金端，試樣頭部應無脆斷現象。緊固件按表 1 規定的條件進行抗化學介質試驗后，取出室溫下放置 2 小時后，檢查產品外觀符合 4. 4 . 2 的要求：a）將扎帶帶體全部長度緊貼纏繞在直徑為 3mm 的圓棒上，試樣帶體應無開裂、脆斷、典型降解等現象，將帶體插入扎帶鎖舌結構中，鎖舌應無脆斷現象(此條僅限于扎帶產品) ; b）將緊固件頭部插入相應匹配鈑金端，試樣頭部應無脆斷現象。c) 有防水功能的緊固件其防水性能應滿足 4.7 的防水要求。緊固件材料阻燃性能應符合燃燒速率≤60mm/min 的規定。緊固件材料氣味應符合主機廠標準。除非有特殊說明，試驗條件應遵循以下要求: a) 室溫：（23 士 5） ℃：緊固件材料禁用限用物質按 GB/T 50123 中規定的方法進行檢驗，檢驗的結果應符合本標準 4. 3 條款的規定。試驗樣件外形和結構尺寸應依據設計公差選用適宜的測量設備。．目測檢查產品外觀應符合 4.2.2 條要求。插入力與拔出力的檢測設備為萬能拉力試驗機或推拉力計。

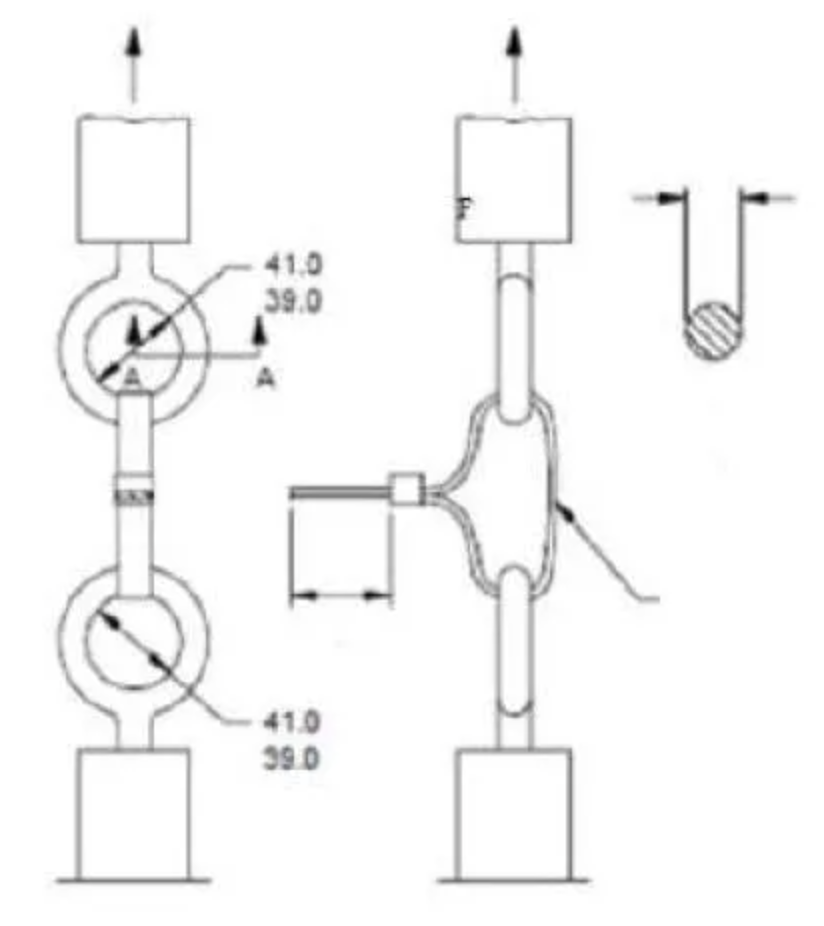

樣件應包含模具一次成型的所有緊固件，除非有特別規定，試樣數量一般為九十件。將緊固件或者水管、線束與一塊有大小、形狀及板厚與扎帶或卡扣相配合的孔(鈑金料厚為最大值，孔的直徑為最小值)、焊有與卡扣及扎帶相配合固定螺柱的鋼板、適配鈑金(料厚為最大值)、適配接插件或者扎帶分別固定在示值相對誤差不大于 1%的插拔力試驗機上，啟動試驗機，以勻速 100mm/min 將緊固件裝配到位，裝配時遇到的最大阻力，即為插入力。將緊固件或者水管、線束與一塊有大小、形狀及板厚與扎帶或卡扣相配合的孔( 鈑金料厚為最大值， 孔的直徑為最大值)、焊有與卡扣及扎帶相配合固定螺柱的鋼板、適配鈑金(料厚為最大值)或適配接插 件裝配好以后分別固定在示值相對誤差不大于 1%的插拔力試驗機上，啟動試驗機，以勻速 100mm/min 將緊固件拉至脫出，脫出時的力即為拉脫力。單個扎帶應卡牢住并可靠的系在拉力試驗夾具上，如圖 7 所示。然后將夾具裝到拉力機，頭部速度應不大于 25mm/min,直到束線扎帶斷裂或打滑，記錄結果。。將帶密封件的緊固件插入所匹配部件(部件料厚為最大值，孔的直徑為最大值)，浸入如圖 8 所示水下將帶密封件的緊固件插入所匹配部件(部件料厚為最大值，孔的直徑為最大值)，浸入如圖 8 所示水下100mm 深處(容器內徑 100mm)，并停留60min.

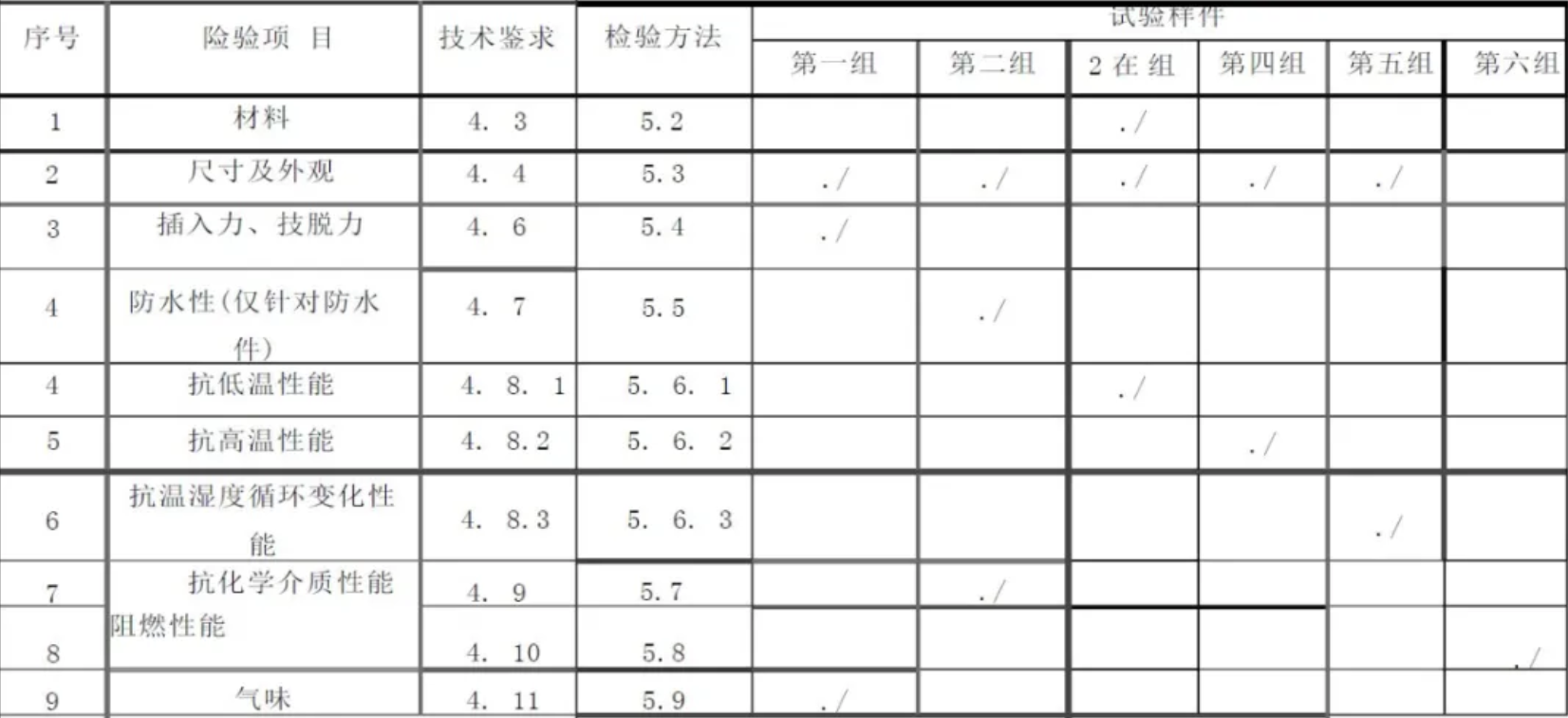

將樣作置于低溫試驗箱巾，將溫度降至-40℃后開始計時，48h 后取出，在室溫環境放置 2h。將樣件置于高溫試驗箱中，將溫度升至表 1 中的上限工作溫度后開始計時，48h 后取出，在室溫環境放置 2h。試驗樣件 l 耐溫溫度循環檢驗按緊固件按按下列順序進行 10 個周期試驗， 每周期為 24h：a) 保持室溫 t(23±5) ℃ ， 相對濕度（70～75） %時 4h；b) 相對濕度(95～99) ％時， 把 t 在 0. 5h 內升高到(55±2) ℃ ；d) 在 2. 5h 內把 t 降到(-40±2) ℃ ， 保持2h；e) 在 1. 5h 內， 把 t 從(-40±2)℃ 升到分級試驗溫度， 保持 2h；f) 允許在 1. 5h 內恢復到室溫(23±5) ℃規定的條件進行溫溫度 i 式驗后， 取出室溫下放置 2 小時．試驗樣件耐溫濕度循環檢驗按表 1 標準中的 5.2.29 規定的條件進行溫濕度試驗后取出室溫下放置 2 小時。試驗方法依據當?shù)丶爸鳈C(jī)廠規定方法執行。試驗樣件氣味符合當?shù)丶爸鳈C(jī)廠要求執行 。6.1.1 緊固件須經制造廠質檢部門檢驗合格后方能出廠，并附有緊固件質量合格證。6.1.2 檢驗樣品的抽樣應不低于 8 小時/班正常生產產量的 3%，且出廠 檢驗應按符合 4. 4 的規定。6.2.1 制造廠在下列悄況之一時，應進行型式檢驗。b) 緊罔件結構、工藝、材料有墨人更新生產：d) 質量監督部門提出進行型式檢驗要求：e) 緊固件長期停產后，恢復生產時。6.2.2 型式檢驗的樣品由出廠檢驗合格的同一批產品中抽取，平均抽取 6 組，每組不少于 15 個，按表 5巾 的規定進行檢驗 ．6.2.3 進行型式檢驗的項目和試樣都合格，則認為型式檢驗合格。如僅有一組中的某項檢驗不合格，應允許再以 2 倍數量的試樣進行單項復試，如復試仍不合格，則認為該批緊固件的型式檢驗不合格。7.1 緊回件永久性標識階符合 當?shù)貥?biāo)準的規定．7.2 外包裝箱和內包裝袋標志 j 也包含：緊閱件名稱、緊網件型 號、斂盤、生產日期及供應商名稱或供商代碼．7.3 包裝成箱的緊固件，應避免雨雪淋襲的條件下，運輸過程中應注意小心輕放，包裝標識應符合 GB/T191-2008 的規定。7.4 包裝成箱的緊固件，在環境溫度為(-10~40) C，相對濕度在 85%以下，周圍空氣無酸性、堿性和其它腐蝕性氣體的倉庫貯存，產品的貯存期為 2 年(從制造廠入庫日期算起)在貯存期滿 2 年時，產品應仍符合本標準的要求。
