線束是汽車控制電路的重要部分，汽車線束的檢測與處理是保證汽車安全的重要措施，其結構由銅端子和電線壓接再由護套連接絕緣體包扎而成，分電路、絕緣體、插接件三部分。

線束廠的工藝工程師、質量工程師身兼重任，對行業標準，線束圖紙要求一定要吃透，要了解線束的用途。現場處理問題時要頭腦清醒，確保產品無安全隱患。我們主張?zhí)幚憩F(xiàn)場問題要有標準和數據支撐，結合各種案例一次性全面的處理徹底；拍板要準確，要能夠規避各種風險。

過程不合格品控制的處理方式:  1  返工；2  返修；3  報廢；4. 讓步接收。

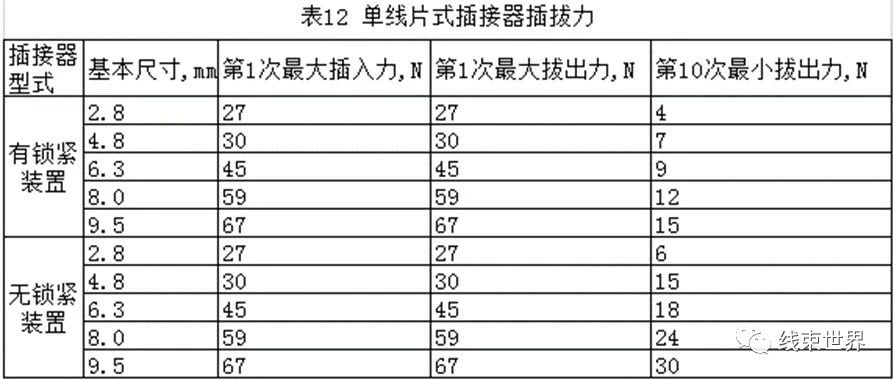

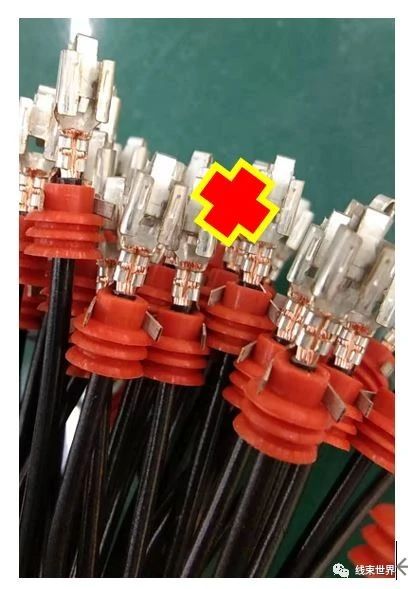

舉例：某線束廠在導通時出現進口端子12048451-DELPHI在護套12052613-DELPHI退件現象，質量部通知車間排查庫存三十幾箱成品的不良風險，①發現凡是黑色2.0mm2電線壓接的該端子稍加施力端子就離開護套空位，操作工有意識用錐子將此端子鎖片頂置30°以上才不退件，而這個高度顯然是不合理的（高度大于現場一未壓接的整盤端子0.5mm）；②發現：黑線端子與另一孔插的紅線端子相同名稱，公端子插入部分厚度0.825mm，母端子配合處有大于1mm的間隙，插拔力與標準不符，質量人員本著規避端子退件和接觸不良的兩重風險先要求車間每個端子返修兩處，再查根因；（附：QC/T 417.3-2001 車用電線束接插器第3部分：單線片式插接件插拔力性能要求）

技術人員到現場指導：“只要不退件就可以了?！避囬g操作工弄不清該聽誰的了，兩處修了一部分又停止，只修一處。后來查出是兩個批次的端子進貨渠道不一樣（說白了黑線上壓接的就是高仿件沒仿好）。這個技術人員對未經驗證的對插時拔出力幾乎為零的端子敢說放行，膽子真大，要么真不懂，處理問題不徹底，對行業標準要求一無所知。


③官網顯示此端子最大包容線徑1.25mm2，實際壓接2.0 mm2，技術人員遇到不合理有風險的問題不與主機廠溝通整改，答曰：這樣用了好幾年了，漏銅絲不影響的，拉力夠就好了。奉勸某君不要抱僥幸心理，早晚出問題是線束廠的錯，明知道有問題你還不整改，責任你是跑不掉的。同一端子壓接，顯示三方面不良，問題如此嚴重，做為一名線束廠技術人員要敢當大任，該控制的不去控制，害了老板最終也害了自己。試想，如果你的車用了這樣的線束，你還敢上路嗎？線束圈子這么小，這樣的做事風格，以后還有人敢用你嗎？

隨著汽車工業的迅速發展和人們生活水平的提高，私家車的數量與日俱增，汽車的安全性能影響著人們?nèi)粘Ｉ畹牡馁|(zhì)量。汽車線束故障是汽車故障中比較常見的故障之一，對于工藝和質量工程師應當從汽車線束本身的質量以及線路連接的正確性進行把控，了解汽車線束故障的種類及原因，用正確的判斷方法處理過程生產中的不良品返工返修或報廢，保證汽車的安全行駛。


常見的汽車線束故障有：插接件接觸不良，線纜之間短路、短路、錯路、搭鐵等。

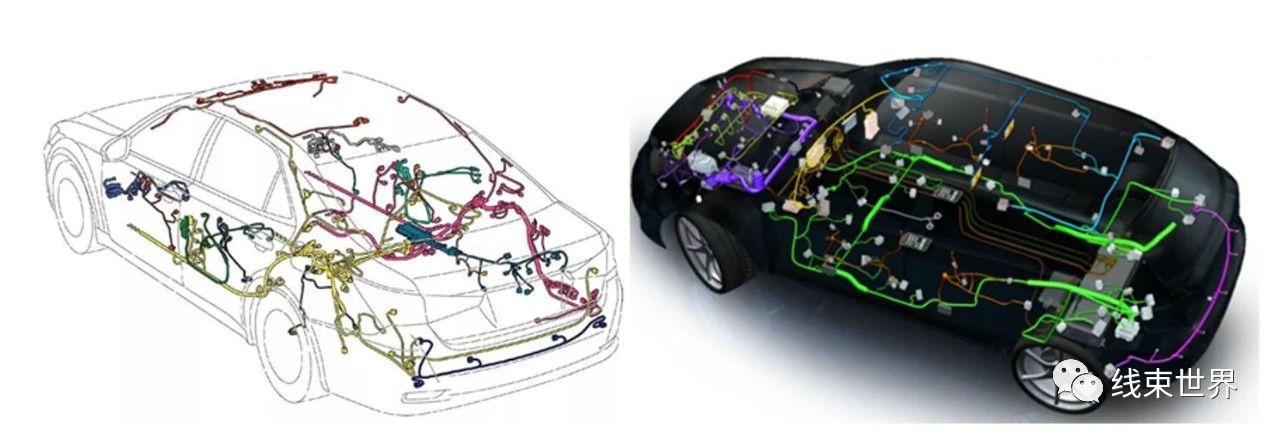

從整車角度來看，線束主要連接整車的各個電氣系統，線束的布置、功能、工藝材料、生產過程等存在的問題，端子壓接質量問題，影響到整車質量。
返工的定義：為使不合格產品符合規定要求，而對其所采取的措施。返修的定義：雖然產品仍不符合原規定的要求，但為使其滿足預期用途而對其所采取的措施。說明：產品返工/返修時,評審人員應根據產品缺陷種類確定對應返工內容，并將需返工產品移至返工區，然后由指定的返工人員按評審意見進行相應返工操作。

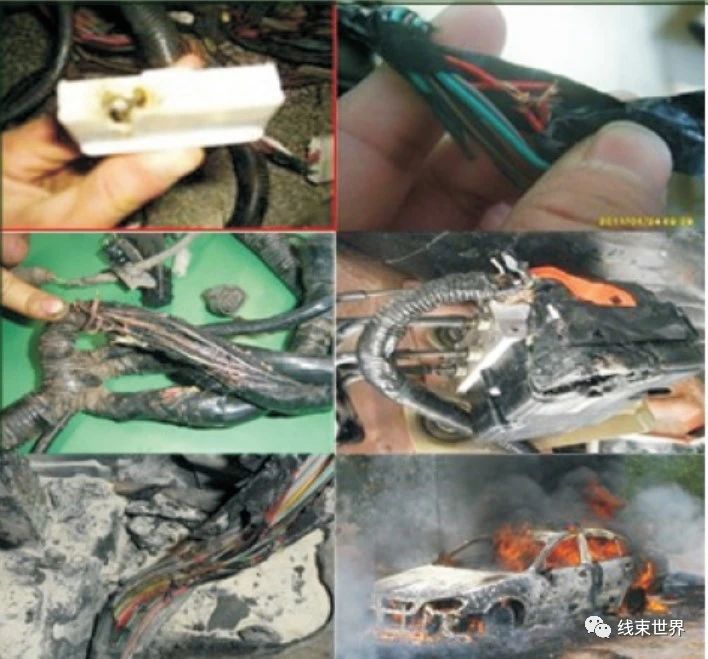

一、線束導致的問題

①  電氣功能部分或全部失效；②  整車不能正常行駛；③  接插件部分燒蝕；④  線束內部短路；⑤  線束局部磨損；⑥  線束局部燒蝕；⑦  整車燒蝕。
二、線束的主要問題

①  尺寸不符

a、電線尺寸不符；b、膠管尺寸不符；c、分支尺寸不符；d、扣鉤尺寸不符；e、其它。

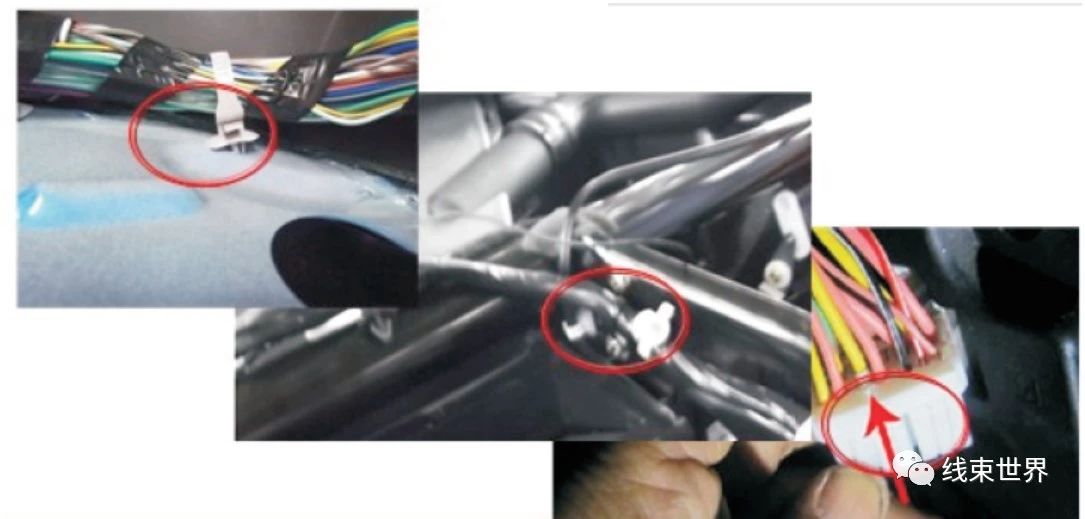

②  裝配不良

a、脫釘；b、插錯線；c、方向不正確；d、固定器不牢；e、配件脫落；f、其它。

③  包扎不良

a、電線不整齊；b、電線漏出；c、膠帶翹起；d、包扎不牢固；e、其它。

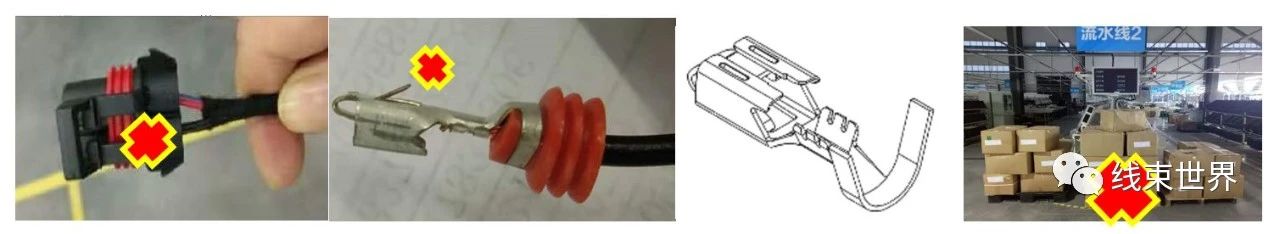

④  壓接不良

a、端子不良；b、端子位置不良；c、芯線露出；d、C/H、I/H不符；e、端子電線不適配；f、其它。

⑤  欠品

a、欠壓端子；b、欠插護套；c、欠纏膠帶；d、欠膠管；e、欠標簽；f、欠保險絲；g、欠扣鉤；h、欠固定器；i、欠配件；j、其它。

⑥  物品不良

a、電線不良；b、端子不良；c、膠管不良；d、護套不良；e、標簽不良；f、配件不良；g、其它。

⑦  誤品

a、電線用錯；b、端子用錯；c、防水栓用錯；d、膠管用錯；e、標簽用錯；f、護套用錯；g、配件用錯；g、其它。

三、線束過程控制問題

3.1來料檢驗合格：來料檢驗根據相應的檢驗標準對來料質量進行判定,合格后在所檢驗的原材料包裝上打合格標識。在相應的送檢單上簽合格印章，并通知倉庫保管員辦理入庫手續。
不合格：來料被判為不合格品時，來料檢驗對不合格材料作標識后首先通知倉庫保管員將不合格品移到相應的控制區域，并填寫《質量反饋單》采購零件質量問題通知單通知SQE和顧客代表（顧客提供產品）。

3.2不合格品返工返工人員應通知檢驗員進行檢驗，檢驗員按《產品返工/檢驗作業指導書》執行，檢驗合格后檢驗員將紅卡取走并記錄結果；

3.3驗證檢驗員必須在生產操作過程中對所有產品進行控制與鑒定，驗證材料的規格型號及操作步驟與工藝要求的一致性；

3.4排查當出現可疑材料/產品時，檢驗員及生產班組長質控組長應于兩小時內召集相關人員進行半成品、成品的檢查和追溯。

3.5可疑材料/產品未出廠由質控組長、檢驗員、班長、生產部主管、物流主管根據可疑材料/產品的批號和相關記錄（檢驗記錄、入庫記錄、周轉卡等）共同進行追溯，應確保追溯到公司范圍內最初的可疑批，防止不合格品的轉序或發運到顧客。

3.6可疑材料/產品已出廠由銷售部負責通知顧客，并與質控組長、班長、生產部主管、物流主管根據可疑材料/產品的批號和相關記錄（檢驗記錄、入庫記錄、發貨記錄等）共同進行追溯，對于無法確定最初可疑批次的，可追溯至最近一批無顧客投訴的出廠可疑材料/產品止，已超過三包期限的材料/產品可暫不進行追溯。凡涉及到產品安全性的不合格品，由質控組長填寫《質量反饋單》報至銷售部,銷售部負責人與顧客協商并采取補救措施，必要時將產品退回。

四、控制方法及目的

不合格數量1—50件單位以內的：檢驗員將不合格品登記在《不合格品統計表》中，由班組長填寫責任人，簡述不合格原因，由質量部授權的返工人員在返工區域進行返工；≥50件單位的不合格：檢驗員立即進行標識（紅標記/卡）隔離并通知質控組長，質控組長召集多功能協調小組對存在質量缺陷的產品進行驗證、分析原因、識別各種不安全風險、評審處理方案，并將最終處理結果填寫在紅卡上或《不合格品評審處置單》，處理過程按五步法或8D報告執行，措施完成后由檢驗員取回紅卡交質控組長進行質量數據統計分析。每月的《不合格品統計表》及紅卡上或《不合格品評審處置單》完成后交質控組長進行統計分析，作為制定優先減少計劃的依據；無論你是工藝技術人員還是品質工程師，都要把今天的產品質量當成我們明天的市場看待。

作為一名技術工藝人員，應當對車間生產過程工藝管理、質量問題分析、制定糾正和預防措施，檢查考核的實施情況負責；根據產品要求對設計圖紙進行工藝方案、工藝流程的設計，組織編制工藝手冊、質量控制點指導書等工藝文件；使我們的產品符合標準要求。

我們這樣做的目的是確保當有缺陷品或有可疑品時，能及時隔離開并加以清楚地標識，以防誤用或出貨。并根據檢測、分析結果確認其最終處理方式（返工/返修/讓步接收/報廢），并采取相應必要之措施防止相同事件發生。
