剖面分析是一種更準確、更全面的檢測方法，最初主要應用于汽車線束壓接質量的檢測。目前，隨著對端子壓接質量要求的不斷提高，越來越多的不同領域的客戶都采用了剖面檢測，這已成為一種趨勢，剖面圖作為高級分析方法可進一步鑒定端子的壓接情況。

1. 導線與端子壓接

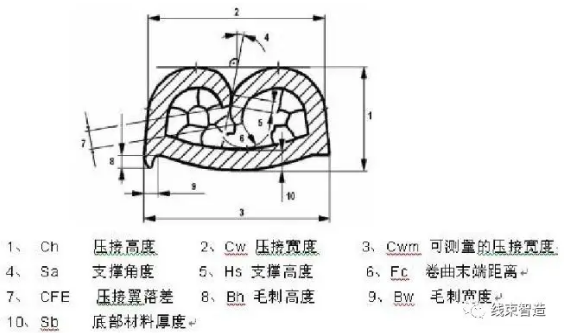

1.1 壓接原理

而圍繞端子內壁一周是壓接面積。在檢測過程我們著重看壓接寬度、壓接高度、壓接角度以及壓接面積，將測得的值與國家標準對比即可得出結論。

2. 幾種端子不合格壓接分析

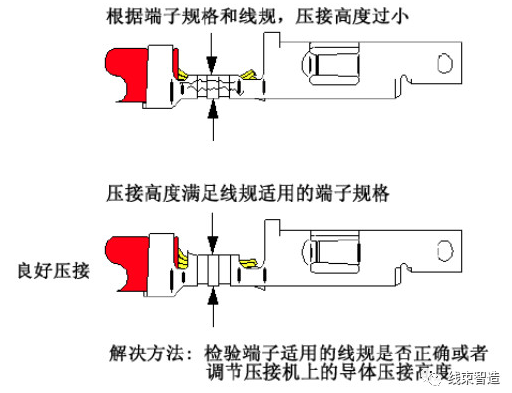

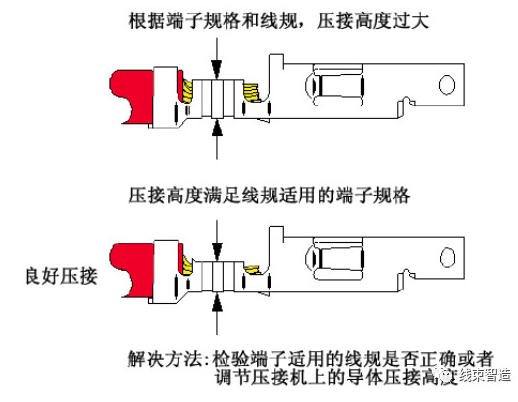

a. 壓接高度不合格

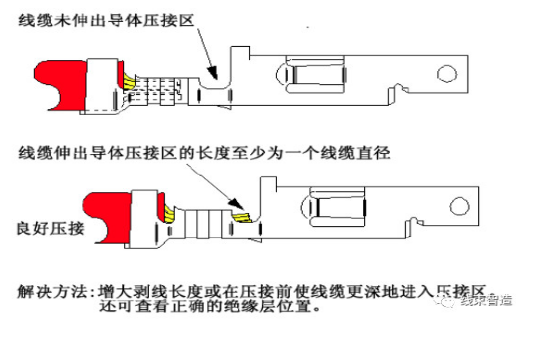

b. 剝線長度過短

如果剝線長度過短，或者線纜沒有完全插入導體壓接區，端接可能不能達到規定的拉拔力，因?yàn)榫€纜與端子之間的金屬間接觸減少了。線纜的剝線長度過短（注意絕緣層處于正確位置），伸出導體壓接區前部的距離無法獲得要求的一個線纜外徑。

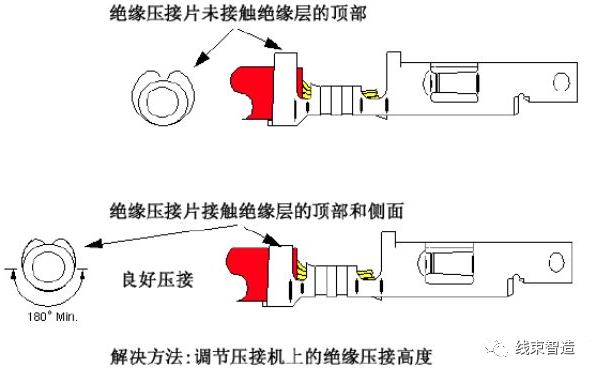

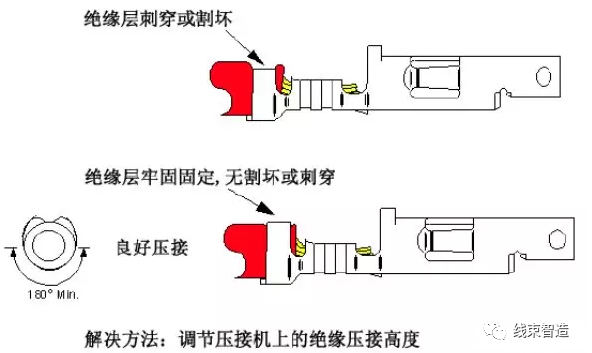

c. 絕緣壓接區不合格

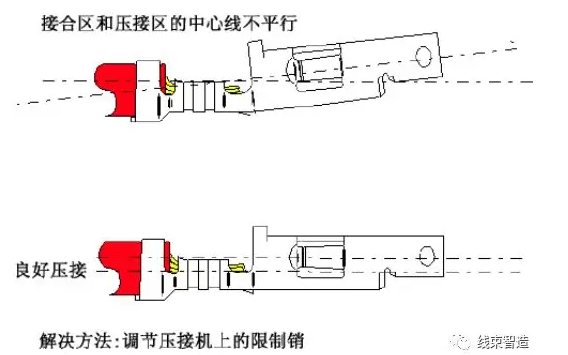

d. “香蕉”（過度彎曲）端子

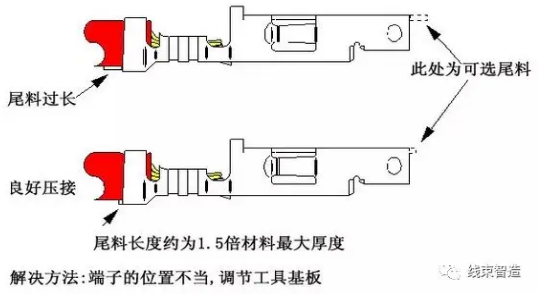

e. 尾料過長
