【端子】端子壓接質量基礎知識

發布時間：07/21 —— 2023 2750

端子與電線之間的壓接式連接，是能量損失較小的電流傳輸方法。端子壓接是線束裝配作業的關鍵工序，壓接質量直接影響著線束產品的連接質量、穩定性和可靠性。

壓接質量基礎知識

端子壓接質量的常見影響因素有材質、鍍層、剝皮、壓接機及模具(鉗口)、人員作業規范程度、端子與電線的匹配性等。其中壓接設備可分類全自動、半自動、氣動、手工鉗等，應根據端子規格和產能選擇適用的設備與模具。

端子壓接質量的管控參數有壓高壓寬值、拉拔力值、電壓降（單位伏特V）。壓高及壓寬可采用千分尺進行測量，或借助剖面試驗設備進行尺寸標定。

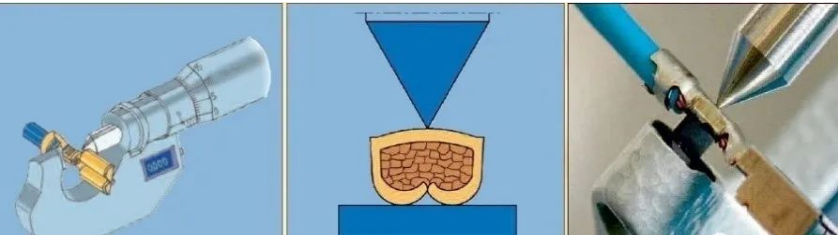

千分尺測量示意圖

線束行業的端子相關標準通常參考國際標準USCAR-21《導線端子電氣壓接的性能說明》、國內標準QC/T29106-2014《汽車電線束技術條件》，該標準對端子壓接的外觀、拉拔力值、試驗方法等有明確要求。

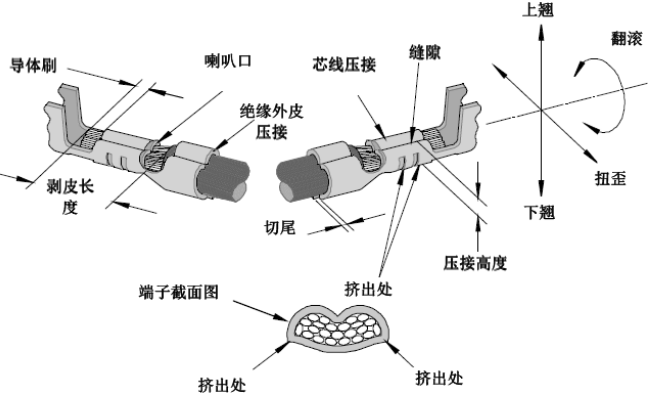

端子壓接的每個部位都有特定的名稱，外觀見下方圖示，作業時主要關注的部位有喇叭口、尾部支撐、端子是否變形、線芯漏銅等。

按端子的結構可分為開口端子壓接和閉口端子壓接。開口端子常見壓接外觀式樣有F型、O型、交叉型壓接翼壓接，如下圖所示；閉口端子主要為OT、UT裸端頭偏多。

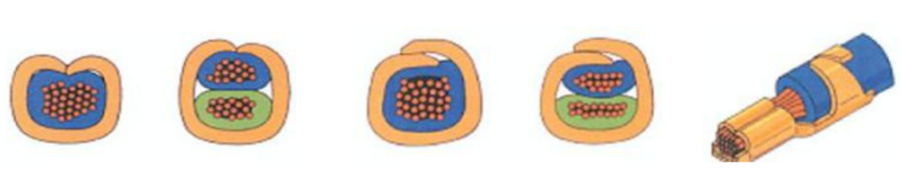

開口端子外觀式樣

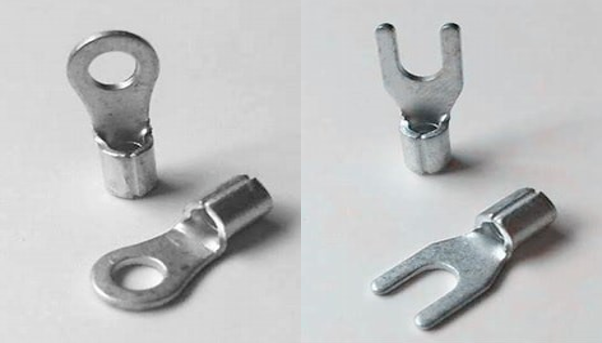

閉口端子外觀式樣

端子壓接性能

端子壓接質量的性能指標有機械性能、電性能、物理性能。機械性能的測量手段為拉力試驗，對應到具體指標即拉力值。電性能指的是壓接完成后的端子應具有低而穩定的電阻抗，阻抗高容易引起局部發熱。物理性能可以理解為端子對插及穿護套操作的裝配順利程度。

端子剖面分析實驗

如果機械及電性能不達標，可以通過剖面試驗的手段來輔助判斷、分析問題點并提供改進支撐方案。

理想的端子剖面圖必須滿足的幾點要求是：壓接翼封閉且對稱，所有的芯線變形呈蜂窩狀，線芯無損傷，壓接翼未碰壁或觸底，邊角無毛刺。

壓接不良案例展示

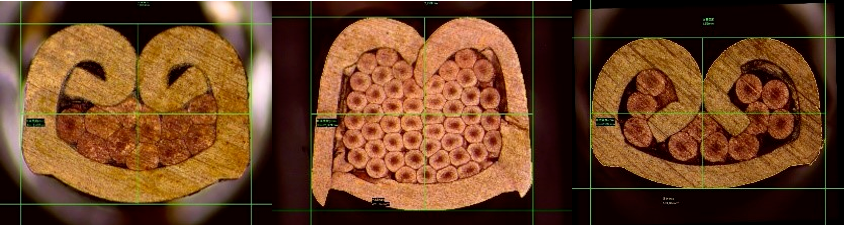

下圖問題依次為壓接翼未壓接到銅絲、毛刺、端子與線徑不匹配。
