目前國內電動汽車市場上，對于動力電 池包的碰撞安全防護，主要從三個層級來考 慮。第一個層級是整車結構防護。車體結構 本身對電池包形成良好的防護。能抵擋一般 的碰撞工況和刮底工況，保護電池包殼體結構外部無變形，內部無損傷。第二個層級是 電池包殼體結構防護。電池包的殼體和內部 的承重梁架在側邊和底部要有一定的承載能 力。保證內部電池模組電芯不受到碰撞擠 壓，高壓部件件不發生斷裂和短路。第三個 層級是電池模組單體和內部高壓部件本身的 結構性能。應該具有一定的抗碰撞擠壓、沖 擊和穿刺能力。保證在承受一定程度的機械 載荷后，也不發生起火和爆炸情況。
碰撞工況主要以碰撞的位置、加速度、 碰撞速度等作為關鍵參數，在動力電池動態 接觸碰撞試驗中，所涉及的關鍵參數主要有 碰撞速度、碰撞能量、碰撞深度、及碰撞接 觸端形狀等。通過對碰撞能量、碰撞速度、 碰撞深度等參數的設定實現接近于真實情況 的模擬復現。
本文開展的動力電池動態接觸碰撞測評 方法研究主要聚焦兩個方面：探究相同動力 電池樣品在不同碰撞工況下的安全表現以及 探究在相同量級的碰撞工況下，不同動力電 池樣品結構的可靠性。
2 實驗設計
2.1 實驗裝置開發

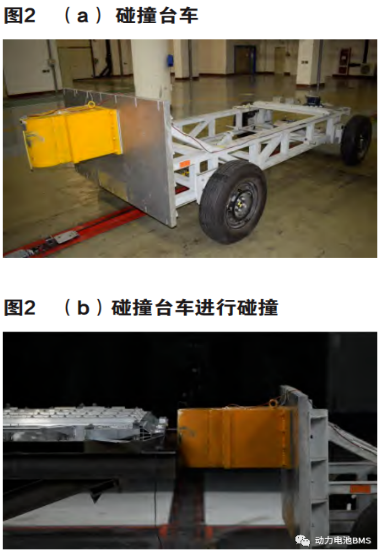

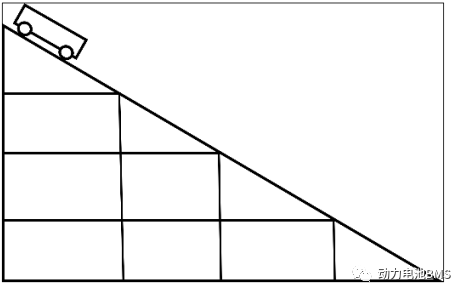

臺架主要由立體滑道與碰撞臺車構成， 通過調節臺車位置高度與質量載荷，裝置可 根據實際的碰撞情況實現三類碰撞模式：
將準備好的測試對象固定在臺面上，通 過調節高度控制裝置，使測試對象中心與碰 撞頭中心位于同一水平面；采用伺服電機帶 動碰撞臺車，通過位移傳感器控制設置值， 到達位移值時通過限位開關停止。脫扣器采 用電磁閥控制，通過電磁閥拉動脫扣器， 保證臺車固定，后面實施脫扣。打開加速 度，碰撞力等測試系統，調試數據采集系統，確認采集系統工作狀態；根據試驗速度 調整碰撞臺車的釋放高度；根據確定的碰撞 能量，調節臺車質量，使其碰撞動能達到所 需能量。同時根據確定的碰撞深度調節臺車 限位，使之能實現固定深度的碰撞。開始試 驗，系統通過電磁閥打開脫鉤器，碰撞臺車 沿軌道下滑，到達碰撞位置，碰撞頭與測試 樣品接觸，完成碰撞。將根據設置的條件存 儲數據。
3 試驗情況與分析
3.1.2 模組動態碰撞測試

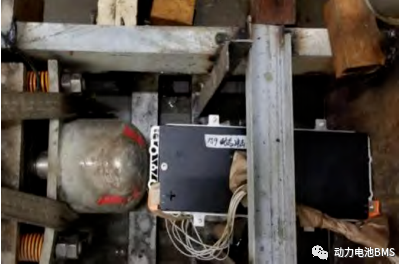

針對動力電池模組，損傷形變往往是動 力電池選取電池正負極進行深度的可控動態 碰撞，如圖4。模組在碰撞中均未發生起火爆炸現象， 根據試驗中測試結果歸納整理如下：
圖4 模組動態碰撞
3.2 測試結果分析

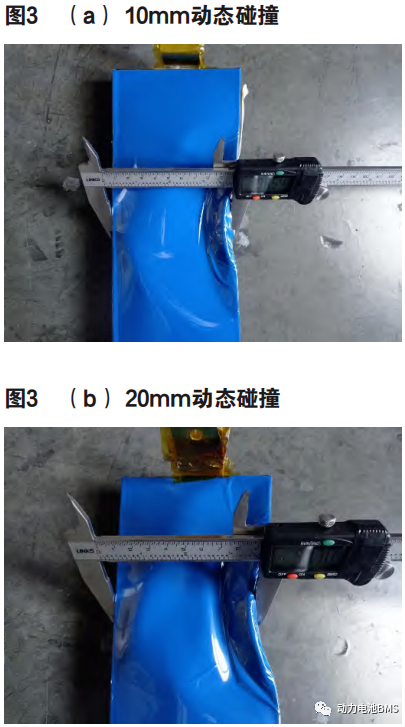

綜合單體不同損傷程度的動態碰撞測試 可以發現，隨著電池?fù)p傷程度的加深，電池 受到破壞的表征信號也越多。在10mm損傷形 變時電池雖然出現了變形，但只出現了略微 的溫升，而電壓幾乎沒有任何變化；當電池 損傷形變達到20mm時，電池的溫度出現了 較為明顯的升高，而此時電壓也逐漸下降到 0V；在損傷形變達到30mm時，電池發生了 起火爆炸，發生熱失控，溫度急劇上升，電 壓也迅速降至0V。
可以看出電池單體在受到動態沖擊情況 下電壓并不會迅速反應電池受到的損傷，而溫度則會隨電池?fù)p傷呈現正相關的升高，因 此可以作為一個表征參量來評估電池的狀態 變化。同樣，綜合模組不同損傷程度的動態碰 撞測試可以得出，隨著電池?fù)p傷程度的加 深，電池的溫度與電壓都呈現出不同的變 化。在10mm損傷形變時電池沒有出現明顯變 形，只出現了微小程度的溫升，電壓沒有任 何變化；當電池?fù)p傷形變達到20mm時，模 組的溫度出現了較為明顯的破壞，同時受到 碰撞的單體升高，而此時電壓也逐漸下降到 0V；在損傷形變達到30mm時，出現明顯損 壞，受碰撞單體也產生了更高的溫升，同時 該單體電壓也產生波動后逐漸下降至0V。
可以得到，與單體類似，模組在受到動 態碰撞后同樣在電壓與溫度上出現了相應的 變化。與單體情況一致，受碰撞單體的溫度 比電壓更能顯著的反應受到損傷破壞的程 度，也有損傷承擔呈現正相關。但與單體有所不同的是，增加了外殼防 護的模組由于整體結構的完整性和外殼防 護，相較單體而言抗沖擊的能力更強，在受 到相同程度的沖擊時更加穩定。
4 結語
本文建立了構建了可以針對單體與模組 進行動態碰撞的試驗平臺，并對測試結果進 行研究分析。通過對單體與模組進行動態碰 撞實驗，探討了動態碰撞對動力電池的安全 性所造成的損傷。同時，針對動力電池管理 系統中對電壓與溫度這兩個參量進行比較 分析，發現針對本文提出的樣品，在動態 碰撞情況下電池溫度會明顯優于電池電壓 來作為動態碰撞的表征參量。此外對無外 殼防護的電池單體與有外殼防護的模組進 行比較分析得出模組的防護結構更能承受 較大的碰撞傷害。在更進一步的研究中，一個非常有意義 的方向是將完整的電池系統進行同樣的動態 沖擊，與電池單體與模組得到的結果進行比 較分析；同時針對單體與模組的不同位置進 行動態碰撞的比較研究從而得出在可能發生 的實際事故中何種方式的防護更加安全有效 也是非常值得進一步研究的。
