已和導線完成壓接的端子插入連接器中，端子和連接器內護套之間需要設有鎖止結構，將端子固定在護套內，端子在護套內的保持力指的就是沿軸向使端子與護套分離所需要的力。

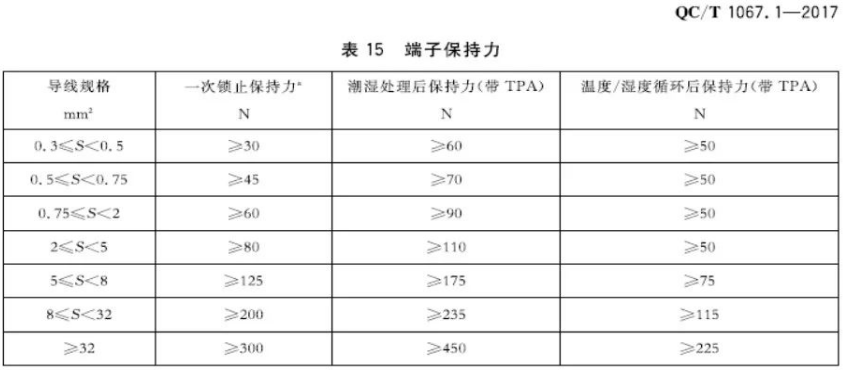

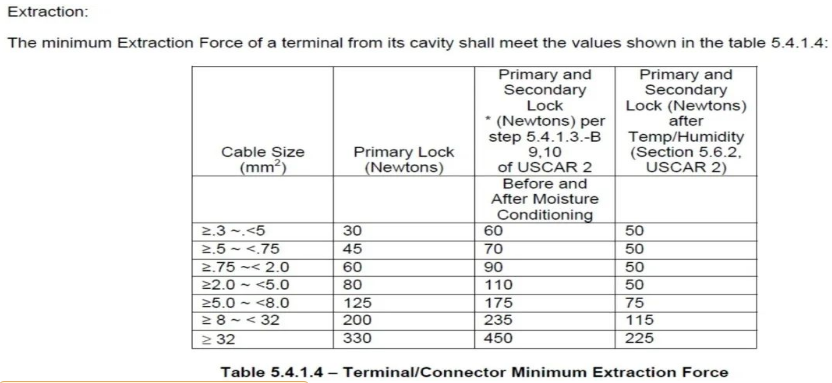

不同標準中，端子與護套的保持力均不相同，有按照端子規格來定義的歐標，也有按導線規格來定義的美標。

三． 端子與端子接觸連接

端子與端子的接觸可靠性取決于接觸件的接觸形式、表面質量、原材料性能和工作環境等多種因素，在設計含有高壓接觸件這樣大電流的連接器時，端子與端子的連接選用何種接觸形式將直接決定連接器整體的質量和成本。

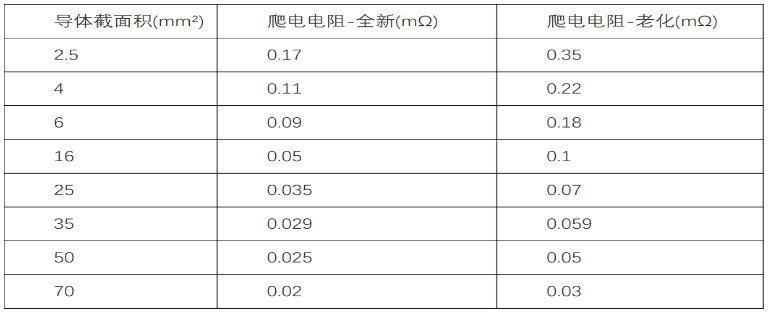

連接器基本性能之一的接觸電阻是有插針(端子)和插孔(端子)的接觸來保證的，主要有兩個方面的要求：

• 插針和插孔在插合后的基礎電阻必須小于規定的接觸電阻；

• 插針和插孔插合后，保證端子之間的接觸的連續性，不能產生接觸瞬間斷開或長時間斷開的情況。

只有做到這兩點，才能保證連接器所連接的高壓部件之間的高壓電的可靠傳輸。

目前行業中普遍使用的高壓插孔接觸結構主要有片簧式、線簧式和簧圈式三種。端子和端子相互接觸的形式一般被分為點接觸、線接觸和面接觸三類。

(1)    片簧式接觸件

片簧式接觸件的插孔為冠簧孔，插孔內安放有片簧圈，每個片簧圈由多個彈簧片組成，所有彈簧片都向里拱。組成具有彈性的彈簧圈，當插孔和插針相配時，每個彈簧片都和插針接觸并且產生擠壓力，保證多點穩定接觸。

片簧式接觸件是傳統接觸技術，工藝簡單，設計靈活，扁平化設計使端子裝配占用的空間很小，進而使連接器的整體尺寸變小，對裝配空間的要求也相應減小。

從電性能角度而言，采用片簧式接觸技術的端子接觸點少，接觸穩定性一般，接觸電阻相對較大。

 片簧式接觸件 示意

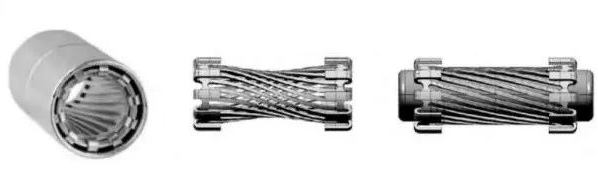

(2)    線簧式接觸件

線簧式的插孔為線簧孔，插孔的結構和片簧式插孔的結構相似，只是線簧式插孔由多根彈性鍍金或鍍銀金屬絲組成，并按單葉回轉雙曲面的直母線排列，并與內套直母線形成一夾角。

線簧式插孔的優點在于接觸電阻小、插拔力柔和且壽命長、抗震動和耐沖擊，但工藝復雜，成本也較高，體積相對要大，目前只適用于圓形端子。

(3)    簧圈接觸件

簧圈接觸件的扇葉彈簧與母端端子接觸點超過40個，充分保證端子間的接觸。

從電性能來說，簧圈接觸件的接觸電阻小，載流容量高，內部熱量低，并且由于簧片變形的特點，能夠保證在不同工況下的高接觸有效性，具有良好的高偏差補償度；從空間和安裝角度來說，簧圈接觸件所需要的內部空間少，易于裝配。

簧圈接觸件的加工工藝難度大，成本較高，一般適用于圓形端子。

采用簧圈接觸件的插孔與插針 示意圖

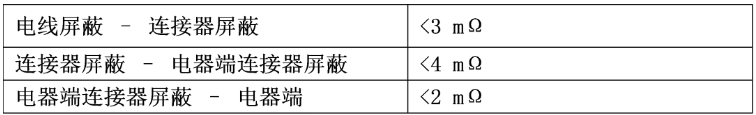

高壓導線采用屏蔽層，同理，高壓連接器也需要屏蔽層，以抵抗干擾低壓電氣元件，防止干擾影響其正常使用。

連接器的屏蔽結構按芯線可分為多芯屏蔽和單芯屏蔽。

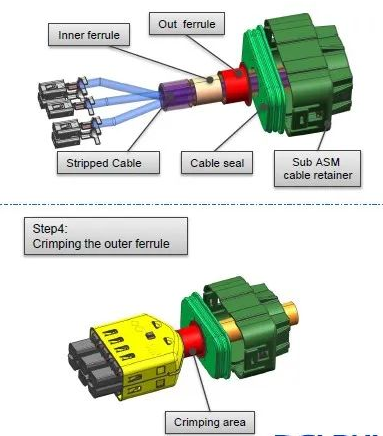

（1）多芯屏蔽

多芯屏蔽的設計，接插件的屏蔽由上下兩半裝配而成，內金屬圈，屏蔽殼裝配后與外金屬圈、導線屏蔽網壓接。公母端屏蔽殼通過彈片連接。

（2) 單芯屏蔽

單芯屏蔽一般使用屏蔽環壓接工藝，通過外力將外屏蔽法蘭、屏蔽網和圓柱形屏蔽殼強力接合，再通過彈片與設備殼體相連，從而達到電氣導通的目的。

高壓連接器連接的高壓導線雖然從數量上來說，遠不如低壓電氣系統中的某些控制器所帶的導線數量多，但由于高壓導線線徑較粗，單靠導線插針和連接器的插孔之間的固定結構，不能完全保證其連接的可靠性，尤其在某些運動區域，導線本身的運動和車輛運行時的運動相互疊加產生的振動，會對插針和連接器的連接可靠性產生影響。

因此，高壓連接器需要滿足《動力系統零部件機械振動及沖測試規范》，在帶載情況下，經受振動和沖擊后，仍能滿足電氣性能要求、水密性能要求，穩定工作。

為了達到以上目的，需要針對連接不同高壓設備的連接器進行額外固定，盡可能減小高壓導線和連接器之間的相互運動。

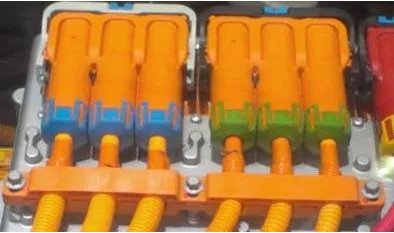

（1）附加固定件

在連接器的尾部增加一個固定部件，將高壓導線固定在設備殼體上，來減少高壓導線振動對連接器內部接觸穩定性的影響。

該設計保證了連接器系統抗振性能，可以降低連接器自身的抗振要求；保證了連接器尾部導線的筆直，有利于保證密封。

使用附加固定件需要額外的裝配空間，對設備殼體有特殊的要求。

（2）尾部鎖緊機構

尾部鎖緊機構是通過連接器尾部的特殊鎖緊結構(尾殼)擠壓、固定導線。鎖緊結構有效減少了導線振動對連接器內部接觸的影響；還能防止導線的徑向的串動。

圓形的高壓導線在安裝時，會不可避免地在力矩的作用下轉動，為了避免這種轉動對高壓導線產生額外的疲勞度影響，需要在連接器內部進行防轉設計。

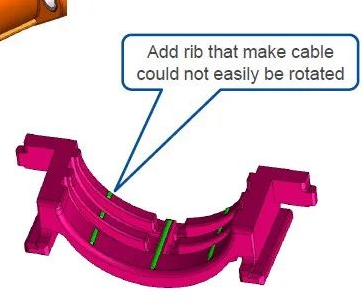

（1）支撐筋?yuàn)A緊

連接器內層有若干支撐筋，支撐筋?yuàn)A緊高壓線束，防止導線轉動。這種設計具有一定的放扭轉功能，但支撐筋很薄，性能提升有限。

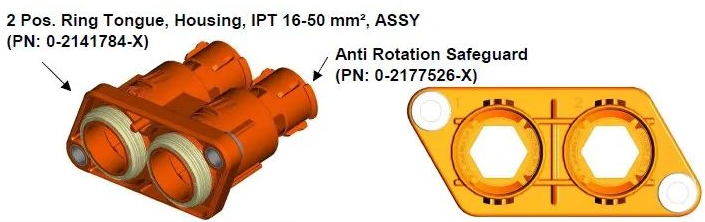

（2）多邊形限制

使用六邊形的防護罩/金屬套/反旋轉零件，可以有效防止導線相對于防護罩的徑向轉動。

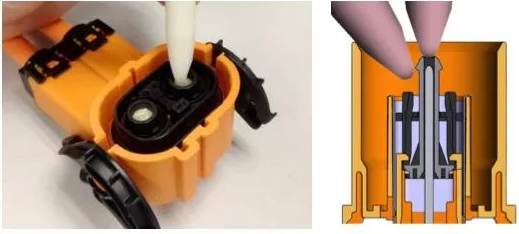

（3）防觸碰設計

為防止人體與帶電部件意外接觸時發生危險，連接器外殼除操作運行所必需的孔以外不得開有通向帶電部件的孔，或者具備相應的防觸電保護部件。

參考ISO20653標準，常用的連接器防觸指要求為IP2XB。

防觸碰主要有兩種設計狀態：在母端利用塑料結構包圍端子，從而避免手指觸碰到金屬端子；在公端子端，設計塑料頭，避免手指觸碰。

爬電距離是指當工作電壓過大時，瞬時過電壓會導致電流沿絕緣間的間隙向外釋放電弧，損害器件甚至操作人員。這個絕緣間隙就是爬電距離。電弧持續的工作電壓決定了爬電距離。

在高壓連接器結構設計時應盡可能增大爬電距離，考慮到連接器介質耐壓4000V以上。經過仔細計算與校核，將連接器的爬電距離設計成24mm以上。即可完全滿足高壓連接器600V的使用要求。

為了提高連接器的耐高壓性能，連接器插合時，其界面部位應貼合無空氣間隙。連接器的界面主要包括插頭連接器和插座連接器的插合界面、連接器接觸件和導線的連接部分。這些部件需要介質全填充無空氣才能可靠保證連接器不被擊穿。為了杜絕界面氣隙的存在，在高壓連接器設計時一般采取如下措施：

(1) 在插合界面處采用軟絕緣材料，以保證在插合到位的同時將空氣間隙填實。

(2) 插孔接觸件外的絕緣采用模塑的形式，將接觸件外的間隙填實。

(3) 插頭和插座的插合面采用錐面結構。

(4) 接插件連接導線后，部分導線絕緣伸入連接器殼體絕緣。

為了提高連接器的耐高壓性能，電動汽車高壓連接器選用了絕緣性能良好，擊穿電壓高，絕緣強度高，高溫高壓下穩定性好，耐電弧，耐漏電痕跡，吸濕性低的PPA(聚鄰苯二甲酰胺)塑料。

本文我們介紹了高壓連接器端子與護套的連接，連接器絕緣結構設計、抗震結構設計、防轉結構設計、耐高壓性能設計等內容。下一篇推文我們將重點介紹高壓連接器需要完成哪些散件認可試驗，以及對于高壓連接器而言，各項性能要求是如何的。比如，在絕緣電阻，溫升，屏蔽連接電阻等電氣性能方面，以及插拔壽命，溫度存儲，腐蝕防水等機械性能方面的具體要求和試驗準則。
