汽車內部是一個非常復雜的小環境（圖1）， 汽車上存在高溫、寒冷、摩擦、振動、有機溶劑、易燃品和干擾噪聲等各種因素， 汽車電線也不同于一般電線電纜， 根據敷設位置、功能需要， 要求電線應具有耐熱、耐寒、耐油、耐磨、阻燃和抗干擾等各種性能。所以汽車電線的線型要根據電線所處的環境和功能的不同合理選擇。例如， 在前艙發動機周圍環境溫度高， 腐蝕性氣體和液體多， 所以一定要使用耐高溫、耐腐蝕、耐油污、耐振動、耐摩擦的導線， 一般要求汽車前艙電線的耐溫在-40~125°C之間；而駕駛室所處環境相對舒適， 使用的汽車電線耐溫在-40~85 °C之間就可以滿足要求。此外根據功能的不同， 汽車不同電器系統的電線選型也有所不同。

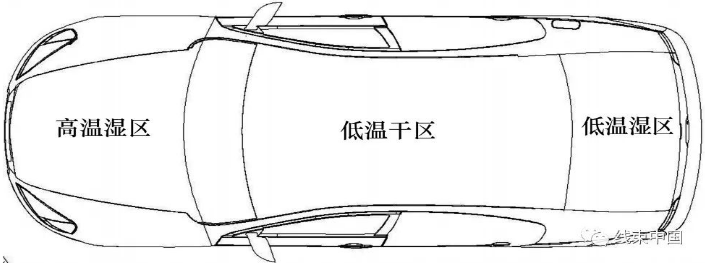

圖1 汽車電線在汽車上所處部位的不同環境

1.1 國標電線

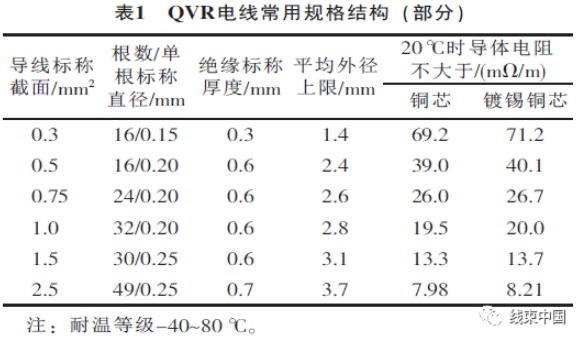

國標電線（QVR等） 主要用于貨車、客車及特種車輛等。其特點是絕緣皮厚，比較柔軟，延展性好。其常用規格結構如表1所示。

1.2 日標電線

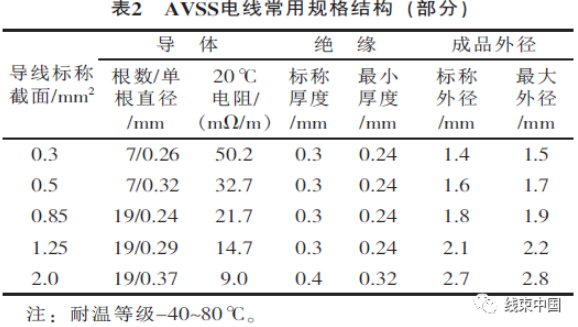

日標電線（AVSS等） 主要用于日系車及部分國內自主品牌轎車。日標電線的特點是薄皮絕緣，柔韌性較好。其常用規格結構如表2所示。

1.3 德標電線

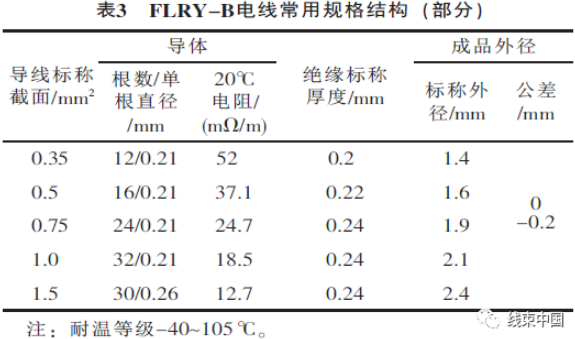

德標電線（FLRY-B等） 應用比較廣泛，主要用于德系車、美系車、部分國內自主品牌轎車及特種車輛。德標電線的特點是絕緣皮更薄， 柔韌性好。其常用規格結構如表3所示。

1.4 美標電線

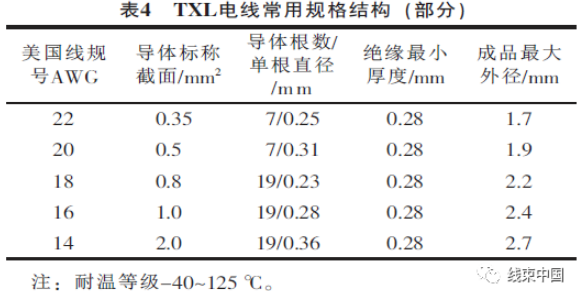

美標電線（TXL等）國內應用較少，主要用于美系車型。美標電線的特點是薄皮絕緣，具有優良的耐熱性能。其常用規格結構如表4所示。

1.5 特殊電線

汽車用特殊電線主要有絞合線、屏蔽線、ABS電纜線、收放機天線、視頻線、GPS天線、易熔線、編織線等。根據車型及電器功能的不同， 這些特殊電線應用在相應的電器系統中， 實現各自特殊的功能。絞合線一般由2根單根電線按照一定的絞距絞合而成， 利用自身的絞合來抵抗外來的干擾， 具有一定的抗干擾作用；屏蔽線比較常用的有單芯屏蔽線和雙芯屏蔽線2種規格， 根據屏蔽層的不同又分為網狀屏蔽線和鋁箔屏蔽線2種，屏蔽線是利用金屬材料（屏蔽網）將干擾源和被干擾線路分開，來減弱干擾的電磁場， 具有較好的屏蔽作用， 抗干擾能力優于絞合線；ABS電纜線一般為兩芯電纜線，這種電纜的特點是耐磨性好， 強度高， 柔軟而耐彎曲；收放機天線、視頻線和GPS天線均為特殊的屏蔽電纜線， 具有良好的抗干擾和信號傳輸能力；易熔線的應用正逐步減少， 其作用相當于熔斷絲， 用于保護電路；編織線主要用于線束搭鐵連接， 具有較好的信號屏蔽作用。

2.1 發動機ECU控制系統

發動機ECU被稱為汽車的車載電腦， 是汽車電器最核心的部件之一， 工作電壓范圍一般在6.5～16 V， 工作電流在0.015～0.1A。大部分傳感器屬于弱信號， 且處在前艙振動、高溫、高壓、腐蝕性塵污的環境中。因此， 為保證弱信號的正確傳輸， 防止電磁干擾， 像爆震傳感器、曲軸傳感器、凸輪軸傳感器、電子油門踏板、前氧傳感器和后氧傳感器功能在電線線型選用時， 一定要選用屏蔽線或絞合線。

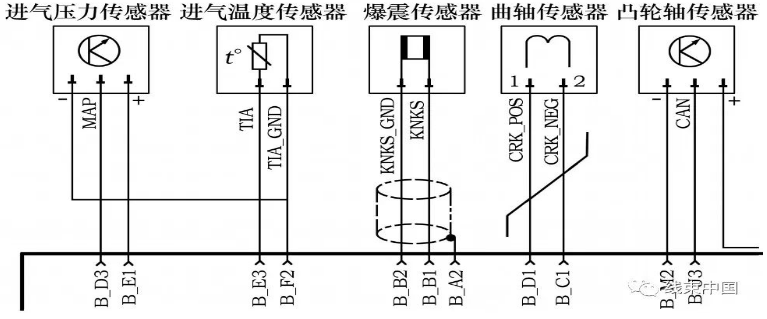

某車型發動機ECU系統原理圖如圖2所示。此ECU系統原理圖要求爆震傳感器功能電線線型為雙芯屏蔽線， 曲軸傳感器功能電線線型為絞合線， 以保證弱信號的正確傳輸。

圖2 某車型發動機ECU系統原理圖（部分）

2.2 ABS制動防抱死系統

ABS制動防抱死系統作為汽車主動安全性的重要標志之一， 已廣泛應用于現代汽車。ABS四輪傳感器作為ABS系統的“偵察兵”， 擔負著收集和傳遞信號的作用， 因自身所處環境比較復雜惡劣， 為保證脈沖電流信號的正確傳輸， 防止外來干擾， ABS四輪傳感器在功能電線線型選用時， 一定要選用ABS專用電纜線或絞合線。

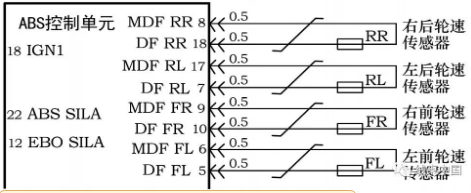

某車型ABS系統原理圖如圖3所示。此車型ABS系統原理圖要求四輪（左前輪、右前輪、左后輪和右后輪） 傳感器電線線型為絞合線或ABS專用電纜線（考慮到四輪傳感器線路敷設位置環境惡劣， 最好選用ABS專用電纜線）。

圖3 某車型ABS系統原理圖（部分）

2.3 SRS安全氣囊系統

SRS安全氣囊系統作為汽車被動安全性的標準配置， 已成為現在汽車必不可少的電器部件。正規的安全氣囊要求在汽車碰撞發生后的0.01 s內微處理器開始工作， 0.03 s內點火裝置啟動， 0.05 s內高壓氣體進入氣囊， 0.08 s內氣囊向外膨脹， 0.11 s內氣囊完全脹大。要想安全氣囊系統反應如此迅速，安全氣囊電線線型的選擇尤為重要， 要求氣囊電線選用安全氣囊專用線。其中正駕駛氣囊、副駕駛氣囊、正駕駛安全帶預緊、副駕駛安全帶預緊功能要選用安全氣囊專用電纜線或安全氣囊專用絞合線，左側側氣囊、右側側氣囊、左側側氣簾、右側側氣簾、左側氣囊傳感器、右側氣囊傳感器等功能電線選用安全氣囊專用絞合線， 以消除自身信號干擾和阻止外來電磁干擾的影響， 保證信號的正確和準時傳輸。

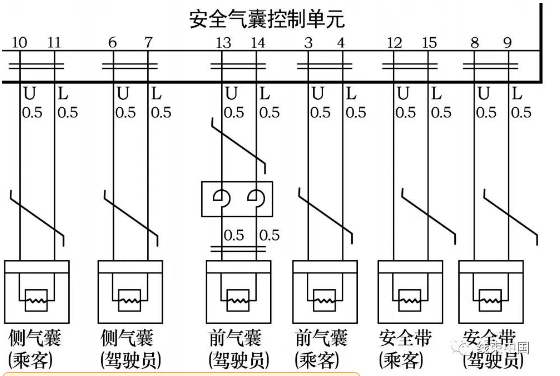

某車型安全氣囊系統原理圖如圖4所示。此車型安全氣囊系統原理圖要求正駕駛氣囊功能、副駕駛氣囊功能、左側氣囊功能、右側氣囊功能、駕駛安全帶預緊功能和副駕駛安全帶預緊功能選用絞合線。由于安全氣囊的特殊性， 要求選用性能優異的絞合線， 在制作電線束的過程中特別要求特殊防護。

圖4 某車型安全氣囊系統原理圖（部分）

2.4 汽車音響系統

汽車音響系統作為汽車舒適性的標志之一， 已越來越受人們的關注， 要想得到理想的音質， 音響系統電線線型的選用不容忽視。比如收放機天線、視頻線、GPS天線、揚聲器電線等都有特殊的要求。其中收放機天線最為特殊， 導體為單根銅軟線， 厚絕緣， 外屏蔽；視頻線和GPS天線為多芯屏蔽線；揚聲器電線線型為絞合線。

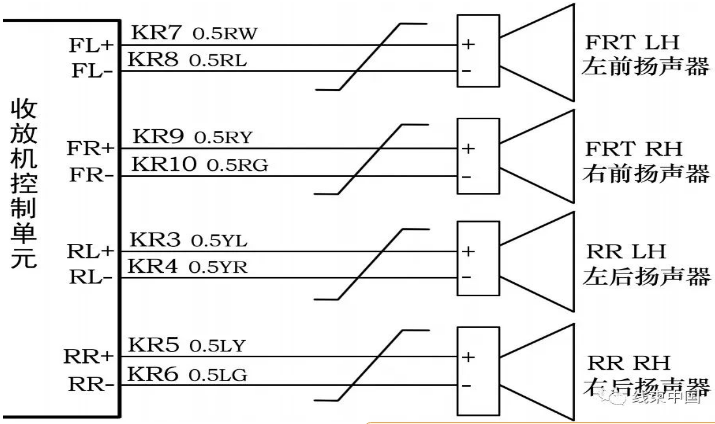

某車型收放機系統原理圖如圖5所示。此車型收放機系統原理圖要求乘客艙內左前揚聲器功能、右前揚聲器功能、左后揚聲器功能、右后揚聲器功能選用絞合線。使用絞合線可以較好保證揚聲器音質， 消除雜音干擾。

圖5 某車型收放機系統原理圖（部分）

隨著汽車電子化程度的不斷提高， 汽車線束特殊電線的應用會越來越多。本文通過對汽車常用電線和汽車幾個主要電器系統特殊線選用的介紹， 以供同行參考， 期望同行的指正。
