【線束】工程機械電氣系統·線束布置與裝配要點分析（上）
發布時間：11/09 —— 2022
2800
隨著工程機械使用者對操作舒適性、節能、安全性要求的提高，工程機械電氣系統逐漸向著汽車電氣系統特點靠攏。
整機電氣系統線束設計階段考慮要充分考慮線束的布置，整機電器件選定后結合車身結構的具體情況對電器件布置進行綜合全面的考慮。
電器件布置完成后進行布線設計，因考慮到電器件及線束裝配過程中可能存在的問題，產品試制后電器件的安裝位置需要相應進行調整，以保證整機電氣系統布局合理。
工程機械線束應沿機架內側面、梁等車身固定位置走線（車架上設計的穿線管或走線槽），避免線束承受擠壓力或活動部件摩擦干涉。
主線布置走向在投影方向上應橫平豎直，采用H型的布線結構可減小線束長度。線束布置應與管路及周圍零部件的間隙均勻、合理，做到外觀整齊。
根據線束在整車上的實際安裝位置，為了避免線束由于自重產生低垂、由于震動產生軸向竄動，以及通過車身上銳邊位置時進行防護。必須設立合理、足夠的固定點對線束進行固定。

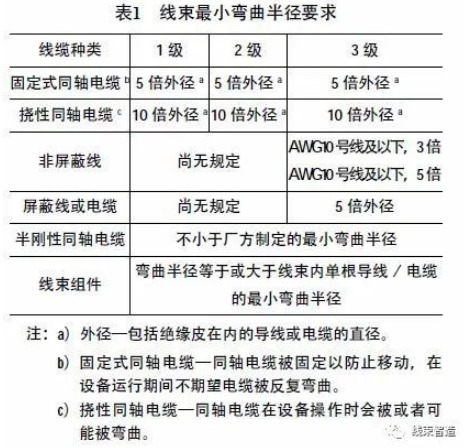

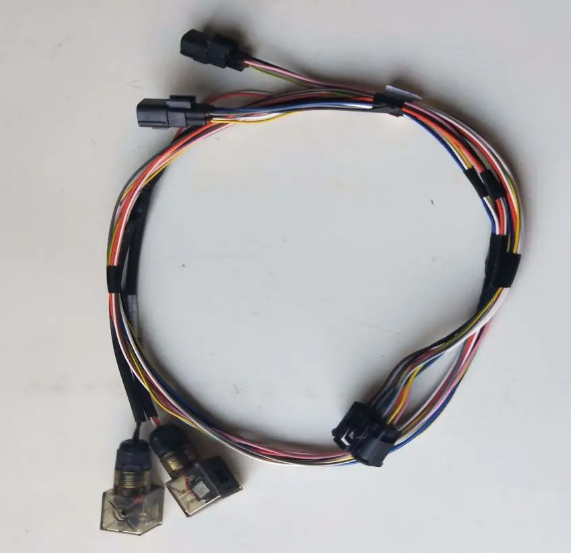

根據線束的走向、車身的具體結構設置固定點。線束過彎處彎曲半徑（按線束內側弧線測量）不應過大，參考表1原則布置。在沒有支點的直線距離上兩固定點間距一般不大于300mm，為防止線束過彎拐點位置造成干涉，拐點位置必須設置固定點，直角拐點需設置2個固定點。且固定點位置應在距拐點100mm 的范圍內，鈍角拐點在此范圍可設置1個固定點，但需保證線束安裝后無干涉現象，同時應避免銳角拐點的出現。在存在支點的干線上設置固定點，固定點距支點應不大于100mm。與其他線束連接的插接件應固定在車體上，且在考慮插接件前不大于100mm 的合適位置設置固定點。按照線束的尺寸選擇固定線夾、并在線束上標明線夾固定點。為規范線束固定位置，指導裝配操作，提高裝配效率，可采用在線束上預先纏繞膠帶的方法對固定點進行標示，膠帶可選擇白色或紅色等易識別顏色，以便于裝配操作過程中識別。三維布線階段對固定點進行預先標示，裝配試制階段，根據裝配可操縱性對線束結構及固定點進行再次優化。
線束固定后不直接和車身銳邊接觸，一是要與銳邊、角留有間隙，二是要線束增加保護，避免車身銳邊損壞線束外部絕緣層，導致短路事故。

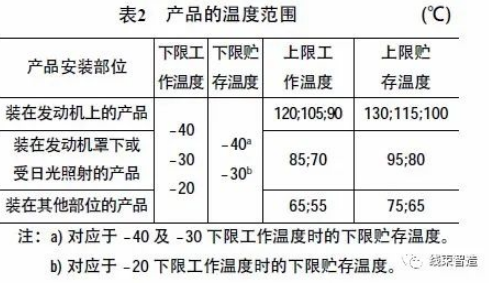

安裝在振動部件（發動機、振動式壓路機壓輪框架等）上的線束應根據振動部件振幅確定線束的預留長度，避免線束傳遞振動造成內部接點出現虛接現象，且盡量不要將插接件固定點設置在振動部件上。安裝于發動機附件高溫區域的線束考慮線束耐高溫特性，線束參考標準QC/T 29106-2004 進行設計（表2）。發動機線束應布置于發動機低溫側，線束與排氣歧管之間的距離應大于50mm，與發動機處溫度大于150℃的零部件距離大于50mm。線束不與發動機燃油管路使用相同的固定點，尤其是在線束連接部位和油路連接部位，不與燃油管路交叉或接觸，應布置于燃油管路的上側。避免線路表面破損短路、油料泄漏、蒸發密度等條件均達到一定條件時引起火災。
