【線束】工裝板圖制圖方法與要點分析（上）

發布時間：11/09 —— 2022 3040

線束實際加工過程中由于線束的復雜程度不同，客戶需求不同，加工過程的模式就不同。

對于復雜線束、客戶高要求線束加工均需要依據二維線束圖紙，將圖紙中的尺寸1：1 進行展開、布局，形成線束工裝板圖，便于線束加工。

圖示設計選型

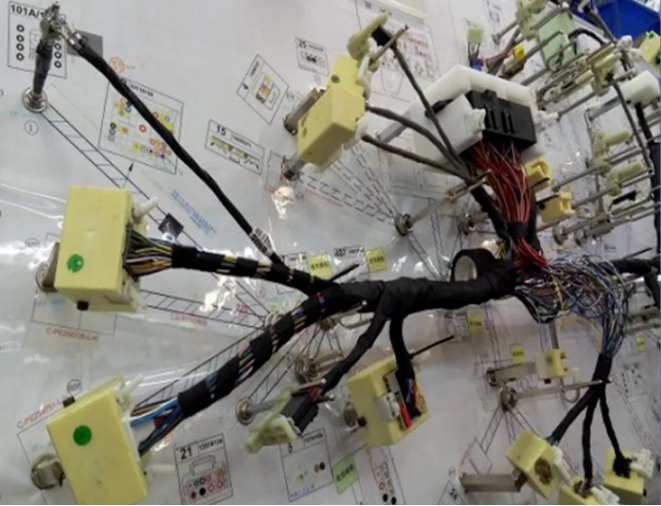

線束工裝板圖是一線員工在線束產品加工過程、組裝工序中，最直接的指導性技術文件。工裝板圖的直觀性、通俗性直接影響組裝員工的加工效率。

包扎輔材

線束外常用包扎輔材有：波紋管、膠帶、紡織套管、德莎袖套膠帶、編制套管、PVC 套管、PVC 布、尼龍編織套管、拉鏈?zhǔn)絇VC 套管。

包扎方式

A、線束導線外半疊式包膠（膠帶密纏）、局部包膠（膠帶點纏）、粗包膠（膠帶花纏）。

B、線束外輔材的包扎方式：半疊式包膠（膠帶密纏）、局部包膠（膠帶點纏）、粗包膠（膠帶花纏）。

C、不同部位包扎使用的膠帶類型也不同，包含：布基膠帶、絨布膠帶、PVC 膠帶、海綿膠帶、網格膠帶等。

圖示選型

針對上述輔材及包扎方式，線束工裝板圖在表示方式初期設定時，不同線束分支的輔材裝配方式的圖示選型尤其重要。

下面對常見的管外包扎方式及線束包扎舉例說明，如下圖1 和圖2：

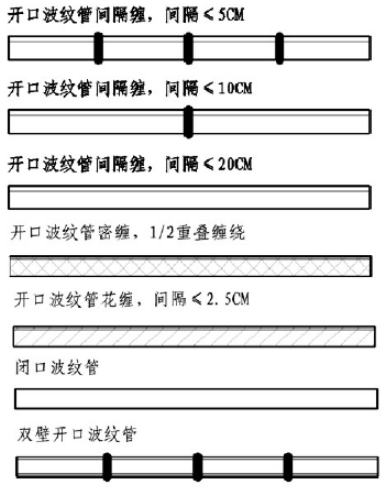

（圖1 管外包扎方式）

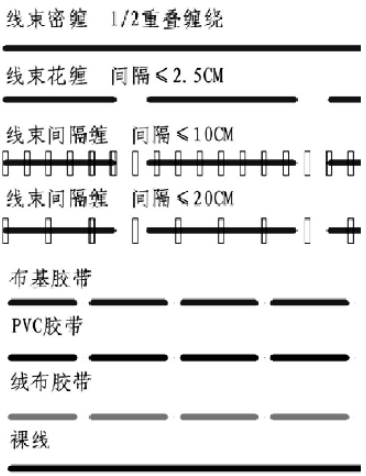

（圖2 線束包扎）

整體布局設計

產品加工過程中，為提升產能保證產品的產出效率，線束工裝板經常以轉動流水線的形式布局，因而工裝板的版幅就受到了限制。

產品的需求不同，工裝板圖中三維分支走向、具體的分支點包扎方式也就不同。常見的分支點的包扎方式有：Y 型/T型/十字型/爪型。

通常情況下：在沒有三維走向圖的情況下，參照主機廠給定的二維線束圖紙進行分支走向布局，若有三維走向圖嚴格參照?qǐng)?zhí)行。

線束工裝板圖嚴格按照設計要求的尺寸進行1：1 布局。布局過程以圖紙為主，加工便捷性為輔進行設計。

如果遇到特殊的插接器和特殊分支，分支點不能放置于工裝板圖布局的拐點。

在布局過程中，工裝板的最大尺寸有限定，因此對于總長比較長的線束，難免在線束工裝板圖布局過程中會有折彎的情況，折彎時為減少對流水線掛線過程導線的損耗，拐點的角度建議不小于90 度。

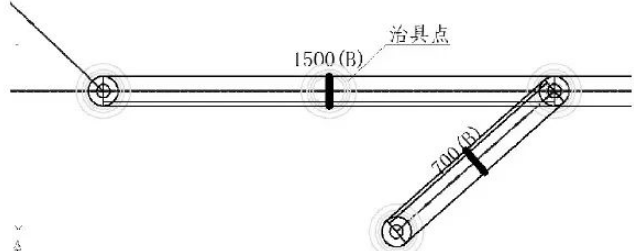

同時為防止導線因受重力作用，中間無治具支撐時塌落對導線尺寸的影響，當分支或主干的長度大于1 米時，中間建議增加治具點作為支撐（如圖3）。

（圖3 伸縮釘）
