1、范圍

本規范規定了線束計算機制圖圖層、線型及繪圖規范。

本規范適用于公司及相關具有AutoCAD、UG軟件設計的配套廠商繪圖。

2、規范性引用文件

下列文件中的條款通過本標準的引用而成為本標準的條款。凡是注日期的引用文件，其隨后所有的修改單（不包括勘誤的內容）或修訂版均不適用于本標準，然而，鼓勵根據本標準達成協議的各方研究是否可使用這些文件的最新版本。凡是不注日期的引用文件，其最新版本適用于本標準。

GB 10609.1 技術制圖 標題欄

GB/T 14689 技術制圖 圖紙幅面和格式

GB/T 29106 汽車用低壓電線束技術條件

QC/T 414 汽車用低壓電線的顏色

Q/SQR.04.038 計算機機械制圖規范

3、術語

3.1 插接件

連接電器件與導線或?qū)Ь€與導線的連接器。

3.2 線束

由一根或數根導線、外覆保護層、插接件、插接件端子、固定卡子、支架組成的連接電器件的線路總稱。

3.2 分支點

線束由一根分支出去的一根或幾根線束中心線與主干中心線的交點，是線束尺寸檢查的控制點。

3.3 包扎

為保護線束，在一束導線的外面覆蓋波紋管、布膠帶、PVC膠帶、電碳管或海綿膠條，這種狀態稱為包扎，對于膠帶按包扎方式可分為點纏、花纏、全纏。

3.4 支線

線束中電線的末端沒有包扎的部分或單根電線。

3.5 接點

電線與電線的連接點，又稱為打卡點。

4、通用規定

4.1 連接列表

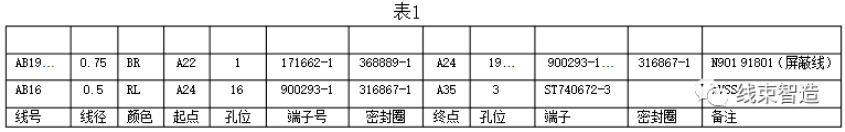

連接列表是線束連接、導線規格及其路徑描述的一個說明表格，表格的高為：8.5mm,表格寬、從左到右依次為：線號欄寬21mm，線徑欄寬16mm, 顏色欄寬16mm，起點欄寬16mm，孔位欄寬16mm，端子欄寬40mm，密封圈欄寬40mm、終點欄寬16mm，孔位欄寬16mm，端子欄寬40mm，密封圈欄寬40mm、備注欄寬40mm。表格欄如表1：

備注：

1、線號：導線的地址標記，可以采用字母(最多2位)、數字(最多2位)或它們的組合，當為字母數字組合時字母必須放在開頭。

2、線經：導線的截面積。

3、顏色：導線的顏色：G 綠色，R 紅色，Y 黃色，Br 棕色，B 黑色，L 蘭色， Gr 灰色，P 粉紅色，Lg 淺綠色，V 紫色，O 橙色，W 白色，詳細參閱QC/T414。

4、起點：導線從何插件起始。

5、孔位：導線在起始插件中位于第幾個孔的位置。

6、端子號：匹配插件的端子號

7、密封圈：匹配插件的密封圈號

8、終點：導線到殼插件終止。

9、備注：導線類型

此項線型采用 規定第0層，字體采用4號HZ.txt。

4.2 插接件

4.2.1 插接件畫法

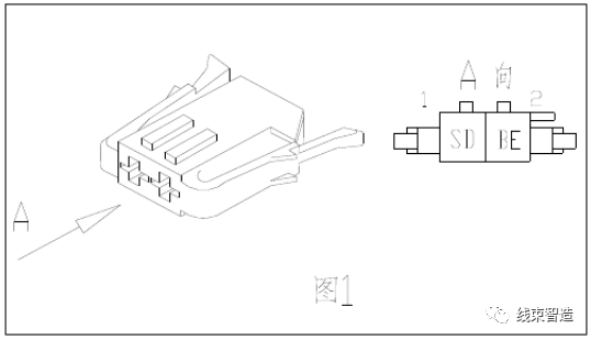

插接件視圖方向如圖1。

線束圖紙僅畫出實物A向視圖表示插件孔位、線號、定位銷，線型采用 規定第4層；內部導線代號采用 規定第4層，字體采用2號HZ.txt，優先根據用電器端或線束插件上本身的孔位號來定義孔位，如無法給出時按照圖1所示從左至右對插件編號。

4.2.2 插接件的編號標志

插件的編號以A*(*代表自定義的數字)來表示，如插件有顏色區別需在插件編號后注明，如：A13(黑)，此項字體采用中5號HZ.txt，線型采用0層；

每個插件必須有相對應的插件名稱、插件號(參見插接件編號規則)標注于插件旁，此項字體采用中3號HZ.txt，線型采用0層。

其中插接件號應包括插件相對應的護套號（CONN）、鎖片號（PLUG）、護蓋號（COVER）、及插件自帶的卡釘號（CLIP）等，如果不標明則認為沒有。

4.3 線束

4.3.1 線束主干、分支作圖以 規定第4層線條畫，分支點以直徑2mm的實心圓表示，線束長度的標注以 規定第0層線條、第3號HZ.txt標注于線束支干一側。尺寸控制點以直徑2mm的實心圓表示（此項標注以 規定第0層線條、當尺寸點與分支點重合時只標尺寸點）；

4.3.2 線束包扎以在線束分支、主干一側以直徑為6mm的空心圓里面填以 規定3號HZ.txt大寫字母區別：

D1表開口波紋管包扎、D2代表閉口波紋管包扎；

V代表PVC膠帶全纏、V1代表PVC膠帶花纏、V2代表PVC膠帶點纏；

C代表絨布膠帶全纏、C1代表絨布膠帶花纏、C2代表絨布膠帶點纏；

F1代表無紡布膠帶全纏、F2代表無紡布膠帶花纏、F3代表無紡布膠帶點纏；

CA代表耐高溫電碳管保護，CO代表單皮管保護；

（此項標注以 規定第0層線條、3號HZ.txt標注）；

注：如果同時用兩種方式包扎（比如：用波紋管外加絨布膠帶全纏）則兩種包扎代號同時標注線束分支的一側；不加注釋則表示沒有任何包扎。

4.3.3 支線長度與走向

若沒有特別說明，支線長度按照 GB/T 29106 標準執行，圖紙上分支的走向必須能正確代表實物。

4.3.4 接點

若沒有特別說明，接點可根據工藝、裝車工藝制定位置（遵照 GB/T29106 標準）。

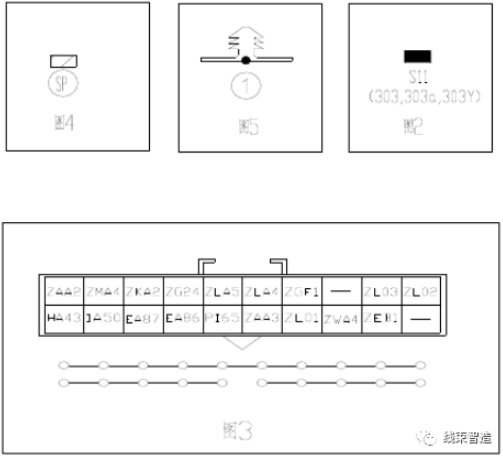

接點：用長為6mm、寬為3的實心矩形表示（見圖2），只需標明大概位置具體尺寸可不注明。

如果線束采用接線器的接點方式，則必須給出A向視圖，并對接點給予注明，如圖3：

4.3.5 波紋管

波紋管以能完全包住導線且保證導線的直徑不小于波紋管3/4為原則，線束波紋管的直徑不再給予特別標注。

4.3.6 屏蔽線、雙絞線

屏蔽線、雙絞線需在表1備注里面注明。

4.3.7 海綿膠塊：

海綿膠塊：用長為6mm、寬為3的空心矩形框填以斜線表示并用（見圖4，采用 規定的第4層線條），需用尺寸標明位置（此項標注以 規定第0層線條、3號HZ.txt標注）；

4.3.8 線束卡、橡膠件、水管、接頭：

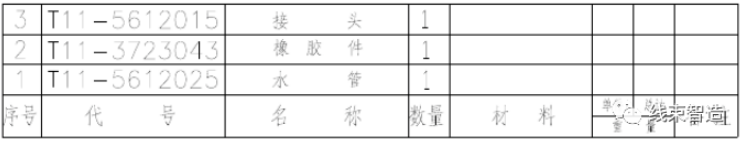

線束卡、橡膠件、水管、接頭、線束蓋板、繼電器、保險絲等線束上的附帶物以其形狀示意圖畫表示并以直徑為6mm的空心圓里面填以數字給予類型區別（格式同包扎方式），并以明細表的方式注釋數字對應的零件名稱、零件號。（標注以Q/SQR.04.038規定第4層線條，字體采用 規定第4號HZ.text）；見圖（6、7）。

4.3.9 標簽：

標簽的表示用長為6mm、寬為3的空心矩形框表示并用Q/SQR.04.038規定3號HZ.txt大寫字母N.P進行標識（見圖7）。

4.4 技術要求：

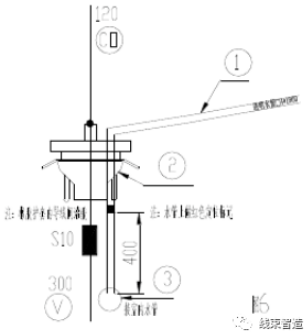

線束上如灌膠、標記等技術要求應直接在圖紙上體現（見圖6），其余技術要求沿用現有格式。

4.5 比例

線束圖為示意圖，此項不予標注。4.6圖框

圖框參照Q/SQR.04.038規定。

5、UG線束制圖

參照UG制圖規范。
