1 線束可靠性設計內容

線束可靠性指的整車線束在車輛使用過程中保證各個電器功能正常工作的能力。

提高線束的可靠性，可以在線束的設計、制作、裝配、運輸和使用等各個環節貫徹可靠性的要求。

可靠性設計是線束可靠性的基礎，其中包含：

? 保險、繼電器、導線選型設計

? 布線和固定點設計

? 線束防護、防磨設計

? 連接器可靠性設計

? 電磁兼容性設計

? 防火設計 ? 防水設計 ? 防震設計

2 線束可靠性設計案例

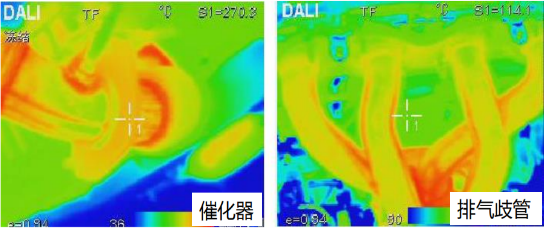

線束防火設計要轉化成定性和定量的要求，利用熱仿真分析工具，將線束布置位置和耐溫等級都量化。利用FCI工具將線束間隙和距離量化到mm尺寸的要求。設計預防：線束設計菜譜-線束布置間隙要求熱仿真分析。

自燃的可能因素很多：有電氣（短路、過流、接觸不良）、漏油、烤燃等等。

設計預防：線束設計菜譜-線束布置間隙要求。

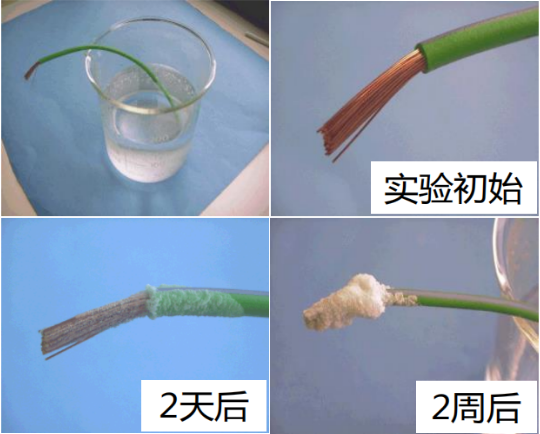

毛細作用的影響：

結論：水進入導線后，在毛細管作用 下在導線內進行蔓延，進而造成線束腐蝕。

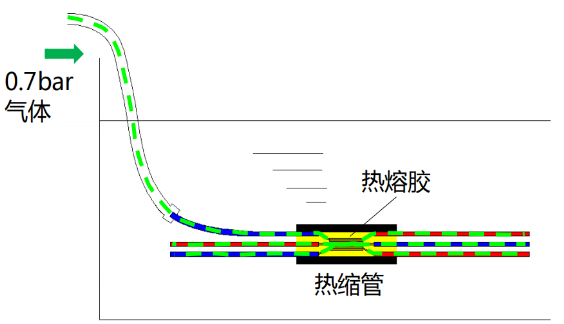

熱縮管防水性能試驗-氣密性

為了防止水進入導線，提高熱縮管 防水性能尤其重要。

設計預防：工藝設計要望書-熱縮管安裝要求。

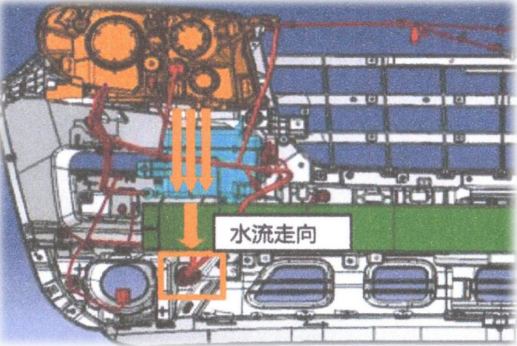

車身隱形水道的影響：

插件應避免布置在隱形水道處。

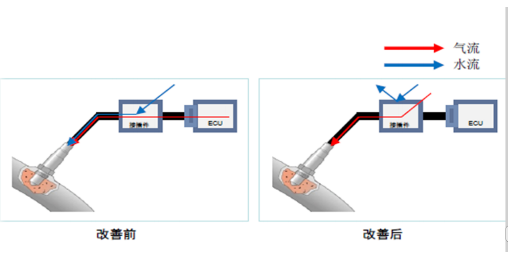

氧傳感器呼吸的影響：

氧傳感器插件要密封防水，避免布置在可能被淋雨的位置。

設計預防：線束防水要件書-插件位置要求（整車隱形水道分析）。

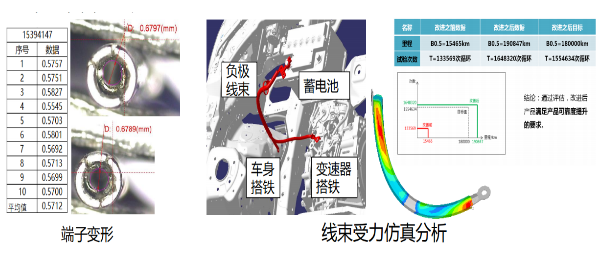

線束防振設計要轉化成定性和定量的要求，利用受力仿真分析工具，將線束布置位置和固定點設置要求量化。

設計預防：線束設計故障預防表 線束受力仿真分析

3 線束可靠性設計流程：
